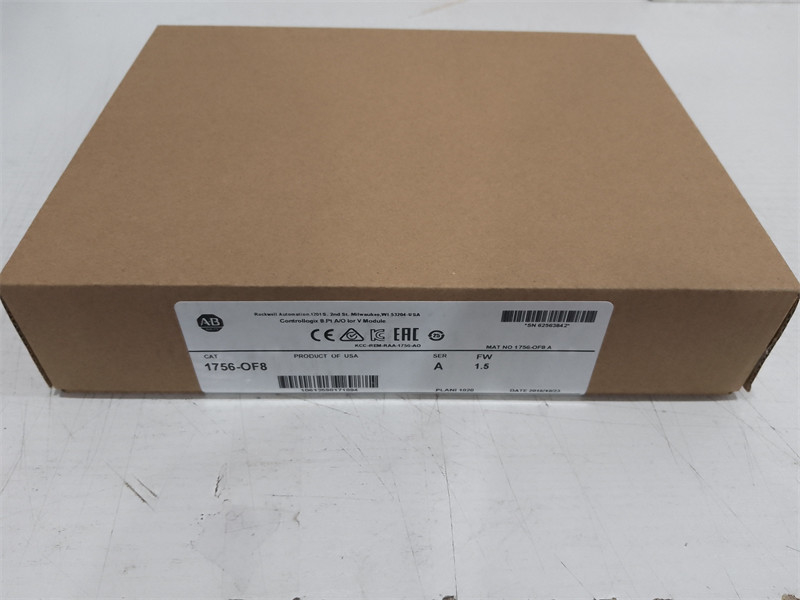

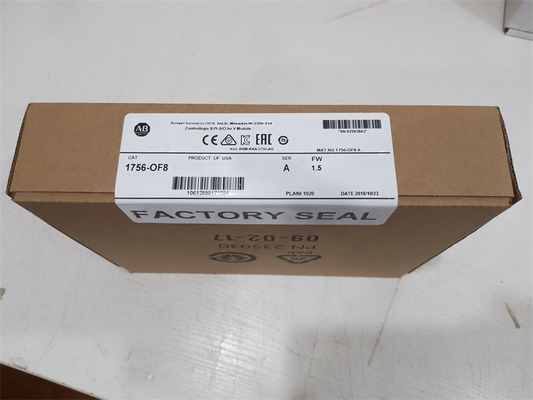

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/O I หรือโมดูล V

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/OI หรือโมดูล V

ข้อกำหนดทางเทคนิค
แอตทริบิวต์ 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
เอาต์พุตแปดแรงดันหรือกระแส
ช่วงเอาต์พุต ± 10V
0...20 มิลลิแอมป์
ความละเอียด แรงดันไฟฟ้า: 15 บิตทั่ว 10.5V - 320 μV/บิต
ปัจจุบัน: 16 บิตทั่ว 21 mA - 325 nA/บิต
กระแสไฟที่ 5.1V 150 mA 200 mA
กระแสไฟที่ 24V 210 mA 300 mA
กำลังไฟแบ็คเพลนทั้งหมด 5.8 W 8.22 W
พิกัดแรงดันและกระแส แบ็คเพลน: 5.1V DC, สูงสุด 150 mA;24V DC, สูงสุด 210 mA
แรงดันขาออก: -10...+10V
กระแสไฟขาออก: 0...20mA
แบ็คเพลน: 5.1V DC, สูงสุด 200 mA;24V DC, สูงสุด 300 mA
แรงดันขาออก: -10...+10V
กระแสไฟขาออก: 0...20mA
การกระจายพลังงาน 5.8 W;โหลด 0...750 โอห์ม 8.22...2 W;โหลด 0...750 โอห์ม
การกระจายความร้อน 16.78 BTU/ชม. 28.03 BTU/ชม
การตรวจจับวงจรเปิด เอาต์พุตปัจจุบันเท่านั้น (ต้องตั้งค่าเอาต์พุตเป็น >0.1 mA)
การป้องกันแรงดันเกิน 24V DC ± 24V DC
การป้องกันการลัดวงจร กระแสไฟฟ้าจำกัดที่ 21 mA หรือน้อยกว่า
ความสามารถในการขับแรงดันไฟฟ้า: > 2000 Ω
กระแสไฟฟ้า: 0...750 Ω
เวลาตกตะกอน < 2 ms ถึง 95% ของค่าสุดท้ายพร้อมโหลดตัวต้านทาน
ความแม่นยำในการสอบเทียบที่ 25 °C (77 °F) ดีกว่า 0.05% ของช่วงตั้งแต่ 0...21 mA, -10.4...10.4V
ช่วงการสอบเทียบ 12 เดือนโดยทั่วไป N/A
ออฟเซ็ตดริฟท์ 50 μV/ °C
100 nA/°C 20 μV/ °C
80 นาโนเอ/°ซ
เพิ่มการเลื่อนตามอุณหภูมิ แรงดันไฟฟ้าสูงสุด: 25 ppm/°C, 520 μV/°C
กระแสไฟฟ้า: 50 ppm/°C, 1050 μA/°C แรงดันไฟฟ้า: 6 ppm/°C, 125 μV/°C
กระแสไฟฟ้า: 30 ppm/°C, 630 mA/°C
ข้อผิดพลาดของโมดูล แรงดันไฟฟ้า: 0.15% ของช่วง
กระแสไฟฟ้า: 0.3% ของช่วง แรงดันไฟฟ้า: 0.1% ของช่วง
ปัจจุบัน: 0.2% ของช่วง
เวลาในการสแกนโมดูล จุดลอยตัวขั้นต่ำ 12 ms
จำนวนเต็ม 8 ms
รูปแบบข้อมูล โหมดจำนวนเต็ม (ชิดซ้าย, เสริม 2 วินาที) IEEE 32-บิตทศนิยม
วิธีการแปลงโมดูล R-Ladder DAC ความซ้ำซากจำเจโดยไม่มีรหัสขาดหายไป
แรงดันแยก 250V (ต่อเนื่อง), ชนิดฉนวนเสริมแรง, ช่องสัญญาณออกไปยัง
แบ็คเพลน
ไม่มีการแยกระหว่างช่องสัญญาณออกแต่ละช่อง
250V (ต่อเนื่อง), ชนิดฉนวนพื้นฐาน (1), ช่องสัญญาณออกไปยัง
แบ็คเพลน
ไม่มีการแยกระหว่างช่องสัญญาณออกแต่ละช่อง
(1) โมดูล Series A ถูกกำหนดให้เป็นฉนวนเสริมแรงตามคำศัพท์ของ UL508โมดูล Series B ได้รับการทดสอบประเภทโดยใช้แรงดันความเป็นฉนวนเดียวกันกับโมดูล Series A แต่ใช้งาน
ปรับปรุงคำศัพท์ตาม IEC 61010-1, Basic Insulation
การคีย์โมดูลแบบอิเล็กทรอนิกส์ กำหนดค่าซอฟต์แวร์ได้
เทอร์มินอลบล็อคแบบถอดได้ 1756-TBNH
1756-TBSH
RTB keying กลไกที่ผู้ใช้กำหนด
ความกว้างของช่อง1
ขนาดลวด
1756-TBNH
การเชื่อมต่อสายเดี่ยว: 0.33...2.1 mm 2 (22...14 AWG) ลวดทองแดงแข็งหรือเกลียว, จัดอันดับที่ 105 °C (221 °F) หรือสูงกว่า, 1.2 มม. (3/64 นิ้ว)
ฉนวนสูงสุดอย่าต่อสายตัวนำมากกว่าหนึ่งตัวบนขั้วต่อใดๆ
การต่อสายคู่: ลวดทองแดงตันหรือเกลียว 0.33...1.3 มม. 2 (22...16 AWG) ที่พิกัด 105 °C (221 °F) หรือสูงกว่า 1.2 มม. (3/64 นิ้ว)
ฉนวนสูงสุดอย่าต่อสายตัวนำมากกว่าสองตัวบนขั้วต่อใดๆ
1756-TBSH
การเชื่อมต่อสายเดี่ยว 0.33...2.1 มม. 2 (22...14 AWG) ลวดทองแดงแข็งหรือเกลียวหุ้มฉนวนพิกัดที่ 105 °C (221 °F) หรือสูงกว่า 1.2 มม.
(3/64 นิ้ว) ฉนวนสูงสุดอย่าเดินสายตัวนำหลายตัวบนขั้วต่อใดๆ
ข้อมูลจำเพาะแรงบิดของเทอร์มินอลบล็อค 1756-TBNH: 1.36 N•m (12 lb•in)
หมวดสายไฟ (2)
(2) ใช้ข้อมูลหมวดหมู่ตัวนำนี้เพื่อวางแผนการกำหนดเส้นทางตัวนำดูแนวทางการเดินสายและการต่อลงดินของระบบอัตโนมัติทางอุตสาหกรรม เอกสารเผยแพร่ 1770-4.1
1 - บนพอร์ตสัญญาณ
ประเภทตู้ ไม่มี (แบบเปิด)
รหัสอุณหภูมิ T4
