| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | X20CP3484 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20CP3484 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูลซีพียู | รหัสประจำตัว: | 0x23A6 |
| I/O ภายใน: | 0.6 วัตต์ | แรงดันไฟฟ้าขาเข้า: | 24 VDC -15% / +20% |
| ขนาด: | 200*99*85 มม. | การรับประกัน: | 1 ปี |
| เน้น: | B&R X20 SYSTEM PLC โมดูล CPU,X20CP3484 B&R,B&R X20 PLC โมดูล CPU |
||

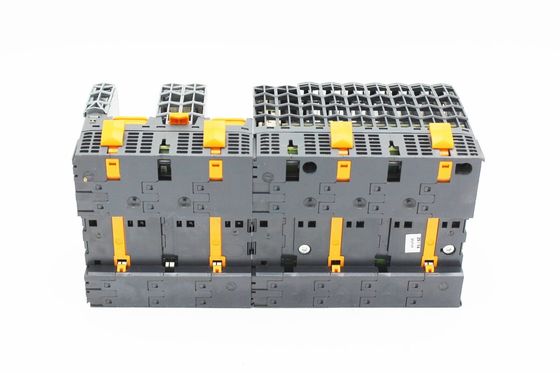

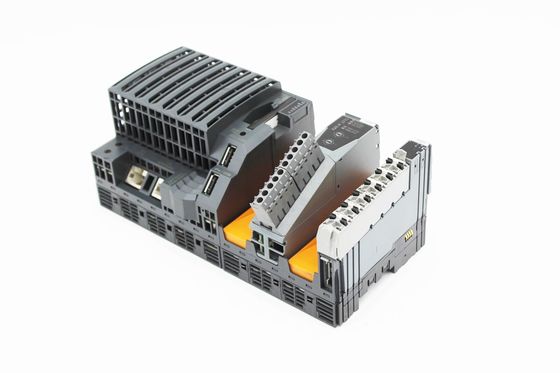

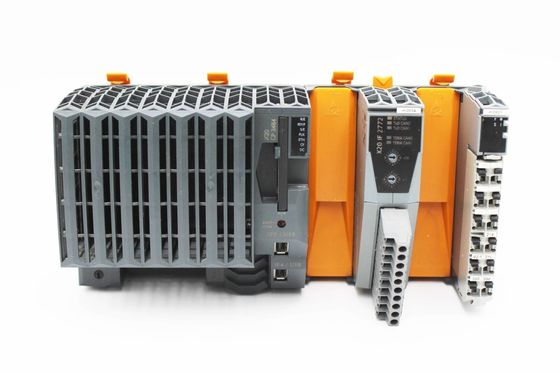

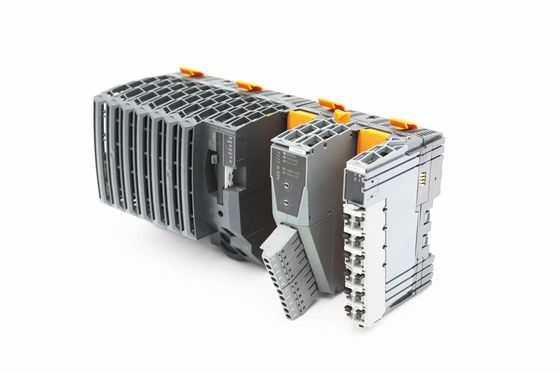

X20CP3484
X20CP3484 เป็น CPU ที่ใช้ Celeron ที่เล็กที่สุดสำหรับระบบ X20อย่างไรก็ตาม รอบเวลาที่สั้นที่สุดที่ 800 µs ยังคงแสดงกำลังของมันอยู่คุณสมบัติพื้นฐานเหมือนกับประเภทที่ใหญ่กว่า
อีเธอร์เน็ตและ USB อยู่บนเครื่องนอกจากนี้ CPU ยังมีการเชื่อมต่อ POWERLINK สำหรับการสื่อสารแบบเรียลไทม์นอกจากนี้ยังมีช่องเอนกประสงค์สามช่องสำหรับโมดูลอินเทอร์เฟซเพิ่มเติม
CPU รุ่น X20CP3484 และ X20CP3484-1 แตกต่างกันตามขนาด SDRAM เท่านั้น
| อินเทอร์เฟซ | 1x RS232, 1x อีเธอร์เน็ต, 1x POWERLINK V1/V2, 2x USB, 1x X2X ลิงค์ |
| โมดูลระบบ | ซีพียู |
| รหัส B&R | 0x23A6 |
| คูลลิ่ง | ไม่มีพัดลม |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน CPU, อุณหภูมิเกิน, อีเธอร์เน็ต, POWERLINK, CompactFlash, แบตเตอรี่ |
| การวินิจฉัย | |
| แบตเตอรี่ | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| ฟังก์ชันซีพียู | ใช่ ใช้ไฟแสดงสถานะ LED |
| CompactFlash | ใช่ ใช้ไฟแสดงสถานะ LED |
| อีเธอร์เน็ต | ใช่ ใช้ไฟแสดงสถานะ LED |
| POWERLINK | ใช่ ใช้ไฟแสดงสถานะ LED |
| อุณหภูมิเกิน | ใช่ ใช้ไฟแสดงสถานะ LED |
| การวินิจฉัย - Fan | - |
| สนับสนุน | |
| การสนับสนุน ACOPOS | ใช่ |
| การสนับสนุนส่วนประกอบภาพ | ใช่ |
| การใช้พลังงานโดยไม่มีการ์ดหน่วยความจำ โมดูลอินเทอร์เฟซ และ USB | 10.5 วัตต์ |
| การใช้พลังงานภายในของ X2X Link และแหล่งจ่ายไฟ I/O | |
| รสบัส | 1.42 วัตต์ |
| I/O ภายใน | 0.6 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | - |
| การแยกไฟฟ้า | |
| IF1 - IF2 | ใช่ |
| IF1 - IF3 | ใช่ |
| IF1 - IF4 | ไม่ |
| IF1 - IF5 | ไม่ |
| IF1 - IF6 | ใช่ |
| IF2 - IF4 | ใช่ |
| IF2 - IF5 | ใช่ |
| IF3 - IF4 | ใช่ |
| IF3 - IF5 | ใช่ |
| IF4 - IF5 | ไม่ |
| IF4 - IF6 | ใช่ |
| IF5 - IF6 | ใช่ |
| PLC - IF1 | ไม่ |
| PLC - IF2 | ใช่ |
| PLC - IF3 | ใช่ |
| PLC - IF4 | ไม่ |
| PLC - IF5 | ไม่ |
| PLC - IF6 | ใช่ |
| ใบรับรอง | |
| CE | ใช่ |
| UKCA | ใช่ |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | อุณหภูมิ:บี(0 - 55 องศาเซลเซียส) ความชื้น:บี(สูงสุด 100%) การสั่นสะเทือน:บี(4 กรัม) อีเอ็มซี:บี(สะพานและดาดฟ้าเปิด) |
| LR | ENV1 |
| KR | ใช่ |
| ABS | ใช่ |
| EAC | ใช่ |
| KC | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| อินพุตปัจจุบัน | แม็กซ์2.2 A |
| ฟิวส์ | แบบบูรณาการไม่สามารถแทนที่ได้ |
| การป้องกันขั้วย้อนกลับ | ใช่ |
| กำลังขับที่กำหนด | 7 วัน |
| การเชื่อมต่อแบบขนาน | ใช่ |
| การทำงานซ้ำซ้อน | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| ฟิวส์ | ฟิวส์เส้นที่ต้องการ: สูงสุด.10 A เป่าช้า |
| แรงดันไฟขาออกที่กำหนด | 24 VDC |
| โหลดหน้าสัมผัสที่อนุญาต | 10 A |
| ตัวบ่งชี้สถานะ | โอเวอร์โหลด สถานะการทำงาน สถานะโมดูล การถ่ายโอนข้อมูล RS232 |
| การวินิจฉัย | |
| การถ่ายโอนข้อมูล RS232 | ใช่ ใช้ไฟแสดงสถานะ LED |
| โมดูลทำงาน/ผิดพลาด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| โอเวอร์โหลด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| การแยกไฟฟ้า | |
| แหล่งจ่ายไฟ I/O - แหล่งจ่ายไฟ I/O | ไม่ |
| CPU/X2X Link supply - CPU/X2X Link power supply | ใช่ |
| สล็อต CompactFlash | 1 |
| นาฬิกาเรียลไทม์ | ไม่ลบเลือน ความละเอียด 1 วินาที ความแม่นยำ -20 ถึง 20 ppm ที่ 25°C |
| FPU | ใช่ |
| โปรเซสเซอร์ | |
| พิมพ์ | Celeron 266 (เข้ากันได้) |
| แคช L2 | - |
| แคช L1 สำหรับข้อมูลและรหัสโปรแกรม | 2x 16 kB |
| ตัวประมวลผล I/O ในตัว | ประมวลผลจุดข้อมูล I/O ในเบื้องหลัง |
| ช่องเสียบอินเทอร์เฟซแบบแยกส่วน | 3 |
| ตัวแปรที่เหลือ | แม็กซ์64 kB |
| รอบเวลาของคลาสงานที่สั้นที่สุด | 800 ไมโครวินาที |
| รอบเวลาการสอนโดยทั่วไป | 0.007 µs |
| การบัฟเฟอร์ข้อมูล | |
| การตรวจสอบแบตเตอรี่ | ใช่ |
| แบตเตอรี่ลิเธียม | อย่างน้อย 3 ปี |
| หน่วยความจำมาตรฐาน | |
| แกะ | SDRAM 32 MB |
| ผู้ใช้ RAM | 1 MB SRAM |
| อินเทอร์เฟซ IF1 | |
| พิมพ์ | RS232 |
| ตัวแปร | การเชื่อมต่อผ่านขั้วต่อเทอร์มินัล 12 พิน TB12 |
| อัตราการถ่ายโอน | แม็กซ์115.2 kbit/s |
| อินเทอร์เฟซ IF2 | |
| พิมพ์ | อีเธอร์เน็ต |
| ตัวแปร | ป้องกันRJ45 |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 10/100 Mbit/วินาที |
| อินเทอร์เฟซ IF3 | |
| Fieldbus | POWERLINK V1/V2 |
| พิมพ์ | 100BASE-T (ANSI/IEEE 802.3) |
| ตัวแปร | ป้องกันRJ45 |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 100 Mbit/วินาที |
| อินเทอร์เฟซ IF4 | |
| พิมพ์ | ยูเอสบี 1.1 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.5 A |
| อินเทอร์เฟซ IF5 | |
| พิมพ์ | ยูเอสบี 1.1 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.5 A |
| อินเทอร์เฟซ IF6 | |
| พิมพ์ | X2X ลิงค์มาสเตอร์ |
| ปริมาณ | 1 |
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | |
| 0 ถึง 2000 m | ไม่มีข้อจำกัด |
| >2000 ม. | ลดอุณหภูมิแวดล้อมลง 0.5°C ต่อ 100 m |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | 0 ถึง 55 °C |
| การวางแนวการติดตั้งในแนวตั้ง | 0 ถึง 50°C |
| Derating | - |
| พื้นที่จัดเก็บ | -25 ถึง 70°C |
| ขนส่ง | -25 ถึง 70°C |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | สั่งซื้อหน่วยความจำแอปพลิเคชัน (CompactFlash) แยกต่างหาก รวมแบตเตอรี่สำรองในการจัดส่ง แผ่นปิดท้าย X20 (ขวา) รวมอยู่ในการจัดส่ง แผงขั้วต่อ X20 12 ขารวมอยู่ในการจัดส่ง ฝาปิดช่องเสียบโมดูลอินเทอร์เฟซรวมอยู่ในการจัดส่ง |
| ขนาด | |
| ความกว้าง | 200 มม. |
| ส่วนสูง | 99 มม. |
| ความลึก | 85 มม. |
