| สถานที่กำเนิด: | สวีเดน |
| ชื่อแบรนด์: | ABB |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | IMDSM04 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | inquiry |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ชิ้นต่อวัน |
| ชื่อ: | โมดูลพลังงาน ABB | แบบอย่าง: | IMDSM04 |
|---|---|---|---|
| บรรจุุภัณฑ์: | มาตรฐาน | การรับประกัน: | 12 เดือน |
| น้ำหนักรวม: | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. | ขนาดบรรจุ: | 7" x 7" x 4" (18 ซม. x 18 ซม. x 10 ซม.) |
| เวลานำ: | 1~3 วัน | คุณภาพ: | แบรนด์ 100% |
| ชื่อผลิตภัณฑ์: | คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ | คลังสินค้า: | มีอยู่ |
| เน้น: | โมดูล ABB Pulse Input Slave,IMDSM04 โมดูล Pulse Input Slave,IMDSM04 PLC อะไหล่ |
||

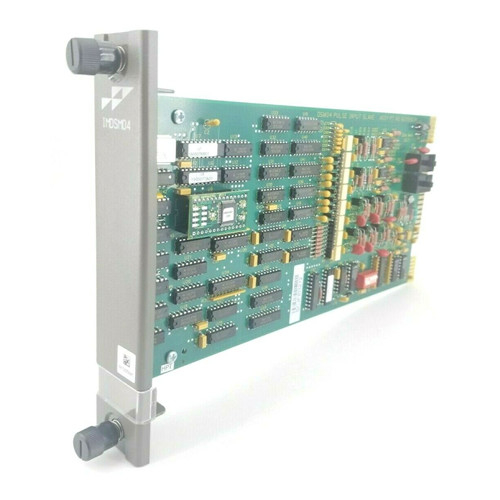

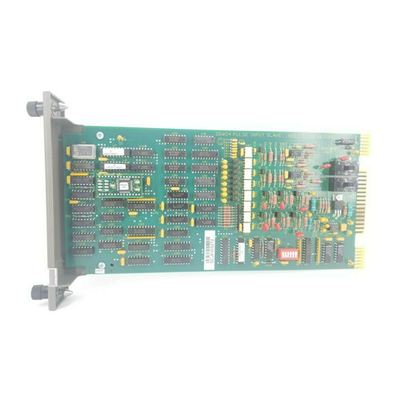

IMDSM04 ABB Bailey Infi 90 Symphony Pulse Input Slave โมดูล PLC อะไหล่
รายละเอียดสินค้า:
| ชื่อแบรนด์ | ABB |
| แบบอย่าง | IMDSI14 |
| รหัสสินค้า | ไม่ระบุ |
| เงื่อนไข | ใหม่ |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุ | 7" x 7" x 4"(18 ซม. x 18 ซม. x 10 ซม.) |
| ประเทศต้นกำเนิด | เอสโตเนีย |
| เวลานำ | มีสินค้าในสต๊อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | ที/ที |
| ลดราคา | สอบถาม |
| สี | ขึ้นอยู่กับวัสดุ |
| การรับประกัน | 12 เดือน |
| เวลานำ | 5-8 วันทำการ |
| พันธมิตรจัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อมูลเพิ่มเติม:
| แบบอย่าง | IMDSI14 |
|
พาวเวอร์ซัพพลาย
แรงดันไฟฟ้า:
การบริโภคในปัจจุบัน:
|
± 5 VDC ลอจิกซัพพลาย ± 5%
การจ่าย I/O ± 24 VDC + 12%, -10%
ทั่วไป 5 VDC 1.4 แอมป์ สูงสุด 1.5 แอมป์
ปกติ 24 VDC 62 mA, สูงสุด 70 mA
|
|
อินพุต
แรงดันไฟฟ้าขาเข้า:
แม็กซ์สัญญาณเข้าปัจจุบัน
ที่แม็กซ์แรงดันไฟฟ้าขาเข้า:
ลอจิก 1 แรงดันไฟฟ้าขาเข้า:
ลอจิก 0 แรงดันไฟฟ้าขาเข้า:
|
ช่วง 1, 5 VDC การจ่าย: 4.0 VDC ถึง 6.0 VDC
ช่วงที่ 2, 24 VDC การจ่ายไฟ: 21.6 VDC ถึง 27.0 VDC
ช่วงที่ 3, พรีแอมพลิฟายเออร์: 50 mV (พีคถึงพีค)
ถึง 10 V (พีคถึงพีค)
ช่วง 1: 14.8 mA ที่ 6 VDC
ช่วง 2: 8.4 mA ที่ 24 VDC
ช่วง 3: 0.4 mA ที่ 10 V (พีคถึงพีค)
ช่วง 1: ต่ำสุด 4 VDC, สูงสุด 6 VDC ช่วง 2: ต่ำสุด 21.6 VDC, สูงสุด 27 VDC
ช่วง 3: 25.0 mV ต่ำสุดสูงสุด 5 V สูงสุดสูงสุด
ช่วง 1: ต่ำสุด 0 V, สูงสุด 1.0 V ช่วง 2: ต่ำสุด 0 V, สูงสุด 2.0 V
ช่วง 3: -5 V peak in., -25.0 mV peak maximum
|
| Debounce Times |
ON เวลา 8.5 มิลลิวินาที (ทั่วไป) เวลาปิดเครื่อง 8.5 มิลลิวินาที (ปกติ) |
| ขีดจำกัดความถี่สัญญาณอินพุต | ขีด จำกัด ความถี่สูงสุดสำหรับการใช้ debounce: 40Hz |
| ความแม่นยำของโหมด |
รวมทั้งหมด: ± 0 จำนวน นับความถี่: ± 1 Count การกำหนดระยะเวลา: ± 1 Count |
| ความถี่อินพุตสูงสุด | 50 kHz (ที่รอบการทำงาน 50%) |
| ความแม่นยำของฐานเวลา | ±0.033% |
| แรงดันแยก |
ช่อง 150 V RMS ไปยังช่องสัญญาณ อินพุต 350 V RMS ถึงตรรกะ |
| ทนต่อไฟกระชาก |
ตรงตามข้อกำหนดของ IEEE Surge Capability Standard 472-1974 สำหรับอินพุตที่มีการดีบักทั้งหมด หมายเหตุ: หากคุณเลือกพรีแอมพลิฟายเออร์สำหรับแชนเนล ตัวนับที่เกี่ยวข้องกับแชนเนลนั้นอาจเพิ่มขึ้นในระหว่างการเต้นของไฟกระชาก |
| การติดตั้ง | ใช้ 1 ช่องในหน่วยติดตั้งโมดูล Infi 90 |
| ใบรับรอง | CSA ได้รับการรับรองว่าเป็นอุปกรณ์ควบคุมกระบวนการในสถานที่ปกติ (ไม่เป็นอันตราย) |
คำอธิบาย:
โมดูลพัลส์อินพุตทาส (IMDSM04) เป็นอินเทอร์เฟซที่ใช้ในการนำสัญญาณภาคสนามของกระบวนการแยกกันแปดสัญญาณเข้าสู่ระบบการจัดการกระบวนการ Infi 90อินพุตพัลส์เหล่านี้ถูกใช้โดยโมดูลหลักเพื่อตรวจสอบและควบคุมกระบวนการ
โมดูลพัลส์อินพุตทาส (IMDSM04) นำสัญญาณพัลส์แยกกันแปดสัญญาณเข้าสู่ระบบ Infi 90 สำหรับการประมวลผลและการตรวจสอบมันเชื่อมต่ออินพุตฟิลด์กระบวนการกับ Infi 90 Process Management Systemโมดูลหลักมีฟังก์ชันการควบคุมโมดูลสเลฟจัดเตรียม I/O ให้กับโมดูลหลัก
