| สถานที่กำเนิด: | สวีเดน |
| ชื่อแบรนด์: | ABB |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | IMFEC12 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | inquiry |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ชิ้นต่อวัน |
| ชื่อ: | โมดูลพลังงาน ABB | แบบอย่าง: | IMFEC12 |
|---|---|---|---|
| บรรจุุภัณฑ์: | มาตรฐาน | การรับประกัน: | 12 เดือน |
| น้ำหนักรวม: | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. | ขนาดบรรจุ: | 7" x 7" x 4" (18 ซม. x 18 ซม. x 10 ซม.) |
| เวลานำ: | 1~3 วัน | 网站改版中 网站改版中 openresty: | แบรนด์ 100% |
| ชื่อผลิตภัณฑ์: | คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ | คลังสินค้า: | มีอยู่ |
| เน้น: | IMFEC12 โมดูลอินพุตแบบอะนาล็อก,โมดูลอินพุต ABB แบบอะนาล็อก,อะไหล่ IMFEC12 PLC |
||

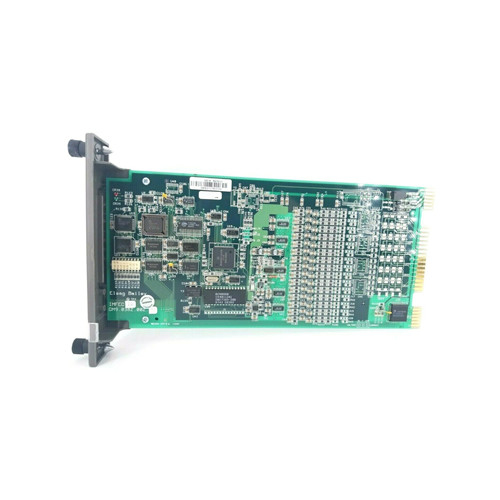

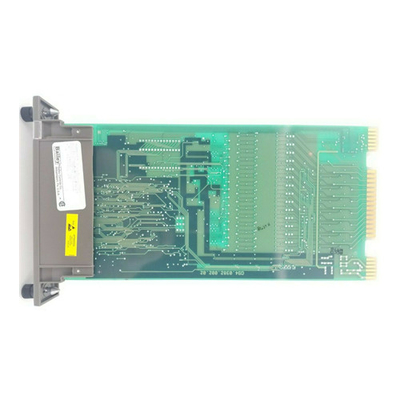

IMFEC12 ABB Bailey Infi 90 Symphony Analog Input Module 15 จุด PLC อะไหล่
รายละเอียดสินค้า:
| ชื่อแบรนด์ | ABB |
| แบบอย่าง | IMFEC12 |
| รหัสสินค้า | ไม่ระบุ |
| เงื่อนไข | ใหม่ |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุ | 7" x 7" x 4"(18 ซม. x 18 ซม. x 10 ซม.) |
| ประเทศต้นกำเนิด | เอสโตเนีย |
| เวลานำ | มีสินค้าในสต๊อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | ที/ที |
| ลดราคา | สอบถาม |
| สี | ขึ้นอยู่กับวัสดุ |
| การรับประกัน | 12 เดือน |
| เวลานำ | 5-8 วันทำการ |
| พันธมิตรจัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อมูลเพิ่มเติม:
| แบบอย่าง | IMFEC12 |
|
ข้อกำหนดด้านพลังงาน
กำลังดำเนินการ การกระจายพลังงาน หมวดหมู่แรงดันไฟเกิน |
5 VDC, ±5% ที่ 85 mA ทั่วไป
+15 VDC, ±5% ที่ 25 mA ทั่วไป -15 VDC, ±5% ที่ 20 mA ทั่วไป 1.1 W ปกติ I สำหรับกำลังไฟตาม ANSI/ISA S82.01-1994 |
|
ปฏิบัติการ อินพุตแบบอะนาล็อก การอัปเดตดิจิทัลของ FSK (IMFEC11 เท่านั้น) 4 ถึง 20 mA 1 ถึง 5 VDC 0 ถึง 5 VDC 0 ถึง 10 VDC -10 ถึง +10 VDC 0 ถึง 1 VDC ความแม่นยำแบบดิจิทัล FSK (IMFEC11 เท่านั้น)
|
15 ช่องที่กำหนดค่าอย่างอิสระ
4 ถึง 20 mA, 1 ถึง 5 VDC, 0 ถึง 1 VDC, 0 ถึง 5 VDC, 0 ถึง 10 VDC, -10 ถึง +10 VDC การแปลง A/D 5 ครั้ง/วินาที 3 ถึง 10 ครั้ง/วินาที (ในการกำหนดค่า field bus) 14 บิตพร้อมขั้ว 0.1% 0.1% 0.1% 0.1% 0.1% 0.25% เช่นเดียวกับความแม่นยำของเครื่องส่งสัญญาณสำหรับแต่ละอินพุต ต่ำสุด -12 VDC, สูงสุด 15 VDC ±12 VDC (±1 VDC) ช่วงอินพุต ±10 VDC (±5 VDC) ช่วงอินพุต ±5 VDC (±10 VDC) ช่วงอินพุต ขั้นต่ำ 90 dB ที่ 50/60 Hz ขั้นต่ำ 70 dB ที่ 50/60 Hz มากกว่า 1 MΩ (แต่ละช่อง) III สำหรับอินพุตตาม ANSI/ISA S82.01-1994 |
| การติดตั้ง | ใช้สล็อตเดียวในชุดติดตั้งโมดูลมาตรฐาน INFI 90 OPEN (MMU) |
|
ใบรับรอง สมาคมมาตรฐานแห่งแคนาดา (CSA) Factory Mutual (FM) (รอดำเนินการ) |
ได้รับการรับรองให้ใช้เป็นอุปกรณ์ควบคุมกระบวนการในสถานที่ปกติ (ไม่เป็นอันตราย) อนุมัติสำหรับประเภทต่อไปนี้ ไม่ก่อให้เกิดอันตรายสำหรับ: Class I Division 2, Groups A,B,C,D Class II, Division 2, Groups F,G |
คำอธิบาย:
โมดูลอินพุตอนาล็อกระดับสูง (FEC) ของ IMFEC12 จะอินพุต 15 ช่องสัญญาณอนาล็อกไปยังโมดูลตัวประมวลผลมัลติฟังก์ชั่น (MFP) หรือตัวควบคุมมัลติฟังก์ชั่น (MFC) เท่านั้นโมดูล IMFEC11 High Level Analog Input (FEC) อินพุต 15 ช่องสัญญาณดิจิตอลแบบอนาล็อกหรือแบบเปลี่ยนความถี่ (FSK) ไปยังโมดูล MFP หรือ MFCโมดูล IMFEC11 ทำหน้าที่ทั้งหมดของโมดูล IMFEC12 และยังให้การสื่อสารกับสายผลิตภัณฑ์ Bailey-Fischer & Porter ของเครื่องส่งสัญญาณอัจฉริยะดิจิทัล FSK และอุปกรณ์อัจฉริยะอื่นๆ ในฟิลด์บัสหรือการกำหนดค่าแบบจุดต่อจุด
บุคลากรในการติดตั้งและใช้งานควรมีพื้นฐานที่มั่นคงในด้านเครื่องมืออิเล็กทรอนิกส์และการควบคุมกระบวนการพวกเขาควรจะคุ้นเคยกับขั้นตอนการต่อสายดินและความปลอดภัยที่เหมาะสมสำหรับเครื่องมืออิเล็กทรอนิกส์ผู้ปฏิบัติงานควรมีความรู้เกี่ยวกับกระบวนการ และควรอ่านและทำความเข้าใจคำสั่งนี้ก่อนนำโมดูลไปใช้งาน
โมดูล FEC เป็นโมดูลอัจฉริยะที่มีไมโครโปรเซสเซอร์ในตัว หน่วยความจำ ตัวแปลงแอนะล็อกเป็นดิจิทัล และวงจรสื่อสารโมดูลนี้เป็นแผงวงจรพิมพ์เดียวที่ใช้หนึ่งช่องในชุดติดตั้งโมดูล (MMU)สลักยึดสองตัวบนแผ่นปิดหน้าโมดูลเพื่อยึดเข้ากับชุดติดตั้งโมดูลโมดูลนี้มีขั้วต่อขอบการ์ดสามช่องสำหรับสัญญาณภายนอก (อินพุตและการสื่อสารของเครื่องส่งสัญญาณ) การสื่อสารของระบบ (บัสขยาย I/O) และกำลังไฟโมดูลรับอินพุทผ่านการเชื่อมต่อสายเคเบิลไปยังยูนิตปลายสาย (TU) หรือโมดูลปลายสาย (TM)การเดินสายไฟจากอุปกรณ์ภาคสนามจะเชื่อมต่อกับแผงขั้วต่อบนชุดขั้วต่อสายไฟหรือโมดูลขั้วต่อแผงวงจร IMFEC11 มีจัมเปอร์ 18 ตัว;จัมเปอร์สามตัวที่อนุญาตให้เลือกโหมดการทำงานและการสื่อสาร (J2, J3 และ J4) และจัมเปอร์ 15 ตัวที่เลือกอินพุตแรงดัน/กระแส (J6 ถึง J20)การตั้งค่า dipswitch (S1) จะเก็บที่อยู่บัส I/O expander ของโมดูลไว้
