| สถานที่กำเนิด: | สวีเดน |
| ชื่อแบรนด์: | ABB |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | IMHSS03 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | inquiry |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ชิ้นต่อวัน |
| ชื่อ: | โมดูลพลังงาน ABB | แบบอย่าง: | IMHSS03 |
|---|---|---|---|
| บรรจุุภัณฑ์: | มาตรฐาน | การรับประกัน: | 12 เดือน |
| น้ำหนักรวม: | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. | ขนาดบรรจุ: | 7" x 7" x 4" (18 ซม. x 18 ซม. x 10 ซม.) |
| เวลานำ: | 1~3 วัน | 网站改版中 网站改版中 openresty: | แบรนด์ 100% |
| ชื่อผลิตภัณฑ์: | คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ | คลังสินค้า: | มีอยู่ |
| เน้น: | ABB Analog Input Module 15 Point,IMHSS03 Analog Input Module,IMHSS03 PLC อะไหล่ |
||

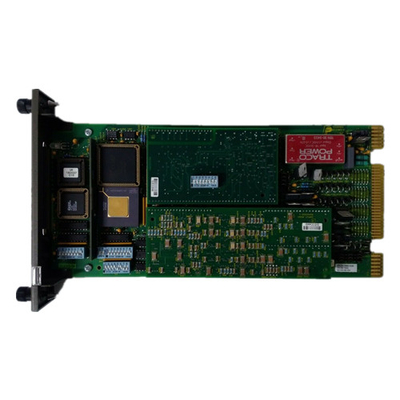

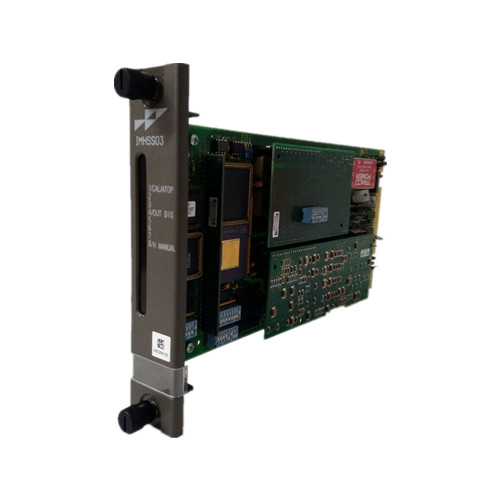

IMHSS03 ABB Bailey Infi 90 Symphony Analog Input Module 15 จุด PLC อะไหล่
รายละเอียดสินค้า:
| ชื่อแบรนด์ | ABB |
| แบบอย่าง | IMHSS03 |
| รหัสสินค้า | ไม่ระบุ |
| เงื่อนไข | ใหม่ |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุ | 7" x 7" x 4"(18 ซม. x 18 ซม. x 10 ซม.) |
| ประเทศต้นกำเนิด | เอสโตเนีย |
| เวลานำ | มีสินค้าในสต๊อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | ที/ที |
| ลดราคา | สอบถาม |
| สี | ขึ้นอยู่กับวัสดุ |
| การรับประกัน | 12 เดือน |
| เวลานำ | 5-8 วันทำการ |
| พันธมิตรจัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อมูลเพิ่มเติม:
| แบบอย่าง | IMHSS03 |
|
ข้อกำหนดด้านพลังงาน
แรงดันไฟฟ้า Operating
การกระจายพลังงาน
|
+5 VDC, ±5% ที่ 576 mA ทั่วไป
+15 VDC, ±5% ที่ 15 mA ทั่วไป -15 VDC, ±5% ที่ 12 mA ทั่วไป +24 VDC, ±10% ที่ 335 mA โดยทั่วไป (จากยูนิตปลายทาง) ทั่วไป 2.88 W (+5 VDC) ทั่วไป 0.23 W (+15 VDC) ปกติ 0.18 W (-15 VDC) ทั่วไป 8.04 W (24 VDC) |
|
ประกาศเครื่องหมาย CE (รอดำเนินการสำหรับ IMFCS01)
คำสั่ง EMC96 89/336/EEC
คำสั่งแรงดันต่ำ 73/23/EEC |
ผลิตภัณฑ์นี้เมื่อติดตั้งในตู้ Symphony จะเป็นไปตามคำสั่ง/มาตรฐานสำหรับการทำเครื่องหมาย CE ต่อไปนี้
EN50082-2 มาตรฐานภูมิคุ้มกันทั่วไป - ส่วนที่ 2: สภาพแวดล้อมทางอุตสาหกรรม EN50081-2 มาตรฐานการปล่อยมลพิษทั่วไป - ส่วนที่ 2: สภาพแวดล้อมทางอุตสาหกรรม
ข้อกำหนดด้านความปลอดภัย EN61010-1 สำหรับอุปกรณ์ไฟฟ้าสำหรับการวัด การควบคุมและการใช้งานในห้องปฏิบัติการ - ส่วนที่ 1: ข้อกำหนดทั่วไป |
| ป้องกันไฟกระชาก |
ตรงตามมาตรฐาน IEEE-472-1974 กันไฟกระชากทดสอบความสามารถ |
|
ด้านสิ่งแวดล้อม อุณหภูมิโดยรอบ ความชื้นสัมพัทธ์
ระดับความสูง คุณภาพอากาศ |
0° ถึง 70°C (32° ถึง 158°F)
5% ถึง 95% ถึง 55°C (131°F) (ไม่ควบแน่น)
5% ถึง 45% ที่ 70°C (158°F) (ไม่มีการควบแน่น)
ระดับน้ำทะเลถึง 3 กม. (1.86 ไมล์)
ไม่กัดกร่อน
|
| การติดตั้ง | ใช้หนึ่งช่องในชุดติดตั้งโมดูลมาตรฐาน |
| ใบรับรอง | CSA ได้รับการรับรองว่าเป็นอุปกรณ์ควบคุมกระบวนการในสถานที่ปกติ (ไม่เป็นอันตราย) |
คำอธิบาย:
Harmony rack I/O รวมอุปกรณ์อินพุตและเอาต์พุตที่หลากหลายเพื่อเชื่อมต่อสัญญาณกระบวนการกับ SymphonyTM Enterprise Management and Control Systemโมดูล IMHSS03 ไฮดรอลิกเซอร์โวและอินพุตและเอาต์พุตอินเทอร์เฟซของโมดูลตัวนับความถี่ IMFCS01 ที่ใช้ในการควบคุมกังหันโมดูลแต่ละโมดูลประกอบด้วยแผงวงจรพิมพ์เดียวที่ใช้หนึ่งช่องในหน่วยติดตั้งโมดูล (MMU)โดยทั่วไป จัมเปอร์และสวิตช์บนแผงวงจรพิมพ์และจัมเปอร์และดิปซันต์บนยูนิตสิ้นสุดจะกำหนดค่าโมดูลและช่อง I/O ของโมดูลสายเคเบิลเชื่อมต่อโมดูล I/O กับยูนิตปลายสายจุดเชื่อมต่อทางกายภาพสำหรับการเดินสายภาคสนามอยู่ที่ยูนิตปลายทาง
โมดูลเซอร์โวไฮดรอลิก IMHSS03 เป็นโมดูลควบคุมตำแหน่งวาล์วมีอินเทอร์เฟซที่ตัวควบคุม Harmony สามารถขับเคลื่อนเซอร์โววาล์วหรือตัวแปลง I/H เพื่อให้การควบคุมแบบแมนนวลหรือแบบอัตโนมัติของแอคชูเอเตอร์ไฮดรอลิกคอนโทรลเลอร์ใช้รหัสฟังก์ชัน 55 หรือ 150 (เซอร์โวไฮดรอลิก) เพื่อกำหนดค่าและเข้าถึงช่องสัญญาณอินพุต/เอาต์พุตของโมดูลการใช้งานทั่วไปสำหรับโมดูลนี้คือการวางตำแหน่งของปีกผีเสื้อและวาล์วควบคุม วาล์วเชื้อเพลิงกังหันแก๊ส ใบพัดทางเข้า และมุมหัวฉีดด้วยการควบคุมกระแสไปยังเซอร์โววาล์ว โมดูล IMHSS03 สามารถเริ่มต้นการเปลี่ยนแปลงในตำแหน่งแอคทูเอเตอร์ได้จากนั้นตัวกระตุ้นระบบไฮดรอลิกสามารถกำหนดตำแหน่งได้ เช่น วาล์วเชื้อเพลิงกังหันแก๊สหรือวาล์วควบคุมไอน้ำเมื่อวาล์วเปิดหรือปิด วาล์วจะควบคุมการไหลของเชื้อเพลิงหรือไอน้ำไปยังกังหัน ซึ่งจะเป็นการควบคุมความเร็วของกังหันหม้อแปลงไฟฟ้าแปรผันเชิงเส้น (LVDT) ให้การป้อนกลับตำแหน่งแอคชูเอเตอร์ไปยังโมดูลเซอร์โวไฮดรอลิกโมดูล IMHSS03 เป็นโมดูล I/O อัจฉริยะที่มีไมโครโปรเซสเซอร์ หน่วยความจำ และวงจรสื่อสารออนบอร์ดในการใช้งานส่วนใหญ่ โมดูล IMHSS03 จะทำงานร่วมกับโมดูลตัวนับความถี่ IMFCS01
