| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | X20CP1483 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |

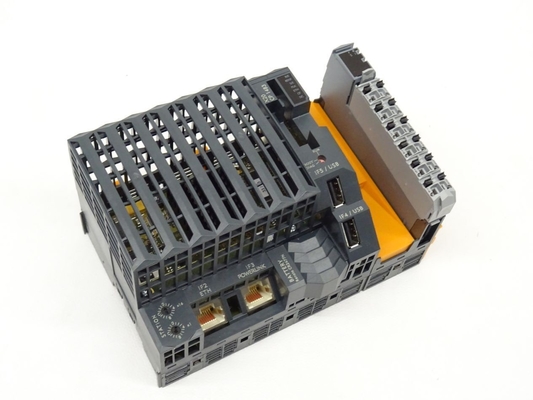

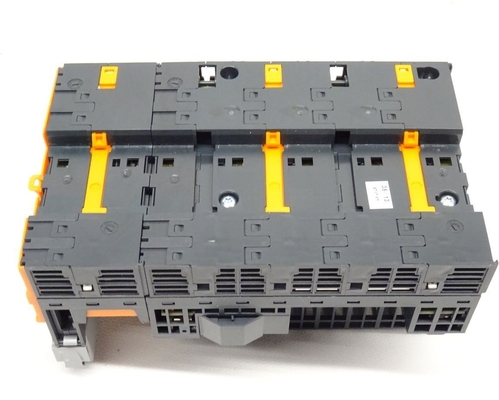

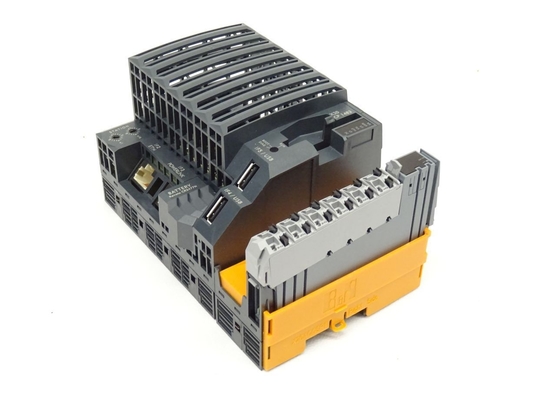

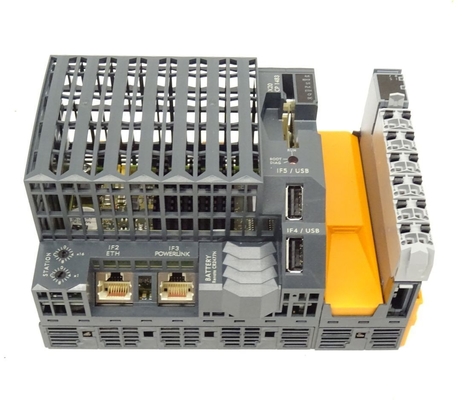

| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20CP1483 |
|---|---|---|---|
| โมดูลระบบ: | ซีพียู | ความถี่นาฬิกา: | 100 MHz |
| แกะ: | SDRAM 32 MB | การรับประกัน: | 1 ปี |
| ขนาด: | 150*99*85 มม. | น้ำหนัก: | 300 กรัม |
| เน้น: | ตัวประมวลผล I/O ในตัว BR Automation Plc,X20CP1483,B&R X20 PLC System CPU |
||
หมายเลขวัสดุ:
X20CP1483
X20CP1483 ที่ใช้ Intel x86 และเข้ากันได้กับ 100 MHz แสดงถึง CPU X20 ระดับเริ่มต้นด้วยอัตราส่วนราคา/ประสิทธิภาพที่เหมาะสม ทำให้มีคุณสมบัติพื้นฐานเหมือนกันกับซีพียูขนาดใหญ่ทั้งหมด
ออนบอร์ดอีเทอร์เน็ตและ USB เป็นมาตรฐานนอกจากนี้ CPU ยังมีการเชื่อมต่อ POWERLINK สำหรับการสื่อสารแบบเรียลไทม์อย่างหนักมีช่องเสียบอื่นสำหรับโมดูลอินเทอร์เฟซเพิ่มเติมเพื่อเพิ่มความยืดหยุ่น
ความแตกต่างเพียงอย่างเดียวระหว่าง X20CP1483 และ X20CP1483-1 คือขนาดของ SDRAM
| รหัส B&R | 0xC370 |
| คูลลิ่ง | ไม่มีพัดลม |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน CPU, อีเธอร์เน็ต, POWERLINK, CompactFlash, แบตเตอรี่ |
| การวินิจฉัย | |
| แบตเตอรี่ | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| ฟังก์ชันซีพียู | ใช่ ใช้ไฟแสดงสถานะ LED |
| CompactFlash | ใช่ ใช้ไฟแสดงสถานะ LED |
| อีเธอร์เน็ต | ใช่ ใช้ไฟแสดงสถานะ LED |
| POWERLINK | ใช่ ใช้ไฟแสดงสถานะ LED |
| อุณหภูมิ | ใช่ ใช้ซอฟต์แวร์รีจิสเตอร์ |
| สนับสนุน | |
| ความซ้ำซ้อนของตัวควบคุม | ไม่ |
| รองรับข้อมูลสุขภาพการจัดเก็บข้อมูล | ใช่ |
| การสนับสนุน ACOPOS | ใช่ |
| การสนับสนุนส่วนประกอบภาพ | ใช่ |
| การใช้พลังงานโดยไม่มีโมดูลอินเทอร์เฟซและ USB | 8.6 วัตต์ |
| การใช้พลังงานสำหรับแหล่งจ่ายไฟ X2X Link | 1.42 วัตต์ |
| การใช้พลังงาน | |
| I/O ภายใน | 0.6 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ใบรับรอง | |
| CE | ใช่ |
| UKCA | ใช่ |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | อุณหภูมิ:บี(0 - 55 องศาเซลเซียส) ความชื้น:บี(สูงสุด 100%) การสั่นสะเทือน:บี(4 กรัม) อีเอ็มซี:บี(สะพานและดาดฟ้าเปิด) |
| LR | ENV1 |
| KR | ใช่ |
| ABS | ใช่ |
| EAC | ใช่ |
| KC | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| อินพุตปัจจุบัน | แม็กซ์1.5 A |
| ฟิวส์ | แบบบูรณาการไม่สามารถแทนที่ได้ |
| การป้องกันขั้วย้อนกลับ | ใช่ |
| กำลังขับที่กำหนด | 7 วัน |
| การเชื่อมต่อแบบขนาน | ใช่ |
| การทำงานซ้ำซ้อน | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| ฟิวส์ | ฟิวส์เส้นที่ต้องการ: สูงสุด.10 A เป่าช้า |
| แรงดันไฟขาออกที่กำหนด | 24 VDC |
| โหลดหน้าสัมผัสที่อนุญาต | 10 A |
| ตัวบ่งชี้สถานะ | โอเวอร์โหลด สถานะการทำงาน สถานะโมดูล การถ่ายโอนข้อมูล RS232 |
| การวินิจฉัย | |
| การถ่ายโอนข้อมูล RS232 | ใช่ ใช้ไฟแสดงสถานะ LED |
| โมดูลทำงาน/ผิดพลาด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| โอเวอร์โหลด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| การแยกไฟฟ้า | |
| แหล่งจ่ายไฟ I/O - แหล่งจ่ายไฟ I/O | ไม่ |
| CPU/X2X Link supply - CPU/X2X Link power supply | ใช่ |
| สล็อต CompactFlash | 1 |
| นาฬิกาเรียลไทม์ | ไม่ลบเลือน ความละเอียด 1 วินาที ความแม่นยำ -10 ถึง 10 ppm ที่ 25°C |
| FPU | ใช่ |
| โปรเซสเซอร์ | |
| พิมพ์ | อะตอม E620T |
| ความถี่สัญญาณนาฬิกา | 0.6 GHz |
| แคช L1 | |
| รหัสข้อมูล | 24 kB |
| รหัสโปรแกรม | 32 kB |
| แคช L2 | 512 kB |
| ตัวประมวลผล I/O ในตัว | ประมวลผลจุดข้อมูล I/O ในเบื้องหลัง |
| ช่องเสียบอินเทอร์เฟซแบบแยกส่วน | 1 |
| ตัวแปรที่เหลือ | แม็กซ์256 kB |
| รอบเวลาของคลาสงานที่สั้นที่สุด | 400 ไมโครวินาที |
| รอบเวลาการสอนโดยทั่วไป | 0.0075 µs |
| การบัฟเฟอร์ข้อมูล | |
| การตรวจสอบแบตเตอรี่ | ใช่ |
| แบตเตอรี่ลิเธียม | นาที.2 ปีที่ 23°C อุณหภูมิแวดล้อม |
| หน่วยความจำมาตรฐาน | |
| แกะ | 256 MB DDR2 SDRAM |
| ผู้ใช้ RAM | 1 MB SRAM |
| อินเทอร์เฟซ IF1 | |
| สัญญาณ | RS232 |
| ตัวแปร | การเชื่อมต่อผ่านขั้วต่อ 12 พิน X20TB12 |
| แม็กซ์ระยะทาง | 900 ม. |
| อัตราการถ่ายโอน | แม็กซ์115.2 kbit/s |
| อินเทอร์เฟซ IF2 | |
| สัญญาณ | อีเธอร์เน็ต |
| ตัวแปร | 1x RJ45 ป้องกัน |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 10/100/1000 Mbit/s |
| โอนย้าย | |
| ชั้นกายภาพ | 10BASE-T/100BASE-TX/1000BASE-T |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | ใช่ |
| การเจรจาอัตโนมัติ | ใช่ |
| อัตโนมัติ-MDI/MDIX | ใช่ |
| อินเทอร์เฟซ IF3 | |
| Fieldbus | POWERLINK (V1/V2) จัดการหรือควบคุมโหนด |
| พิมพ์ | ประเภท 4 |
| ตัวแปร | 1x RJ45 ป้องกัน |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 100 Mbit/วินาที |
| โอนย้าย | |
| ชั้นกายภาพ | 100BASE-TX |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | โหมด POWERLINK: ไม่ / โหมดอีเธอร์เน็ต: ใช่ |
| การเจรจาอัตโนมัติ | ใช่ |
| อัตโนมัติ-MDI/MDIX | ใช่ |
| อินเทอร์เฟซ IF4 | |
| พิมพ์ | USB 1.1/2.0 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.5 A |
| อินเทอร์เฟซ IF5 | |
| พิมพ์ | USB 1.1/2.0 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.5 A |
| อินเทอร์เฟซ IF6 | |
| Fieldbus | X2X ลิงค์มาสเตอร์ |
| การแยกไฟฟ้า | อีเธอร์เน็ต (IF2), POWERLINK (IF3) และ X2X (IF6) แยกจากกัน จากอินเทอร์เฟซอื่นและจาก PLC |
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | |
| 0 ถึง 2000 m | ไม่มีข้อจำกัด |
| >2000 ม. | ลดอุณหภูมิแวดล้อมลง 0.5°C ต่อ 100 m |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| Derating | ดูหัวข้อ "การลดอันดับ" |
| พื้นที่จัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ขนส่ง | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | สั่งซื้อหน่วยความจำแอปพลิเคชัน (CompactFlash) แยกต่างหาก รวมแบตเตอรี่สำรองในการจัดส่ง แผ่นปิดท้าย X20 (ขวา) รวมอยู่ในการจัดส่ง แผงขั้วต่อ X20 12 ขารวมอยู่ในการจัดส่ง ฝาปิดช่องเสียบโมดูลอินเทอร์เฟซรวมอยู่ในการจัดส่ง |
| ขนาด | |
| ความกว้าง | 150 มม. |
| ส่วนสูง | 99 มม. |
| ความลึก | 85 มม. |
| น้ำหนัก | 400 กรัม |
