| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | X20SO6300 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20SO6300 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูล I/O | I/O ภายใน: | 1.4 วัตต์ |
| ช่วงแรงดันไฟฟ้า: | 24 VDC -15% / +20% | การรับประกัน: | 1 ปี |
| เน้น: | X20SO6300 B&R X20 PLC,0.2A B&R X20 PLC,โมดูล I/O อัตโนมัติของ B&R |
||

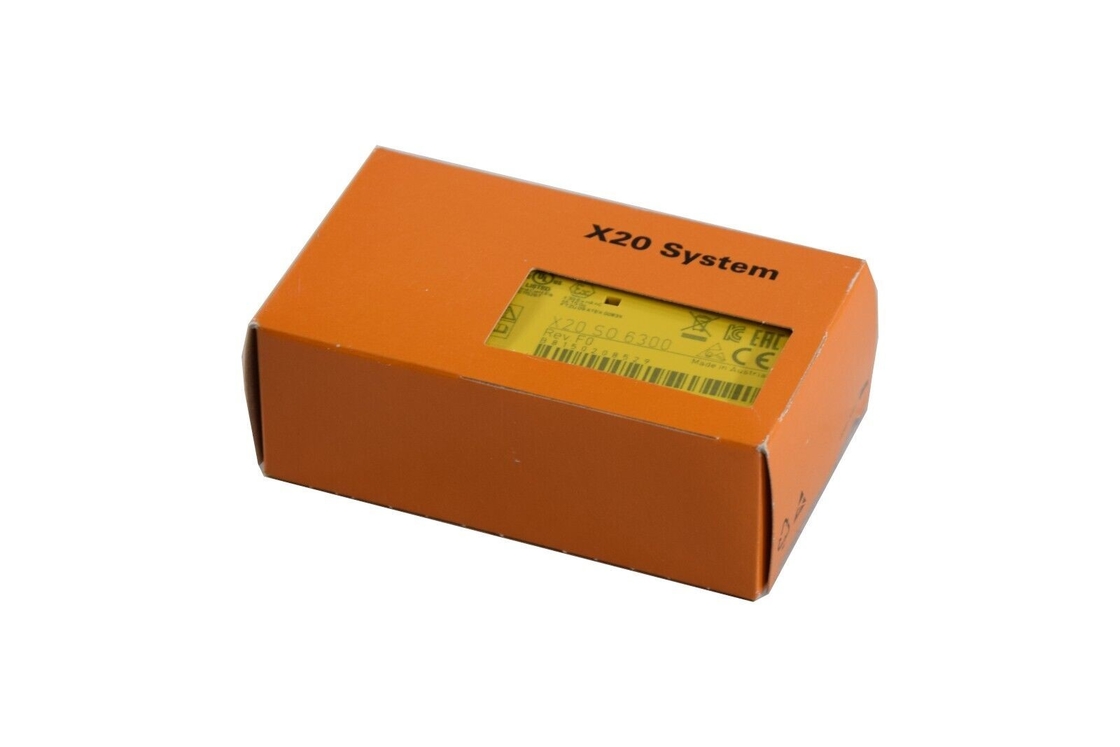

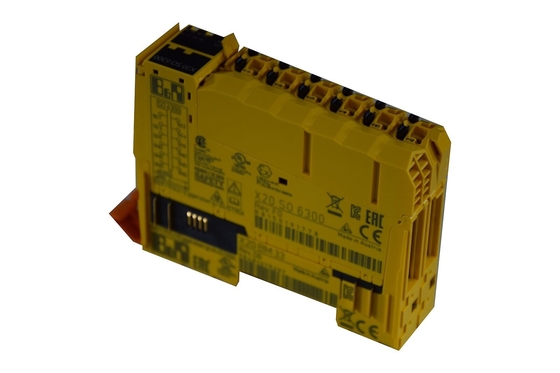

X20SO6300
โมดูลนี้มีเอาต์พุตดิจิตอลที่ปลอดภัย 6 ช่องกระแสไฟขาออกที่ระบุคือ 0.2 A
สามารถใช้โมดูลสำหรับควบคุมแอคทูเอเตอร์ในแอปพลิเคชันที่เกี่ยวข้องกับความปลอดภัยสูงสุด PL e หรือ SIL 3
เอาต์พุตได้รับการออกแบบโดยใช้เทคโนโลยีเซมิคอนดักเตอร์เพื่อให้คุณลักษณะที่เกี่ยวข้องกับความปลอดภัยไม่ขึ้นอยู่กับจำนวนรอบการทำงานตัวแปร "ด้านสูงด้านสูง" (เอาต์พุตประเภท B) จำเป็นสำหรับแอคทูเอเตอร์ที่มีศักย์อ้างอิง (เช่น เปิดใช้งานอินพุตบนอินเวอร์เตอร์ความถี่)สิ่งสำคัญคือต้องสังเกตประกาศพิเศษสำหรับการเดินสายในกรณีนี้ช่องสัญญาณเอาท์พุตดิจิตอลที่ปลอดภัยช่วยป้องกันการรีสตาร์ทอัตโนมัติเมื่อเกิดข้อผิดพลาดของเครือข่าย
โมดูลนี้ออกแบบมาสำหรับเทอร์มินัลบล็อก X20 12 พิน
| โมดูล I/O | เอาต์พุตดิจิตอล B1 ชนิดปลอดภัย 6 ช่อง, 24 VDC, 0.2 A, OSSD <10 µs |
| รหัส B&R | 0xB815 |
| ความต้องการของระบบ | |
| สตูดิโออัตโนมัติ | 3.0.81.15 หรือใหม่กว่า |
| รันไทม์อัตโนมัติ | 3.00 ขึ้นไป |
| นักออกแบบที่ปลอดภัย | 2.70 ขึ้นไป |
| การปล่อยความปลอดภัย | 1.2 หรือใหม่กว่า |
| mapp Technology Package | mapp Safety 5.7.0 หรือใหม่กว่า |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน I/O ต่อช่องสัญญาณ สถานะการทำงาน สถานะโมดูล |
| การวินิจฉัย | |
| โมดูลทำงาน/ผิดพลาด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| ผลลัพธ์ | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| โหมด Blackout | |
| ขอบเขต | โมดูล |
| การทำงาน | การทำงานของโมดูล |
| โหมดสแตนด์อโลน | ไม่ |
| แม็กซ์รอบเวลาของ I/O | 1 มิลลิวินาที |
| การใช้พลังงาน | |
| รสบัส | 0.32 วัตต์ |
| I/O ภายใน | 1.4 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | 1.128 |
| การแยกไฟฟ้า | |
| Channel - Bus | ใช่ |
| Channel - Channel | ไม่ |
| ใบรับรอง | |
| CE | ใช่ |
| ความปลอดภัยในการทำงาน | cULus FSPC E361559 ระบบพลังงานและอุตสาหกรรม ได้รับการรับรองความปลอดภัยในการใช้งาน ANSI UL 1998:2013 |
| ความปลอดภัยในการทำงาน | IEC 61508:2010, SIL 3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Cat.4/PL อี IEC 61511:2004, SIL 3 |
| ความปลอดภัยในการทำงาน | EN 50156-1:2004 |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | กำลังเตรียมการ |
| EAC | ใช่ |
| KC | ใช่ |
| EN ISO 13849-1:2015 | |
| หมวดหมู่ | แมว.3 ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ใช่ - คำเตือน" แมว.4 ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ไม่" |
| PL | PL d ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ใช่ - คำเตือน" PL e ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ไม่" |
| กระแสตรง | >60% หากพารามิเตอร์ "ปิดการใช้งาน OSSD = ใช่ - คำเตือน" >94% ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ไม่" |
| MTTFD | 2500 ปี |
| เวลาภารกิจ | แม็กซ์20 ปี |
| IEC 61508:2010, IEC 61511:2004, EN 62061:2013 |
|
| SIL CL | SIL 2 ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ใช่ - คำเตือน" SIL 3 ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ไม่" |
| SFF | >60% หากพารามิเตอร์ "ปิดการใช้งาน OSSD = ใช่ - คำเตือน" >90% ถ้าพารามิเตอร์ "ปิดการใช้งาน OSSD = ไม่" |
| PFH / PFHd | |
| ต่อช่อง | <1*10-10 |
| openSAFETY แบบมีสาย | ไม่สำคัญ |
| openSAFETY ไร้สาย | <1*10-14* จำนวนแพ็กเก็ต openSAFETY ต่อชั่วโมง |
| PFD | <2*10-5 |
| ช่วงทดสอบการพิสูจน์ (PT) | 20 ปี |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| ช่วงแรงดันไฟฟ้า | 24 VDC -15% / +20% |
| การป้องกันแบบบูรณาการ | การป้องกันขั้วย้อนกลับ |
| ปริมาณ | 6 |
| ตัวแปร | FET, การสลับขั้วบวก 2x, ประเภท B1, ระดับเอาต์พุตที่อ่านได้ |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| กระแสไฟขาออกที่กำหนด | 0.2 A |
| รวมกระแสเล็กน้อย | 1.2 A |
| การป้องกันเอาต์พุต | ดูส่วน "พฤติกรรมกระแสไหลเข้าสำหรับช่องสัญญาณออก" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | แม็กซ์45 VDC |
| เวลาตรวจจับข้อผิดพลาด | 1 วิ |
| แรงดันฉนวนระหว่างช่องสัญญาณและบัส | 500 Vเอฟเฟ่ |
| กระแสไฟลัดวงจรสูงสุด | ดูส่วน "พฤติกรรมกระแสไหลเข้าสำหรับช่องสัญญาณออก" |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | <100 µA |
| RDS(เปิด) | 4.7 Ω |
| แรงดันไฟสลับ | แหล่งจ่ายไฟ I/O ลบด้วยแรงดันไฟฟ้าตกเนื่องจาก RDS(เปิด) |
| แม็กซ์เปลี่ยนความถี่ | ดูส่วน "พฤติกรรมกระแสไหลเข้าสำหรับช่องสัญญาณออก" |
| ทดสอบความยาวพัลส์ | แม็กซ์10 µs |
| แม็กซ์โหลด capacitive | 100 nF |
| ฉันออก | <100 µA |
| ฉันGND | <70 mA |
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | 0 ถึง 2000 ม. ไม่มีข้อจำกัด |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | 0 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | 0 ถึง 50°C |
| Derating | ดูหัวข้อ "การลดระดับ" |
| พื้นที่จัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ขนส่ง | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | สั่งซื้อแผงขั้วต่อแบบมีกุญแจนิรภัย 1x แยกกัน สั่งซื้อโมดูลบัสกุญแจนิรภัย 1x แยกต่างหาก |
| ขว้าง | 25+0.2มม |
