| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | X20CP1382 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20CP1382 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูลซีพียู | รหัสประจำตัว: | 0xDABB |
| แรงดันไฟฟ้าขาเข้า: | 24 VDC -15% / +20% | ขนาด: | 164*99*75 มม. |
| น้ำหนัก: | 310G | การรับประกัน: | 1 ปี |
| เน้น: | B&R X20 PLC SYSTEM โมดูล CPU,X20CP1382 B&R X20 PLC,400 MHz B&R Automation Plc |
||

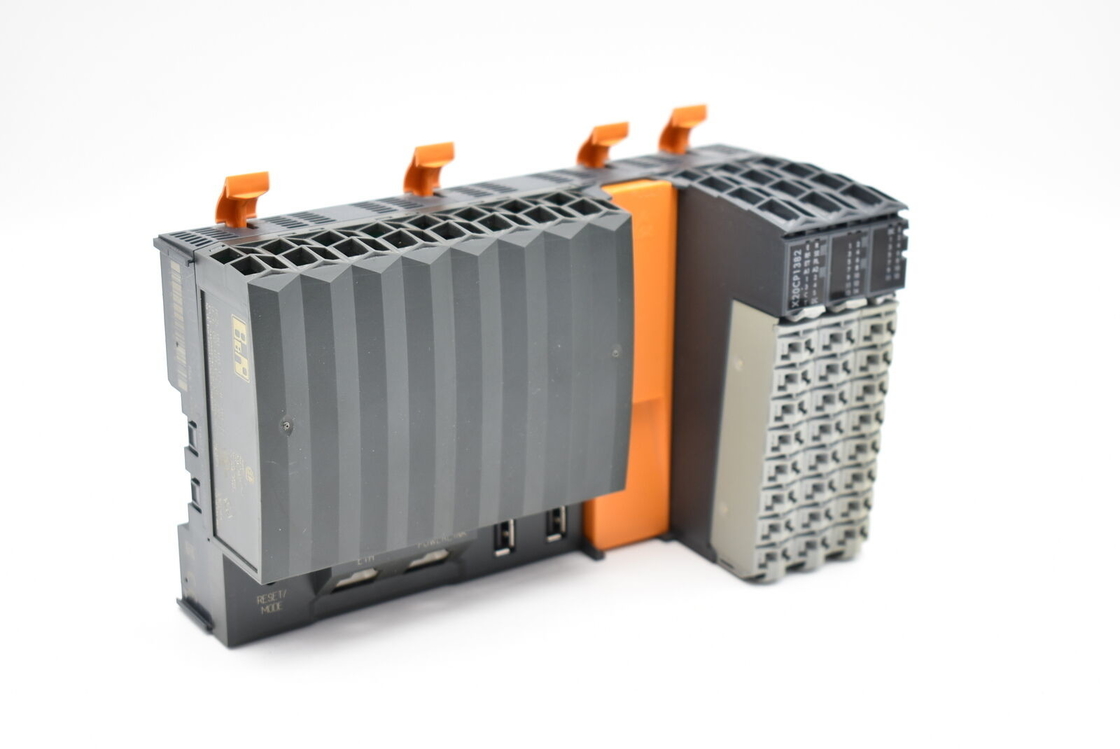

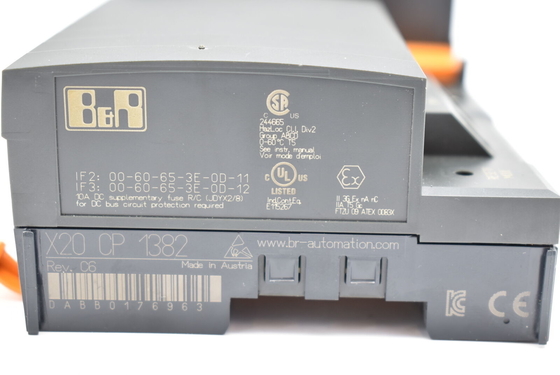

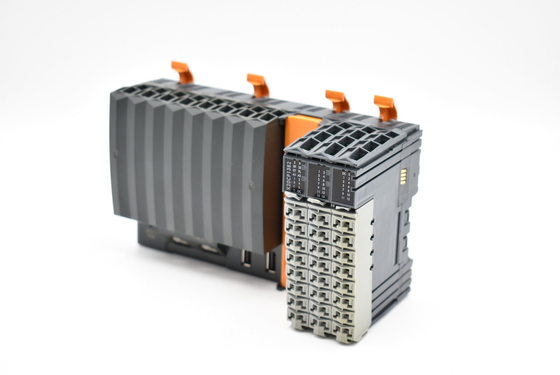

ซีรีส์ X20 Compact CPU โดดเด่นด้วยโมดูล I/O ในตัว 3 โมดูลตัวเครื่องมาพร้อม30 ที่แตกต่างกันอินพุต/เอาต์พุตดิจิตอลและ2 อินพุตแบบอะนาล็อก.1 อินพุตแบบอะนาล็อกสามารถใช้สำหรับการวัดอุณหภูมิความต้านทาน PT1000
X20CP1382 มาพร้อมกับ Intel x86400 MHzโปรเซสเซอร์ที่รองรับ,256 MBRAM และ2 GBแฟลชไดรฟ์ในตัวFRAM สำหรับเก็บตัวแปรที่เหลือมี32 kBมีอยู่.การออกแบบที่ไม่ต้องใช้พัดลมและแบตเตอรี่ทำให้มั่นใจได้ถึงการทำงานที่ไม่ต้องบำรุงรักษา
ซีพียูมาพร้อมกับอีเธอร์เน็ต2x USBและอินเทอร์เฟซ RS232นอกจากนี้ POWERLINK และ CAN บัสยังมีให้ใช้งานเป็นอินเทอร์เฟซแบบรวมหากต้องการเชื่อมต่อ fieldbus เพิ่มเติม สามารถอัพเกรด CPU ด้วยโมดูลอินเทอร์เฟซจากกลุ่มผลิตภัณฑ์ X20 มาตรฐานได้
| อินเทอร์เฟซ | 1x RS232, 1x อีเธอร์เน็ต, 1x POWERLINK, 2x USB, 1x X2X ลิงค์, 1x CAN บัส |
| โมดูลระบบ | ซีพียู |
| รหัส B&R | 0xDABB |
| คูลลิ่ง | ไม่มีพัดลม |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน CPU, อีเธอร์เน็ต, POWERLINK, RS232, CAN บัส, ตัวต้านทานการยุติบัส CAN, แหล่งจ่ายไฟ CPU, แหล่งจ่ายไฟ I/O, ฟังก์ชัน I/O ต่อช่องสัญญาณ |
| การวินิจฉัย | |
| ผลลัพธ์ | เอาต์พุตดิจิตอล: ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ (สถานะข้อผิดพลาดของเอาต์พุต) |
| ฟังก์ชันซีพียู | ใช่ ใช้ไฟแสดงสถานะ LED |
| การถ่ายโอนข้อมูลบัส CAN | ใช่ ใช้ไฟแสดงสถานะ LED |
| การถ่ายโอนข้อมูล RS232 | ใช่ ใช้ไฟแสดงสถานะ LED |
| อินพุต | อินพุตแบบอะนาล็อก: ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ |
| อีเธอร์เน็ต | ใช่ ใช้ไฟแสดงสถานะ LED |
| แหล่งจ่ายไฟ I/O | ใช่ ใช้ไฟแสดงสถานะ LED |
| POWERLINK | ใช่ ใช้ไฟแสดงสถานะ LED |
| การตรวจสอบแรงดันไฟจ่าย | ใช่ ใช้ไฟแสดงสถานะ LED |
| อุณหภูมิ | ใช่ ใช้ซอฟต์แวร์รีจิสเตอร์ |
| ตัวต้านทานการสิ้นสุด | ใช่ ใช้ไฟแสดงสถานะ LED |
| สนับสนุน | |
| ความซ้ำซ้อนของตัวควบคุม | ไม่ |
| การสนับสนุน ACOPOS | ใช่ |
| ช่อง I/O ที่รองรับปฏิกิริยา | ไม่ |
| การสนับสนุนส่วนประกอบภาพ | ใช่ |
| การใช้พลังงานโดยไม่มีโมดูลอินเทอร์เฟซและ USB | 5.5 วัตต์ |
| การใช้พลังงานสำหรับแหล่งจ่ายไฟ X2X Link | 0.8 วัตต์ |
| การใช้พลังงาน | |
| I/O ภายใน | 2.3 W |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ประเภทของสายสัญญาณ | ต้องใช้สายป้องกันสำหรับอินพุต/เอาต์พุตดิจิตอลความเร็วสูงทั้งหมด ความยาวสาย: สูงสุด20 นาที |
| ใบรับรอง | |
| CE | ใช่ |
| UKCA | ใช่ |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | อุณหภูมิ:บี(0 - 55 องศาเซลเซียส) ความชื้น:บี(สูงสุด 100%) การสั่นสะเทือน:บี(4 กรัม) อีเอ็มซี:บี(สะพานและดาดฟ้าเปิด) |
| LR | ENV1 |
| KR | ใช่ |
| ABS | ใช่ |
| EAC | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| อินพุตปัจจุบัน | แม็กซ์1 อา |
| ฟิวส์ | แบบบูรณาการไม่สามารถแทนที่ได้ |
| การป้องกันขั้วย้อนกลับ | ใช่ |
| กำลังขับที่กำหนด | 2 W |
| การเชื่อมต่อแบบขนาน | ใช่ |
| การทำงานซ้ำซ้อน | ใช่ |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| ฟิวส์ | ฟิวส์เส้นที่ต้องการ: สูงสุด.10 A เป่าช้า |
| แรงดันไฟขาออกที่กำหนด | 24 VDC |
| โหลดหน้าสัมผัสที่อนุญาต | 10 A |
| นาฬิกาเรียลไทม์ | การเก็บรักษาอย่างน้อย 300 ชั่วโมง ประเภท1000 ชั่วโมงที่ 25°C ความละเอียด 1 วินาที ความแม่นยำ -18 ถึง 28 ppm ที่ 25°C |
| FPU | ใช่ |
| โปรเซสเซอร์ | |
| พิมพ์ | Vx86EX |
| ความถี่สัญญาณนาฬิกา | 400 MHz |
| แคช L1 | |
| รหัสข้อมูล | 16 kB |
| รหัสโปรแกรม | 16 kB |
| แคช L2 | 128 kB |
| ตัวประมวลผล I/O ในตัว | ประมวลผลจุดข้อมูล I/O ในเบื้องหลัง |
| ช่องเสียบอินเทอร์เฟซแบบแยกส่วน | 1 |
| ตัวแปรที่เหลือ | 32 kB FRAM, การเก็บรักษา >10 ปี |
| รอบเวลาของคลาสงานที่สั้นที่สุด | 1 มิลลิวินาที |
| รอบเวลาการสอนโดยทั่วไป | 0.0199 µs |
| หน่วยความจำมาตรฐาน | |
| แกะ | 256 MB DDR3 SDRAM |
| หน่วยความจำแอปพลิเคชัน | |
| พิมพ์ | หน่วยความจำแฟลช eMMC 2 GB |
| การเก็บรักษาข้อมูล | 10 ปี |
| จำนวนข้อมูลที่เขียนได้ | |
| รับประกัน | 40 TB |
| ผลลัพธ์ 5 ปี | 21.9 GB/วัน |
| รับประกันลบ/เขียนรอบ | 20,000 |
| รหัสแก้ไขข้อผิดพลาด (ECC) | ใช่ |
| อินเทอร์เฟซ IF1 | |
| สัญญาณ | RS232 |
| ตัวแปร | การเชื่อมต่อผ่านขั้วต่อเทอร์มินัล 16 พิน X20TB1F |
| แม็กซ์ระยะทาง | 900 ม. |
| อัตราการถ่ายโอน | แม็กซ์115.2 kbit/s |
| อินเทอร์เฟซ IF2 | |
| สัญญาณ | อีเธอร์เน็ต |
| ตัวแปร | 1x RJ45 ป้องกัน |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 10/100 Mbit/วินาที |
| โอนย้าย | |
| ชั้นกายภาพ | 10BASE-T/100BASE-TX |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | ใช่ |
| การเจรจาอัตโนมัติ | ใช่ |
| อัตโนมัติ-MDI/MDIX | ใช่ |
| อินเทอร์เฟซ IF3 | |
| Fieldbus | POWERLINK จัดการหรือควบคุมโหนด |
| พิมพ์ | ประเภท 4 |
| ตัวแปร | 1x RJ45 ป้องกัน |
| ความยาวสาย | แม็กซ์100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 100 Mbit/วินาที |
| โอนย้าย | |
| ชั้นกายภาพ | 100BASE-TX |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | โหมด POWERLINK: ไม่ / โหมดอีเธอร์เน็ต: ใช่ |
| การเจรจาอัตโนมัติ | ใช่ |
| อัตโนมัติ-MDI/MDIX | ใช่ |
| อินเทอร์เฟซ IF4 | |
| พิมพ์ | USB 1.1/2.0 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.5 A |
| อินเทอร์เฟซ IF5 | |
| พิมพ์ | USB 1.1/2.0 |
| ตัวแปร | พิมพ์ A |
| แม็กซ์กระแสไฟขาออก | 0.1 A |
| อินเทอร์เฟซ IF6 | |
| Fieldbus | X2X ลิงค์มาสเตอร์ |
| อินเทอร์เฟซ IF7 | |
| สัญญาณ | สามารถโดยสารรถประจำทาง |
| ตัวแปร | การเชื่อมต่อผ่านขั้วต่อเทอร์มินัล 16 พิน X20TB1F |
| แม็กซ์ระยะทาง | 1,000 m |
| อัตราการถ่ายโอน | แม็กซ์1 เมกะบิต/วินาที |
| ตัวต้านทานการสิ้นสุด | รวมอยู่ในโมดูล |
| คอนโทรลเลอร์ | SJA 1000 |
| ปริมาณ | อินพุตมาตรฐาน 14 ช่อง, อินพุตความเร็วสูง 4 ช่องและช่องสัญญาณผสม 4 ช่อง, การกำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| กระแสไฟเข้าที่ 24 VDC | X1 - อินพุตมาตรฐาน: ประเภท3.5 mA X2 - อินพุตมาตรฐาน: ประเภท2.68 mA X2 - อินพุตความเร็วสูง: ประเภท3.5 mA X3 - ช่องผสม: ประเภท2.68 mA |
| วงจรอินพุต | จม |
| ตัวกรองสัญญาณเข้า | |
| ฮาร์ดแวร์ | อินพุตมาตรฐานและช่องสัญญาณผสม: ≤200 μs อินพุตความเร็วสูง: ≤2 μs เมื่อใช้เป็นอินพุตมาตรฐาน: ≤200 μs |
| ซอฟต์แวร์ | ค่าเริ่มต้น 1 ms กำหนดค่าได้ระหว่าง 0 ถึง 25 ms โดยเพิ่มขึ้นทีละ 0.1 ms |
| ประเภทการเชื่อมต่อ | การเชื่อมต่อ 1 สาย |
| ความต้านทานอินพุต | X1 - อินพุตมาตรฐาน: 6.8 kΩ X2 - อินพุตมาตรฐาน: 8.9 kΩ X2 - อินพุตความเร็วสูง: 6.8 kΩ X3 - ช่องสัญญาณผสม: 8.9 kΩ |
| ฟังก์ชั่นเพิ่มเติม | X2 - อินพุตดิจิตอลความเร็วสูง: การนับเหตุการณ์ 2x 250 kHz, ตัวนับ AB 2x, ตัวเข้ารหัส ABR ที่เพิ่มขึ้น, ทิศทาง/ความถี่, การวัดระยะเวลา, การวัดเกต, การวัดเวลาส่วนต่าง, ตัวนับขอบ, เวลาขอบ |
| เกณฑ์การสลับ | |
| ต่ำ | <5 VDC |
| สูง | >15 VDC |
| ปริมาณ | 2 |
| อินพุตตัวเข้ารหัส | 24 V ไม่สมมาตร |
| ขนาดเคาน์เตอร์ | 32 บิต |
| ความถี่อินพุต | แม็กซ์100 kHz |
| การประเมิน | 4x |
| เอ็นโค้ดเดอร์พาวเวอร์ซัพพลาย | โมดูล-ภายใน สูงสุด300 mA |
| ลักษณะโอเวอร์โหลดของตัวเข้ารหัสพาวเวอร์ซัพพลาย | ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด |
| ปริมาณ | 1 |
| อินพุตตัวเข้ารหัส | 24 V ไม่สมมาตร |
| ขนาดเคาน์เตอร์ | 32 บิต |
| ความถี่อินพุต | แม็กซ์100 kHz |
| การประเมิน | 4x |
| เอ็นโค้ดเดอร์พาวเวอร์ซัพพลาย | โมดูล-ภายใน สูงสุด300 mA |
| ลักษณะโอเวอร์โหลดของตัวเข้ารหัสพาวเวอร์ซัพพลาย | ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด |
| ปริมาณ | 2 |
| รูปแบบสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| การประเมิน | 1x |
| ความถี่อินพุต | แม็กซ์250 kHz |
| ความถี่เคาน์เตอร์ | 250 kHz |
| ขนาดเคาน์เตอร์ | 32 บิต |
| การวัดที่เป็นไปได้ | การวัดระยะเวลา การวัดเกต การวัดเวลาส่วนต่าง ตัวนับขอบ เวลาขอบ |
| การวัดต่อโมดูล | แต่ละฟังก์ชั่นมากถึง 2x |
| ขนาดเคาน์เตอร์ | 32 บิต |
| ความถี่อินพุต | แม็กซ์10 kHz |
| การประทับเวลา | ความละเอียด 1 µs |
| รูปแบบสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| ป้อนข้อมูล | ±10 V หรือ 0 ถึง 20 mA / 4 ถึง 20 mA ผ่านขั้วต่อต่างๆ |
| ประเภทอินพุต | อินพุตส่วนต่าง |
| ความละเอียดของตัวแปลงดิจิตอล | |
| แรงดันไฟฟ้า | ±12 บิต |
| หมุนเวียน | 12 บิต |
| เวลาในการแปลง | เปิดใช้งาน 1 ช่อง: 100 µs เปิดใช้งาน 2 ช่อง: 200 µs |
| รูปแบบเอาต์พุต | |
| ประเภทข้อมูล | INT |
| แรงดันไฟฟ้า | INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV |
| หมุนเวียน | INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 μA |
| อิมพีแดนซ์อินพุตในช่วงสัญญาณ | |
| แรงดันไฟฟ้า | 20 MΩ |
| หมุนเวียน | - |
| โหลด | |
| แรงดันไฟฟ้า | - |
| หมุนเวียน | <300 Ω |
| การป้องกันอินพุต | ป้องกันการเดินสายไฟด้วยแรงดันไฟ |
| สัญญาณอินพุตที่อนุญาต | |
| แรงดันไฟฟ้า | แม็กซ์±30 V |
| หมุนเวียน | แม็กซ์±50 mA |
| เอาต์พุตของค่าดิจิตอลระหว่างโอเวอร์โหลด | กำหนดค่าได้ |
| ขั้นตอนการแปลง | SAR |
| ตัวกรองสัญญาณเข้า | ตัวกรองสัญญาณความถี่ต่ำอันดับสาม / ความถี่คัตออฟ 1 kHz |
| แม็กซ์ข้อผิดพลาด | |
| แรงดันไฟฟ้า | |
| ได้รับ | 0.18% (รายได้ <C0: 0.37%) |
| ออฟเซ็ต | 0.04% (รายได้ <C0: 0.25%) |
| หมุนเวียน | |
| ได้รับ | 0 ถึง 20 mA = 0.15% (รอบ <C0: 0.52%) / 4 ถึง 20 mA = 0.25% |
| ออฟเซ็ต | 0 ถึง 20 mA = 0.1% (รอบ <C0: 0.4%) / 4 ถึง 20 mA = 0.15% |
| แม็กซ์ได้รับดริฟท์ | |
| แรงดันไฟฟ้า | 0.017 %/°C |
| หมุนเวียน | 0 ถึง 20 mA = 0.015 %/°C / 4 ถึง 20 mA = 0.023 %/°C |
| แม็กซ์ชดเชยดริฟท์ | |
| แรงดันไฟฟ้า | 0.008 %/°C |
| หมุนเวียน | 0 ถึง 20 mA = 0.008 %/°C / 4 ถึง 20 mA = 0.012 %/°C |
| การปฏิเสธโหมดทั่วไป | |
| กระแสตรง | 70 เดซิเบล |
| 50 Hz | 70 เดซิเบล |
| ช่วงโหมดทั่วไป | ±12 V |
| Crosstalk ระหว่างช่อง | <-70 เดซิเบล |
| ความไม่เชิงเส้น | |
| แรงดันไฟฟ้า | <0.025% |
| หมุนเวียน | <0.05% |
| ปริมาณ | 1 |
| ป้อนข้อมูล | การวัดความต้านทานด้วยการจ่ายกระแสไฟคงที่สำหรับการเชื่อมต่อแบบ 2 สาย |
| ความละเอียดของตัวแปลงดิจิตอล | 13 บิต |
| เวลาในการแปลง | เปิดใช้งานอินพุตอุณหภูมิเท่านั้น: 200 µs เปิดใช้งานอุณหภูมิและอนาล็อก: 400 µs |
| ขั้นตอนการแปลง | SAR |
| รูปแบบเอาต์พุต | INT หรือ UINT สำหรับการวัดความต้านทาน |
| เซนเซอร์ | |
| Pt1000 | -200 ถึง 850 องศาเซลเซียส |
| ช่วงการวัดความต้านทาน | 0.1 ถึง 4000 Ω |
| ความละเอียดเซ็นเซอร์อุณหภูมิ | 1 LSB = 0x0005 = 0.16°C |
| ความละเอียดในการวัดความต้านทาน | 1 LSB = 0x0005 = 0.49 Ω |
| ตัวกรองสัญญาณเข้า | ตัวกรองความถี่ต่ำผ่านอันดับแรก / ความถี่ตัด 7 Hz |
| มาตรฐานเซนเซอร์ | EN 60751 |
| ช่วงโหมดทั่วไป | 1 V |
| วิธีการเชิงเส้น | ภายใน |
| การวัดกระแส | 1 mA |
| สัญญาณอินพุตที่อนุญาต | ระยะสั้นสูงสุด±30 V |
| แม็กซ์ข้อผิดพลาดที่ 25°C | |
| ได้รับ | 0.3% (รายได้ <C0: 1.93%) |
| ออฟเซ็ต | 0.15% (รายได้ <C0: 0.32%) |
| แม็กซ์ได้รับดริฟท์ | 0.023 %/°C |
| แม็กซ์ชดเชยดริฟท์ | 0.012%/°C |
| ความไม่เชิงเส้น | <0.05% |
| ช่วงค่ามาตรฐานสำหรับการวัดความต้านทาน | 0.1 ถึง 40000.0 Ω |
| Crosstalk ระหว่างช่อง | <-70 เดซิเบล |
| การปฏิเสธโหมดทั่วไป | |
| 50 Hz | >60 เดซิเบล |
| การทำให้เป็นมาตรฐานของเซ็นเซอร์อุณหภูมิ | |
| Pt1000 | -200 ถึง 850 องศาเซลเซียส |
| ปริมาณ | เอาต์พุตมาตรฐาน 4 ช่อง, เอาต์พุตความเร็วสูง 4 ช่องและช่องสัญญาณผสม 4 ช่อง, การกำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| ตัวแปร | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: การจัดหา FET . ในปัจจุบัน เอาต์พุตความเร็วสูง: Push-Pull |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| แรงดันไฟสลับ | 24 VDC -15% / +20% |
| กระแสไฟขาออกที่กำหนด | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: 0.5 A เอาต์พุตความเร็วสูง: 0.2 A |
| รวมกระแสเล็กน้อย | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: 4 A เอาต์พุตความเร็วสูง: 0.8 A |
| ประเภทการเชื่อมต่อ | การเชื่อมต่อ 1 สาย |
| วงจรเอาท์พุต | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: Source เอาต์พุตความเร็วสูง: Sink หรือ source |
| การป้องกันเอาต์พุต | การปิดระบบระบายความร้อนในกรณีที่มีกระแสเกินหรือไฟฟ้าลัดวงจร (ดูค่า "กระแสไฟลัดวงจรสูงสุด") ไดโอดอิสระอิสระภายในสำหรับการสลับโหลดอุปนัย (ดูหัวข้อ "การสลับโหลดอุปนัย") |
| การปรับความกว้างพัลส์ | |
| ระยะเวลาระยะเวลา | 5 ถึง 65535 µs สอดคล้องกับ 200 kHz ถึง 15 Hz |
| ระยะเวลาชีพจร | 0 ถึง 100% ต่ำสุด 2.5 µs |
| ความละเอียดสำหรับระยะเวลาชีพจร | 0.1% ของความถี่ที่กำหนด |
| สถานะการวินิจฉัย | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: การตรวจสอบเอาต์พุตด้วยความล่าช้า 10 ms เอาต์พุตความเร็วสูง: การตรวจสอบเอาต์พุตด้วยการหน่วงเวลา 10 µs |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: 5 µA เอาต์พุตความเร็วสูง: 25 µA |
| RDS(เปิด) | 140 mΩ |
| แรงดันตกค้าง | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: <0.1 V ที่กระแสไฟที่ระบุ 0.5 A เอาต์พุตความเร็วสูง: <0.9 V ที่กระแสไฟที่ระบุ 0.1 A |
| กระแสไฟลัดวงจรสูงสุด | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: <3 A เอาต์พุตความเร็วสูง: <20 A |
| เปิดเครื่องในกรณีที่ปิดเครื่องเกินหรือไฟฟ้าลัดวงจร | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: ประมาณ.10 ms (ขึ้นอยู่กับอุณหภูมิโมดูล) เอาต์พุตความเร็วสูง: ไม่มีสวิตช์เปิด |
| การสลับล่าช้า | |
| 0 → 1 | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: <300 µs เอาต์พุตความเร็วสูง: <3 µs |
| 1 → 0 | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: <300 µs เอาต์พุตความเร็วสูง: <3 µs |
| เปลี่ยนความถี่ | |
| โหลดตัวต้านทาน | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: สูงสุด500 Hz เอาต์พุตความเร็วสูง: 50 kHz สูงสุด200 kHz (ดูหัวข้อ "การสับเปลี่ยนความถี่ลดลงสำหรับเอาต์พุตดิจิตอลความเร็วสูง") |
| โหลดอุปนัย | ดูหัวข้อ "การสลับโหลดอุปนัย" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | เอาต์พุตมาตรฐานและช่องสัญญาณผสม: ประเภท45 VDC |
| การแยกไฟฟ้า | อีเธอร์เน็ต (IF2), POWERLINK (IF3) และ X2X (IF6) แยกจากกัน จากอินเทอร์เฟซอื่นและจาก PLC ช่องแยกจากรถบัส ช่องสัญญาณไม่แยกจากช่องหรือ PLC |
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | |
| 0 ถึง 2000 m | ไม่มีข้อจำกัด |
| >2000 ม. | ลดอุณหภูมิแวดล้อมลง 0.5°C ต่อ 100 m |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| Derating | ดูหัวข้อ "การสลับความถี่ลดลงสำหรับเอาต์พุตดิจิตอลความเร็วสูง" |
| พื้นที่จัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ขนส่ง | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | แผ่นปิดท้าย X20 (ขวา) รวมอยู่ในการจัดส่ง เทอร์มินัลบล็อก 3 X20 (16 พิน) รวมอยู่ในการจัดส่ง ฝาครอบช่องเสียบโมดูลอินเทอร์เฟซรวมอยู่ในการจัดส่ง |
| ขนาด | |
| ความกว้าง | 164 มม. |
| ส่วนสูง | 99 มม. |
| ความลึก | 75 มม. |
| น้ำหนัก | 310 กรัม |
ผู้ติดต่อ: Candy Wang
โทร: +8618059279924
