| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | CE |

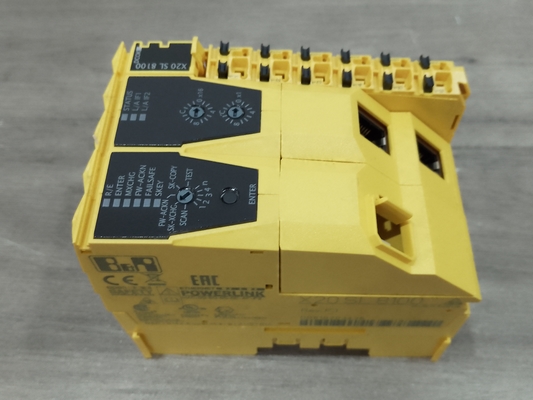

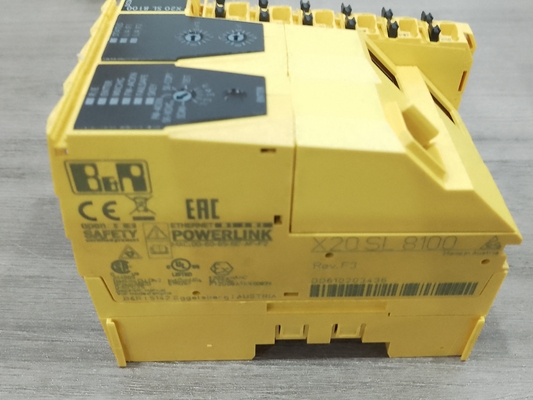

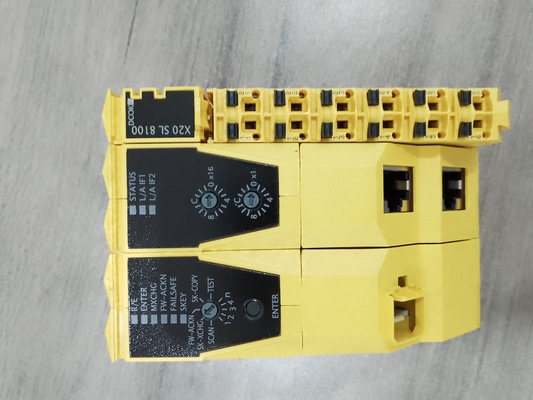

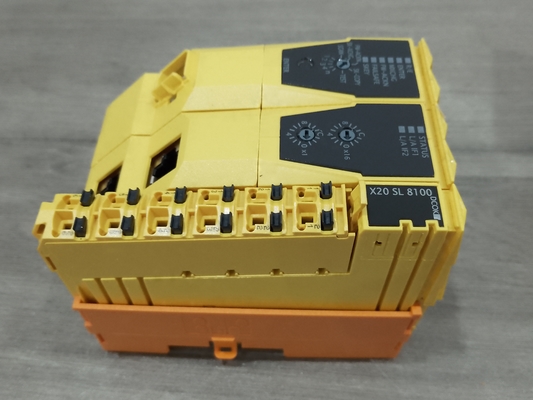

| หมายเลขรุ่น: | X20SL8100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 2-3 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| แบรนด์สินค้า: | บีแอนด์อาร์ | รุ่นสินค้า: | X20SL8100 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูลซีพียู | แรงดันไฟฟ้าขาเข้า: | 24 VDC |
| การบรรจุ: | ต้นฉบับ | การรับประกัน: | 1 ปี |
| ขนาด: | 62.5+0.2*99*75 มม. | น้ำหนัก: | 190g |
| เน้น: | X20SL8100 B&R X20 SYSTEM,B&R X20 SYSTEM โมดูลซีพียู |
||
โมดูลนี้มีฟังก์ชัน SafeLOGIC ที่ช่วยให้เรียกใช้แอปพลิเคชันที่ออกแบบใน SafeDESIGNER ได้อย่างปลอดภัยโมดูลนี้สามารถใช้ในแอปพลิเคชันที่เกี่ยวข้องกับความปลอดภัยได้สูงสุด PL e หรือ SIL 3
นอกจากนี้ โมดูลยังประสานการสื่อสารที่เกี่ยวข้องกับความปลอดภัยของโมดูลทั้งหมดที่เกี่ยวข้องกับแอปพลิเคชันในบริบทนี้ โมดูลยังตรวจสอบการกำหนดค่าของโมดูลเหล่านี้และดำเนินการดาวน์โหลดพารามิเตอร์อัตโนมัติไปยังโมดูลเมื่อจำเป็นสิ่งนี้รับประกันการกำหนดค่าโมดูลที่สอดคล้องและถูกต้องในเครือข่ายจากจุดยืนด้านความปลอดภัยในทุกสถานการณ์ที่เกี่ยวข้องกับการเปลี่ยนโมดูลและการบริการบริการเหล่านี้ดำเนินการโดยตัวควบคุม SafeLOGIC
| อินเทอร์เฟซ | พาวเวอร์ลิงค์ |
| โมดูลระบบ | ซีพียู |
| รหัสประจำตัว B&R | 0xDD61 |
| ความต้องการของระบบ | |
| สตูดิโออัตโนมัติ | 4.0.16 หรือใหม่กว่า |
| รันไทม์การทำงานอัตโนมัติ | V3.08 หรือใหม่กว่า (สำหรับไลบรารี AsSafety F4.06 หรือใหม่กว่า) |
| SafeDESIGNER | 3.1.0 หรือใหม่กว่า |
| ปล่อยความปลอดภัย | 1.7 หรือใหม่กว่า |
| แพ็คเกจเทคโนโลยี mapp | แผนที่ความปลอดภัย 5.7.0 หรือใหม่กว่า |
| คูลลิ่ง | ไม่มีพัดลม |
| ไฟแสดงสถานะ | ฟังก์ชัน CPU, POWERLINK, SafeKEY |
| การวินิจฉัย | |
| ฟังก์ชันซีพียู | ใช่ โดยใช้ไฟแสดงสถานะ LED |
| พาวเวอร์ลิงค์ | ใช่ โดยใช้ไฟแสดงสถานะ LED |
| เซฟคีย์ | ใช่ โดยใช้ไฟแสดงสถานะ LED |
| การใช้พลังงาน | 4.3 ว |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคชูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ใบรับรอง | |
| ส.ศ | ใช่ |
| ยูเคซีเอ | ใช่ |
| ความปลอดภัยในการทำงาน | คูลัส FSPC E361559 ระบบพลังงานและอุตสาหกรรม ได้รับการรับรองความปลอดภัยในการทำงาน ANSI UL 1998:2013 |
| ความปลอดภัยในการทำงาน | IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Cat.4 / PL อี IEC 61511:2004, SIL 3 |
| ความปลอดภัยในการทำงาน | EN 50156-1:2004 |
| เอเท็กซ์ | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| ยูแอล | คูลัส E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | ส.ค.ส. 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I, ดิวิชั่น 2, กลุ่ม ABCD, T5 |
| ดีเอ็นวี | อุณหภูมิ:ก(0 - 45°ซ) ความชื้น:ข(มากถึง 100%) การสั่นสะเทือน:ก(0.7 ก.) อีเอ็มซี:ข(สะพานและดาดฟ้าเปิด) |
| แอล.อาร์ | ENV1 |
| เคอาร์ | ใช่ |
| เอบีเอส | ใช่ |
| อีเอซี | ใช่ |
| EN ISO 13849-1:2015 | |
| หมวดหมู่ | แมว.4 |
| พีแอล | พีแอล อี |
| กระแสตรง | >94% |
| MTTFD | 2500 ปี |
| เวลาภารกิจ | สูงสุด20 ปี |
| IEC 61508:2010, IEC 61511:2004, มอก.62061:2556 |
|
| SIL CL | SIL 3 |
| เอสเอฟ | >90% |
| พีเอฟเอช/พีเอฟเอชง | |
| โมดูล | <1*10-10 |
| openSAFETY แบบใช้สาย | เล็กน้อย |
| openSAFETY แบบไร้สาย | <1*10-14* จำนวนแพ็กเก็ต openSAFETY ต่อชั่วโมง |
| พี.เอฟ.ดี | <2*10-5 |
| ช่วงทดสอบการพิสูจน์ (PT) | 20 ปี |
| การสื่อสารซึ่งกันและกัน | ใช่ |
| รองรับตัวเลือกการทดสอบการใช้งานที่ปลอดภัย | |
| บูล | 512 |
| INT | 64 |
| ยูไอเอ็นที | 64 |
| อาศัย | 64 |
| อู๊ดอินท์ | 64 |
| การสนับสนุน SafeMOTION | ใช่ ขึ้นอยู่กับจำนวนสิทธิ์การใช้งานที่มีอยู่บน SafeKEY |
| สูงสุดจำนวนแกน SafeMOTION | 70 ขึ้นอยู่กับความกว้างของข้อมูลของโมดูลที่ใช้ |
| ความแม่นยำของเวลา | เวลา * 0.05 + รอบเวลาของแอปพลิเคชันความปลอดภัย |
| รอบเวลาของคลาสงานที่สั้นที่สุด | 1 น.ส |
| สูงสุดจำนวน SafeNODE | 100 ขึ้นอยู่กับจำนวนสิทธิ์การใช้งานที่มีอยู่บน SafeKEY |
| สูงสุดจำนวนโหนดที่ควบคุมด้วย POWERLINK | 50 |
| การแลกเปลี่ยนข้อมูลระหว่าง CPU และตัวควบคุม SafeLOGIC | |
| สูงสุดความกว้างของข้อมูลทั้งหมดสำหรับแต่ละทิศทาง | 512 ไบต์ |
| สูงสุดจำนวนจุดข้อมูลสำหรับแต่ละทิศทาง | |
| บูล | 1024 |
| INT | 128 |
| ยูไอเอ็นที | 128 |
| อาศัย | 64 |
| อู๊ดอินท์ | 64 |
| การแลกเปลี่ยนข้อมูลระหว่าง SafeDOMAIN และ SafeDOMAIN | |
| ใช้เป็นการจัดการ SafeDOMAIN | ใช่ เริ่มต้นด้วย mapp Safety 5.10.0 และการอัปเกรดฮาร์ดแวร์ 2.2.1.0 |
| ใช้เป็น SafeDOMAIN ที่เชื่อมต่อ | ใช่ เริ่มต้นด้วย mapp Safety 5.10.0 และการอัปเกรดฮาร์ดแวร์ 2.2.1.0 |
| สูงสุดความกว้างของข้อมูลทั้งหมดสำหรับแต่ละทิศทาง | 64 ไบต์ |
| สูงสุดจำนวนจุดข้อมูลทั้งหมดสำหรับแต่ละทิศทาง | 16 |
| สูงสุดจำนวนจุดข้อมูลสำหรับแต่ละทิศทาง | |
| บูล | 128 |
| INT | 16 |
| ยูไอเอ็นที | 16 |
| อาศัย | 16 |
| อู๊ดอินท์ | 16 |
| สูงสุดจำนวนการจัดการ SafeDOMAIN ที่เชื่อมโยง | เริ่มต้นด้วย mapp Safety 5.10.0 และการอัพเกรดฮาร์ดแวร์ 2.2.1.0: 10 |
| สูงสุดทรัพยากรที่มีอยู่สำหรับรายการหน้าต่างข้อมูล SafeDESIGNER | |
| อินสแตนซ์ FB | 4096 |
| หน่วยความจำเครื่องหมาย | 262,144 ไบต์ |
| หน่วยความจำสแต็ค | 32,768 ไบต์ |
| หน่วยความจำสำหรับข้อมูลอินพุตที่ปลอดภัย | 6144 ไบต์ |
| หน่วยความจำสำหรับข้อมูลเอาต์พุตที่ปลอดภัย | 2048 ไบต์ |
| หน่วยความจำสำหรับข้อมูลอินพุตมาตรฐาน | 1024 ไบต์ |
| หน่วยความจำสำหรับข้อมูลเอาต์พุตมาตรฐาน | 1024 ไบต์ |
| นับเครื่องหมาย | 16,382 |
| ค่าขีดจำกัด SafeDESIGNER เพิ่มเติม | |
| สูงสุดจำนวนประเภทบล็อกฟังก์ชัน | 512 |
| สูงสุดจำนวนตัวแปรบังคับ | 64 |
| สูงสุดจำนวนตัวแปรที่มีสถานะตัวแปร | 1023 |
| แรงดันไฟฟ้าขาเข้า | 24 โวลต์ -15% / +20% |
| อินพุตปัจจุบัน | สูงสุด0.25 ก |
| ฟิวส์ | - |
| การป้องกันการกลับขั้ว | ใช่ |
| ฟิลด์บัส | โหนดควบคุม POWERLINK |
| พิมพ์ | ประเภทที่ 3 |
| ตัวแปร | 2x พอร์ต RJ45 ที่หุ้มฉนวน (ฮับ) |
| ความยาวเส้น | สูงสุด100 ม. ระหว่าง 2 โหนด (ความยาวของส่วน) |
| อัตราการถ่ายโอน | 100 เมกะบิต/วินาที |
| โอนย้าย | |
| ชั้นทางกายภาพ | 100BASE-TX |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | ไม่ |
| การเจรจาอัตโนมัติ | ใช่ |
| Auto-MDI/MDIX | ใช่ |
| นาที.รอบเวลา | |
| ฟิลด์บัส | 200µs |
| ทิศทางการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| ความสูงของการติดตั้งเหนือระดับน้ำทะเล | 0 ถึง 2,000 ม. ไม่จำกัด |
| ระดับการป้องกันตามมาตรฐาน EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | 0 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | 0 ถึง 45°C |
| ลด | - |
| พื้นที่จัดเก็บ | -40 ถึง 85°C |
| ขนส่ง | -40 ถึง 85°C |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่มีการควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่มีการควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่มีการควบแน่น |

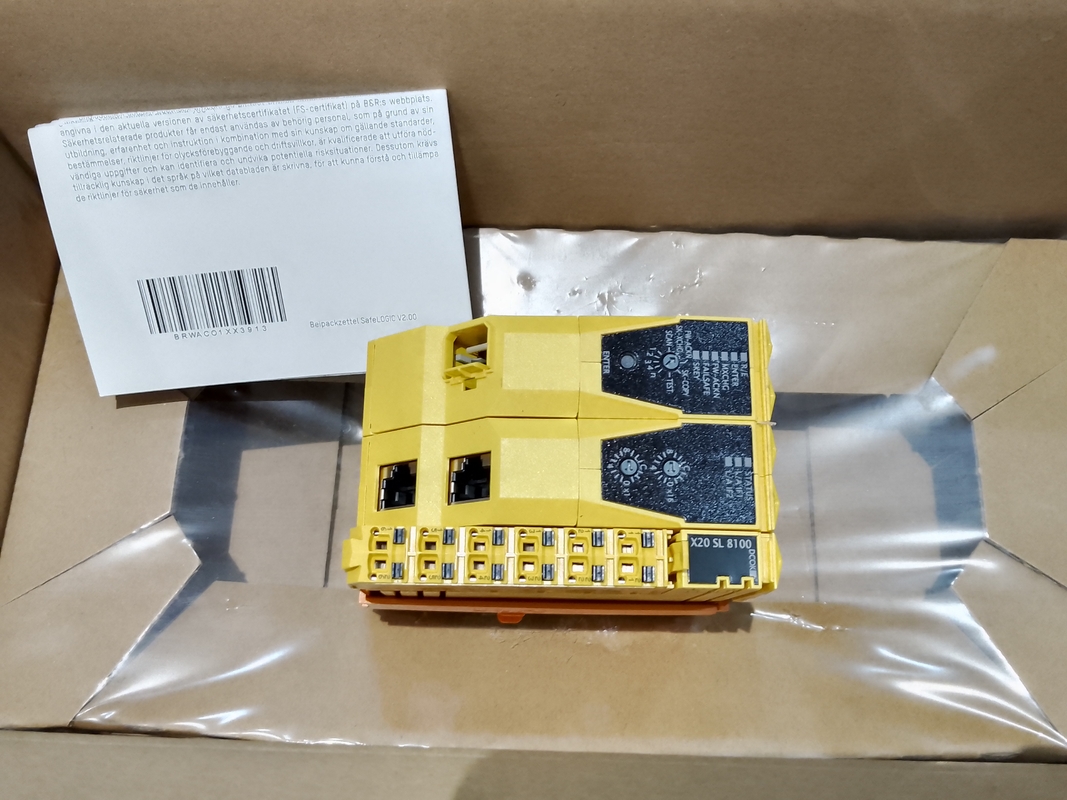

| บันทึก | สั่งซื้อช่วงของฟังก์ชัน SafeKEY และ SafeLOGIC โดยใช้ตัวกำหนดค่า X20MK แผ่นปิดท้าย X20 (ขวา) รวมอยู่ในการจัดส่ง เทอร์มินอลบล็อค X20 12 ขา คีย์นิรภัย รวมอยู่ในการจัดส่ง ฝาครอบ SafeKEY รวมอยู่ในการจัดส่ง |
| ขนาด | |
| ความกว้าง | 62.5+0.2มม |
| ส่วนสูง | 99 มม |
| ความลึก | 75 มม |
| น้ำหนัก | 190 ก |
