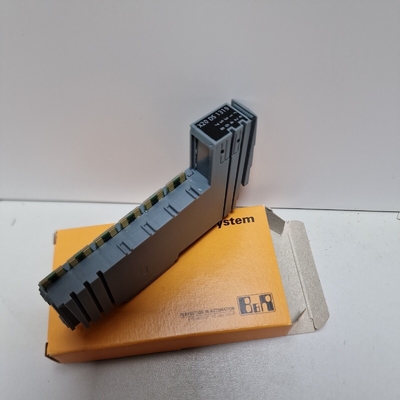

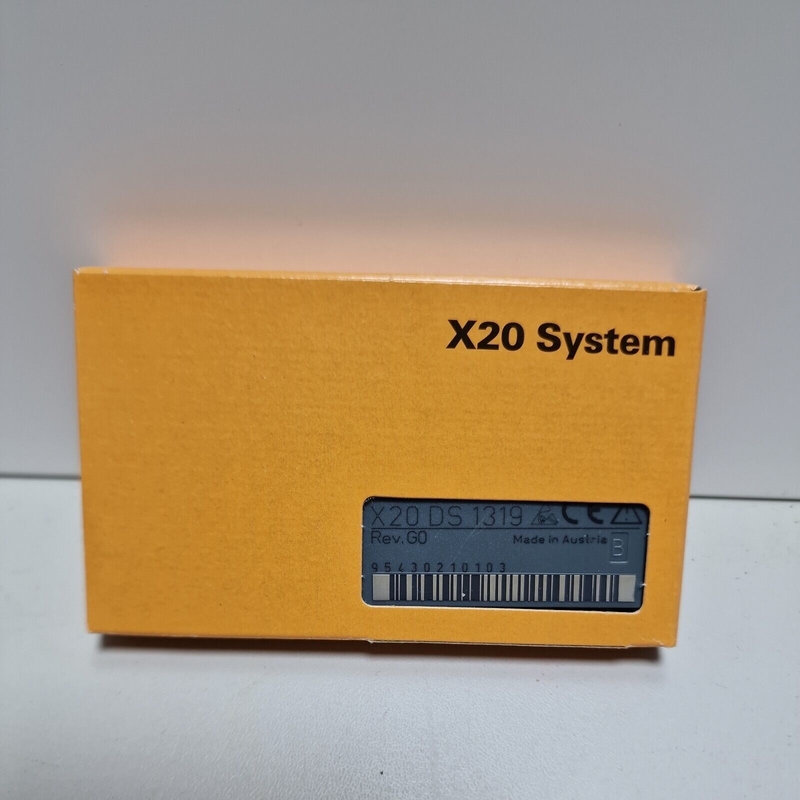

X20DS1319
โมดูลนี้เป็นโมดูลตัวประมวลผลสัญญาณดิจิทัลแบบมัลติฟังก์ชั่นสามารถใช้งานได้อย่างยืดหยุ่นมากสำหรับงานต่างๆ ที่เกี่ยวข้องกับการประมวลผลสัญญาณดิจิทัลหรือการสร้างสัญญาณดิจิทัลแอปพลิเคชันตัวอย่างหลัก 2 รายการ ได้แก่ การควบคุมสเตจเอาต์พุตสเต็ปเปอร์ด้วยสัญญาณพัลส์และทิศทาง หรือใช้เป็นอีมูเลชันเอ็นโค้ดเดอร์ในแอปพลิเคชันนี้ ตัวอย่างเช่น ตัวแปลงความถี่หรือแกนเซอร์โวที่มีฟังก์ชันติดตามความเร็วสามารถติดตามแกนหลักจริงหรือเสมือนได้
คุณลักษณะที่จำเป็นเพิ่มเติมคือฟังก์ชันการประทับเวลาในตัวของโมดูลช่วยให้สร้างเส้นโค้งเคาน์เตอร์แรมป์ได้อย่างแท้จริงโดยไม่ขึ้นกับรอบเวลาบัสระหว่างการจำลองตัวเข้ารหัส เป็นต้นโอนเฉพาะค่าตัวนับเป้าหมายและช่วงเวลาที่ควรถึงเท่านั้นโมดูลจะสร้างค่าตัวนับที่สอดคล้องกันโดยอัตโนมัติในเวลาที่เหมาะสม โดยแม่นยำในความละเอียดระดับไมโครวินาทีและเป็นอิสระจากนาฬิกาบัส
| โมดูล I/O | 4 ช่องสัญญาณดิจิตอลอินพุต, 4 ช่องสัญญาณดิจิตอลที่สามารถกำหนดค่าเป็นอินพุตหรือเอาต์พุต, 1 คู่ตัวนับสากล (ตัวนับเหตุการณ์ 2 ตัว, ตัวนับ AB หรือตัวนับขึ้น/ลง), ตัวสร้างการเคลื่อนที่เชิงเส้น (A/B, ทิศทาง/ความถี่) พร้อมพัลส์อ้างอิงสูงสุดสองตัว , ตัวเข้ารหัสสัมบูรณ์ SSI, โมเมนต์สัมพัทธ์หรือสัมบูรณ์ของขอบอินพุตที่มีความละเอียด μs, I/O ที่ทริกเกอร์ตามเวลา, I/O การสุ่มตัวอย่างมากเกินไป |
| รหัสประจำตัว B&R | 0x2547 |
| ไฟแสดงสถานะ | ฟังก์ชัน I/O ต่อแชนเนล สถานะการทำงาน สถานะโมดูล |
| การวินิจฉัย | |
| การรัน/ข้อผิดพลาดของโมดูล | ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ |
| ผลลัพธ์ | ใช่ โดยใช้ไฟแสดงสถานะ LED |
| การใช้พลังงาน | |
| รสบัส | 0.01 ว |
| I/O ภายใน | 1.5 ว |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคชูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ประเภทของสายสัญญาณ | ต้องใช้สายชีลด์สำหรับสายสัญญาณทั้งหมด |
| ใบรับรอง | |
| ส.ศ | ใช่ |
| ยูเคซีเอ | ใช่ |
| เอเท็กซ์ | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| ยูแอล | คูลัส E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | ส.ค.ส. 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I, ดิวิชั่น 2, กลุ่ม ABCD, T5 |
| ดีเอ็นวี | อุณหภูมิ:ข(0 - 55°ซ) ความชื้น:ข(มากถึง 100%) การสั่นสะเทือน:ข(4 ก.) อีเอ็มซี:ข(สะพานและดาดฟ้าเปิด) |
| แอล.อาร์ | ENV1 |
| เคอาร์ | ใช่ |
| เอบีเอส | ใช่ |
| อีเอซี | ใช่ |
| เค.ซี | ใช่ |
| ปริมาณ | 1 |
| เอาต์พุตตัวเข้ารหัส | 24 V, อสมมาตร (A/B, ทิศทาง/ความถี่) |
| ขนาดเคาน์เตอร์ | 16/32-บิต |
| ปริมาณ | 4 + 4 การกำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| แรงดันไฟฟ้าที่กำหนด | 24 โวลต์ |
| แรงดันไฟฟ้าขาเข้า | 24 โวลต์ -15% / +20% |
| กระแสเข้าที่ 24 VDC | ประมาณ1.3 มิลลิแอมป์ |
| วงจรอินพุต | จม |
| ตัวกรองอินพุต | |
| ฮาร์ดแวร์ | ≤2 µs |
| ซอฟต์แวร์ | - |
| ความต้านทานอินพุต | 18.4 กิโลโอห์ม |
| ฟังก์ชั่นเพิ่มเติม | ตัวเข้ารหัสสัมบูรณ์ SSI คู่เคาน์เตอร์สากล ฟังก์ชันสลักสำหรับคู่นับสากล |
| ความถี่อินพุต | 100 กิโลเฮิรตซ์ |
| เกณฑ์การสลับ | |
| ต่ำ | <5 โวลต์ |
| สูง | >15 โวลต์ |
| ลักษณะการโอเวอร์โหลดของแหล่งจ่ายไฟตัวเข้ารหัส | ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด |
| แรงดันฉนวนระหว่างแชนเนลและบัส | 500 โวลต์ผล |
| ปริมาณ | 1 |
| ขนาดเคาน์เตอร์ | สูงสุด 32 บิตขึ้นอยู่กับตัวเข้ารหัส |
| สูงสุดอัตราการถ่ายโอน | 125 กิโลบิต/วินาที |
| แหล่งจ่ายไฟตัวเข้ารหัส | โมดูลภายใน สูงสุด600 มิลลิแอมป์ |
| แรงดันไฟฟ้าที่กำหนด | 24 V, อสมมาตร |
| ปริมาณ | 1 |
| โหมดการทำงาน | 2x ตัวนับเหตุการณ์, ตัวนับขึ้น/ลง, ตัวนับ AB |
| อินพุตตัวเข้ารหัส | 24 V, อสมมาตร |
| ขนาดเคาน์เตอร์ | 16/32-บิต |
| ความถี่อินพุต | สูงสุด100 กิโลเฮิรตซ์ |
| การประเมิน | |
| เคาน์เตอร์ AB | 4 เท่า |
| เคาน์เตอร์เหตุการณ์ | 2 เท่า |
| เคาน์เตอร์ขึ้น/ลง | 2 เท่า |
| แบบฟอร์มสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| แหล่งจ่ายไฟตัวเข้ารหัส | โมดูลภายใน สูงสุด600 มิลลิแอมป์ |
| ปริมาณ | มากถึง 4 การกำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| ตัวแปร | ดัน/ดึง/ดัน-ดึง |
| แรงดันไฟฟ้าที่กำหนด | 24 โวลต์ |
| แรงดันไฟสลับ | 24 โวลต์ -15% / +20% |
| กระแสไฟขาออกที่กำหนด | 0.1 ก |
| กระแสรวมที่ระบุ | 0.4 ก |
| วงจรเอาท์พุต | อ่างล้างจานและ/หรือแหล่งที่มา |
| การป้องกันเอาต์พุต | การปิดระบบระบายความร้อนในกรณีที่กระแสไฟเกินหรือไฟฟ้าลัดวงจร การป้องกันในตัวสำหรับการสลับโหลดแบบเหนี่ยวนำ |
| สถานะการวินิจฉัย | การตรวจสอบเอาต์พุต |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | สูงสุด25 µA |
| แรงดันตกค้าง | <0.9 V ที่ 0.1 A กระแสไฟฟ้าที่กำหนด |
| กระแสลัดวงจรสูงสุด | <10 ก |
| เปิดสวิตช์ในกรณีที่โอเวอร์โหลดปิดหรือลัดวงจร | ประมาณ10 ms (ขึ้นอยู่กับอุณหภูมิโมดูล) |
| ความล่าช้าในการสลับ | |
| 0 → 1 | <2 µs |
| 1 → 0 | <2 µs |
| สลับความถี่ | |
| โหลดตัวต้านทาน | สูงสุด125กิโลเฮิรตซ์ |
| โหลดอุปนัย | ดูส่วน "การสลับโหลดอุปนัย" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | แรงดันไฟสลับ + 0.6 VDC |
| ฟังก์ชั่นเพิ่มเติม | นาฬิกาสำหรับตัวเข้ารหัสแบบสัมบูรณ์ SSI ตัวสร้างการเคลื่อนที่เชิงเส้น |
| การแยกทางไฟฟ้า |
ช่องทางแยกจากรถประจำทาง
ช่องไม่แยกออกจากช่อง
|
| ทิศทางการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| ความสูงของการติดตั้งเหนือระดับน้ำทะเล | |
| 0 ถึง 2,000 ม | ไม่มีข้อจำกัด |
| >2000 ม | การลดอุณหภูมิโดยรอบ 0.5°C ต่อ 100 ม |
| ระดับการป้องกันตามมาตรฐาน EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| ลด | - |
| พื้นที่จัดเก็บ | -40 ถึง 85°C |
| ขนส่ง | -40 ถึง 85°C |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่มีการควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่มีการควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่มีการควบแน่น |
| บันทึก | สั่งซื้อ 1x เทอร์มินอลบล็อค X20TB12 แยกต่างหาก สั่งซื้อ 1x โมดูลบัส X20BM11 แยกต่างหาก |
