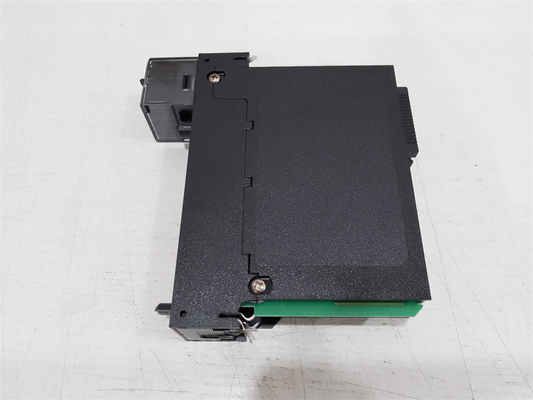

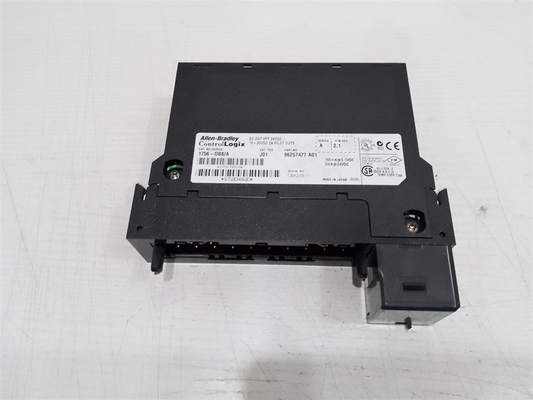

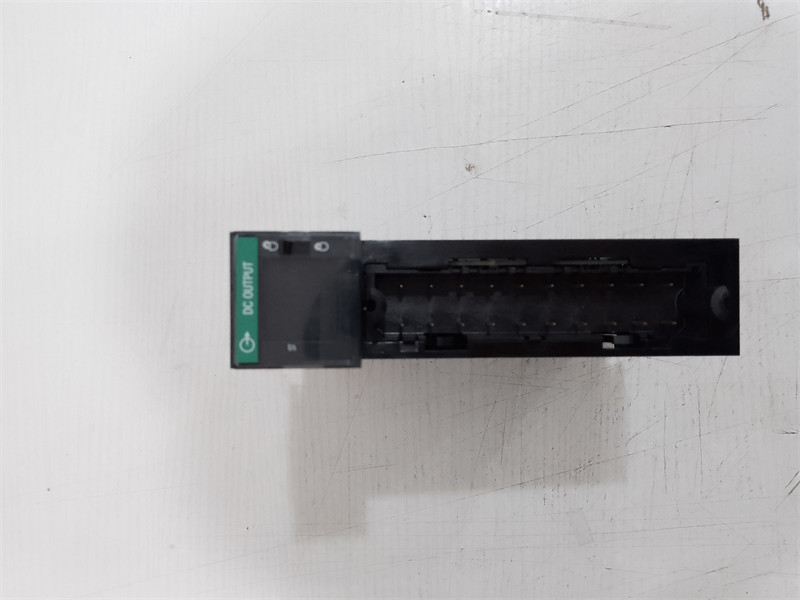

Allen-Bradley 1756-OB8 โมดูลเอาต์พุต ControlLogix Digital DC 8 24VDC

อัลเลน-บราดลีย์ 1756-OB8 เป็นโมดูลการออกแบบคอนโทรลล็อกซ์ (ControlLogix) หน่วยนี้ให้บริการระยะความแรงออกแบบ 10-30 VDC โดยมีค่านามหมาย 24 VDCมันใช้ในการให้พลังงานกับภาระไฟฟ้าที่ทํางานในความแรงดัน DC และภาระ AC, ใช้กับวงจรที่วางไว้

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner module. มันเข้ากันได้เป็นส่วนประกอบ I/O ท้องถิ่นหรือเป็นส่วนหนึ่งของระบบ I/O ที่กระจายมันสามารถติดตั้งกับทุก 1756-ControlLogix chassis ที่มีอยู่และทํางานตามมาตรฐานหรือโหลดพลังงาน.

เครื่อง 1756-OB8 มีความแรงกระแสไฟฟ้า 165 mA ที่ 5.1 VDC และ 2 mA ที่ 24VDC ในขณะที่พลังงานกระแสไฟฟ้าทั้งหมดคือ 0.89 W และการสูญเสียพลังงาน 2.5 W @ 60 ° C (140 ° F) และการสูญเสียความร้อน 8.53 BTU/hr แต่ละช่องของโมดูลการออกนี้สามารถส่งไฟได้สูงสุด 2 แอมเปอร์ @ 60 °C (140 °F) และ 8 แอมเปอร์ @ 60 °C (140 °F) ต่อโมดูล

โมดูลนี้ใช้บล็อกปลายตัวถอดได้ (RTB) เพื่อเชื่อมต่อช่องทางของโมดูลทุกช่องทางกับภาระไฟฟ้าRTBs ที่เข้ากันได้คือ 1756-TBNH และ 1756-TBSH ขณะที่การกด RTB ที่เหมาะสมถูกกําหนดโดยผู้ใช้, การกดกุญแจกล

มันถูกใส่ในการปรับแต่งฮาร์ดแวร์ที่พารามิเตอร์โมดูลและคุณสมบัติสามารถปรับปรุงต่อ / บางพารามิเตอร์เหล่านี้คือ Request Packet Interval (RPI), เวลากรอง,การยับยั้งโมดูล และอื่นๆ อีกมากมาย.

หน่วยนี้ใช้ RTB (Removable Terminal Block) ซึ่งสามารถเป็น 1756-TBNH หรือ 1756-TBSH (20 pin RTB) หน่วยนี้มีรูปแบบการสื่อสารดังต่อไปนี้:เพียงฟัง - การปรับปรุง rack, ข้อมูลการออกเสียง, ข้อมูลการออกเสียงฟังเท่านั้น, และข้อมูลการออกเสียงตามกําหนด

โมดูล 1756-OB8 มีประเภทความดันของแหล่ง DC 12/24 โวลต์ และช่วงการทํางาน 10 ถึง 30 โวลต์ DC. การดึงปัจจุบันของมันคือ 165 mA ที่ 5.1V และ 2 mA ที่ 24V. มีพลังงานด้านหลัง 0.89 W,ด้วยการระบายความร้อนสูงสุด 2.5 W ในอุณหภูมิ 60 องศาเซลเซียส (140 องศาฟาเรนไฮต์) และการระบายความร้อน 8.53 BTU/hrกระแสการรั่วไหลสูงสุดของโมดูลนี้คือ 1 mA ต่อจุด และในระหว่างการทํางาน, มันมีความแรงดันสูงสุด 1.2V DC ที่ 2 A. มันยังมีกระแสไฟฟ้าสูงสุด 2 A ต่อจุดที่ 60 องศาเซลเซียสและกระแสไฟฟ้าสูงสุด 8 A ที่ 60 องศาเซลเซียสต่อโมดูล.กระแสแรงกระตุ้นต่อจุดคือ 4 A สําหรับ 10 ms แต่ละที่ซ้ําทุก 1 s ที่ 60 องศาเซลเซียสและกระแสความแรงขั้นต่ําของมันคือ 2 mA ต่อจุด. โมดูลของความดันแยกเป็นต่อเนื่องที่ 250V โมดูลนี้ยังให้คุณสามารถปรับเปลี่ยนรัฐในโหมดความผิดพลาดต่อจุดและรัฐในโหมดโปรแกรมต่อจุดตัวเลือกสําหรับทั้งสองคือ Hold Last Stateช่วงอุณหภูมิสําหรับโมดูล 1756-OB8 คือ 0 ถึง 60 องศาเซลเซียสเมื่อทํางานและ -40 ถึง 85 องศาเซลเซียสเมื่อไม่ทํางานมันยังมีอุณหภูมิอากาศรอบตัวสูงสุด 60 องศาเซลเซียส และความชื้นสัมพันธ์ที่ไม่ผสมผสานของ 5% ถึง 95%.
