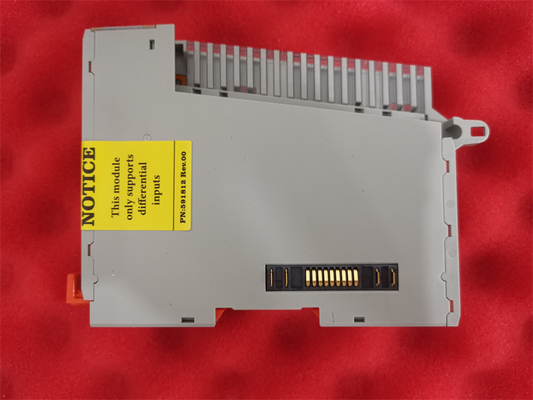

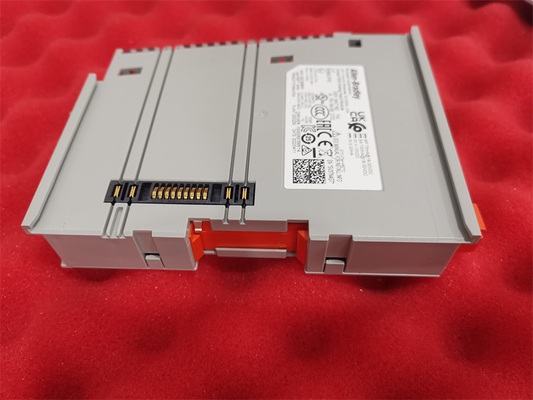

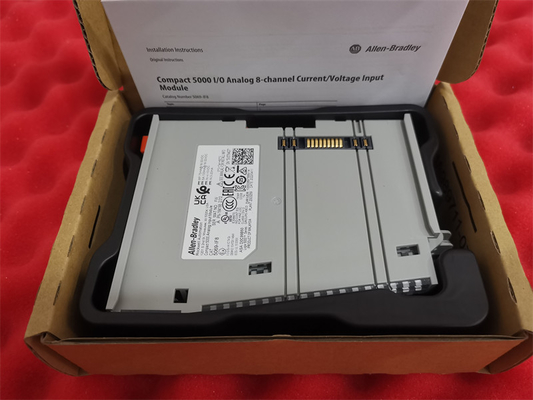

Allen-Bradley 5069-IF8 โมดูลช่องอินพุตอะนาล็อกดิฟเฟอเรนเชียลแปด (8) โมดูล

Allen-Bradley 5069-IF8 เป็นโมดูล I/O Compact 5000 โมดูลนี้เป็นโมดูลเข้าแบบแอนาล็อก ซึ่งมีช่องทางเข้าแบบแตกต่างกัน 8 ช่องทาง โดยความสม่ําเสมอ ระดับสัญญาณความดันคือ ±10VDC0-10VDC และ 0-5VDC ในขณะที่ใช้ บริเวณสัญญาณปัจจุบันคือ 0-20 mA และ 4-20 mA.

โมดูล 5069-IF8 มักจะใช้ในการเชื่อมต่อเซ็นเซอร์และตัวส่งอานาล็อก โมดูลนี้รับสัญญาณอานาล็อกและแปลงข้อมูลที่ได้รับเป็นข้อมูลดิจิตอลการแปลงทําผ่าน Sigma-Delta Two 24 บิต Analog to Digital Converter (ADC). ข้อมูลที่แปลงถูกบันทึกไว้ในรูปแบบข้อมูลจุดลอย IEEE 32 บิต ข้อมูลดิจิตอลที่แปลงอาจถูกประมวลผลต่อไปเพื่อเปิดการแจ้งเตือนข้อมูลบนเครื่องการปรับขนาดเป็นหน่วยวิศวกรรม และการเก็บตัวอย่างช่องทางในเวลาจริง.

โมดูลนี้มีเวลาสแกนของ 625 μs ต่อช่องทางและ 2.5 ms ต่อกลุ่ม. มันยังมีกรองเข็มเข้าที่เลือกได้ด้วยการเลือก 5, 10 (50/60 Default), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hzการตั้งค่ากรองเหล่านี้มักจะใช้เพื่อทําให้ข้อมูลเป็นเส้น โดยเฉพาะข้อมูลการเข้าที่ผิดปกติและเปลี่ยนแปลงอย่างรวดเร็วภายในระยะเวลาสั้น. นอกจากนี้โมดูลนี้สามารถใช้งานได้กับเทอร์มินัล Highway Adressable Remote Transducer (HART) ผู้ใช้เพียงแค่ต้องเพิ่ม 250?ความต้านทานในวงจรปัจจุบันสําหรับความสอดคล้องของเครื่องส่ง HARTหน่วยนี้มีการป้องกันความแรงเกินและการตรวจสอบวงจรเปิดที่ติดตั้ง การตรวจสอบวงจรเปิดถูกตรวจสอบเมื่อระดับสัญญาณอยู่ใต้ระดับที่กําหนด เช่น + ระดับเต็ม< 2 s สําหรับความกระชับกําลังและช่วง 4...20 mA, < 2 s

ความดันแบบร่วมช่องต่อช่องของโมดูลนี้คือ +/- 10Vนอกจากนี้ยังมาพร้อมกับการป้องกันความดันเกินสูงสุดของ +/- 30V DC ทั้งในโหมดความดันและปัจจุบัน และด้วยการป้องกันความดันเกินสูงสุดของ +/- 30 mA ในโหมดปัจจุบัน. แดรฟ์นี้มี LED ตัวชี้วัด I/O สีเหลือง/สีแดง 8 ดวง และ LED ตัวชี้วัดโมดูลสีเขียว/สีแดง 1 ดวง ใช้กล่องแบบเปิด และมีการปรับขนาดโรงงานพลังงาน MOD Power หรือพลังงานบัสโมดูลของโมดูลนี้มีช่วงความดันและช่วงความดัน Passthrough ของ 18-32V DC สําหรับทั้งสองช่วง, กระแสไฟฟ้าสูงสุดคือ 75 mA และกระแสไฟฟ้าที่ระบุสูงสุดคือ 9.55 mA. โมดูล 5069-IF8 มีเซ็นเซอร์แอคจิวเอเตอร์ (SA) Field Power ระยะความแรงกดของ 18-32V DCระยะความแรงดันผ่าน 0-32V DC, กระแสแรงสนามสูงสุดคือ 100 mA และกระแสไฟฟ้าที่ระบุสูงสุดของโมดูลคือ 9.95 A. การสูญเสียพลังงานสูงสุดของมันคือ 2.1 W ในโหมดแรงดันและ 2.4 W ในโหมดกระแสไฟฟ้า,ขณะที่การระบายความร้อนสูงสุดคือ 7.2 BTU / ชั่วโมงในโหมดแรงดันและ 8.2 BTU / ชั่วโมงในโหมดกระแสไฟฟ้า นอกจากนี้มันทํางานได้ดีที่สุดในอุณหภูมิ 0-60 oC และมันสามารถเก็บรักษาได้ในอุณหภูมิ -40-85 oC
