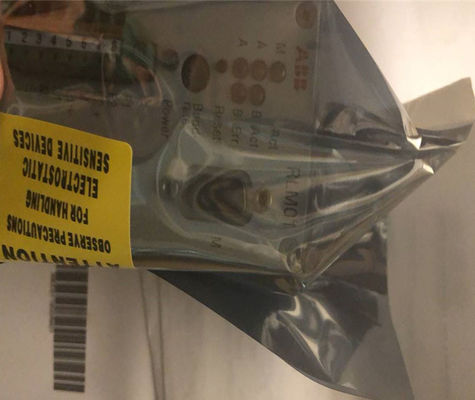

ABB RLM01 3BDZ000398R1 PROFIBUS โมดูลเชื่อมต่อการรีดันซี RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS โมดูลเชื่อมต่อการรีดันซี้

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:


คําอธิบาย:

อุปกรณ์สนามที่มีอินเตอร์เฟซ DP PROFIBUS เดี่ยวเท่านั้น สามารถบูรณาการในเครือข่าย PROFIBUS ที่เหลือใช้ โดยใช้ RLM01มันเปลี่ยนเส้นสองเส้นที่เหลือเกินเป็นเส้น DP PROFIBUS หนึ่งเส้นหรือกลับกันRLM01 เสริมรูปแบบสัญญาณและขนาดของข้อมูลที่เข้า และติดตามกิจกรรมและสถานะความผิดพลาดของทั้งสามเส้น

โมดูล RLM01 สามารถตั้งอยู่ตรงๆ ข้างหน้าเจ้าของ ช่วงรถเมล์ที่มีลูกทาสหลายคน หรือตรงหน้าลูกทาสแต่ละคนสถานี PROFIBUS หลายแห่งที่มีคอปเลอร์ที่เหลือใช้ สามารถเชื่อมต่อโดยตรงกับ PROFIBUS ที่ได้รับการทําให้เหลือใช้โดย RLM01. สถานีที่มีแค่อินเตอร์เฟซเดียวสามารถวางอยู่บนเส้น A หรือบนเส้น B. สถานีอินเตอร์เฟส PROFIBUS RLM01 แต่ละแห่งสามารถทํางานได้ถึง 31 สถานี PROFIBUS

ความหลากหลายของสาย:
โมดูลนี้ขยายรูปแบบและขนาดของสัญญาณของข้อมูลที่ได้รับและติดตามทั้งสามเส้นในส่วนของกิจกรรมและความผิดพลาดความผิดปกติใด ๆ ที่ได้รับการจดหมายด้วยความช่วยเหลือของ LED บนแผ่นด้านหน้ามีข้อความที่เหมาะสมสําหรับจุดประสงค์การวินิจฉัยและสามารถรับได้บนสายปลาย 8 ด้าน

การรวมสายที่เหลือ:
ข้อมูลที่มาก่อนผ่านเส้น A หรือเส้น B (ดูแผนภูมิด้านบน) โดยมีการเริ่มต้นของกรอบที่ถูกต้อง จะถูกส่งต่อต่อต่อต่อกับเชื่อมต่อ Mเลือกเส้น A หรือเส้น B อย่างสุ่มหากพบความผิดพลาดในเส้น A โลคติกการควบคุมจะเปลี่ยนไปสู่เส้น B ซึ่งยังมีอยู่ ขั้นตอนเดียวกันในทางกลับสําหรับเส้น B

การแยกเส้นที่ไม่จําเป็น:
ข้อมูลที่มาผ่านเส้น M กับการเริ่มต้นของกรอบที่ถูกต้อง จะถูกส่งไปพร้อมกันกับการเชื่อมต่ออีกสองสาย A และ B หากการเริ่มต้นของกรอบไม่ถูกต้องโลคิกการควบคุมไม่ได้ผลิตข้อมูลใด ๆ ที่ A และ B.
เพื่อเพิ่มความพร้อมของ RLM 01 เอง, การให้บริการพลังงานที่เหลือกับ 24 V DC สามารถเชื่อมต่อ.โลจิกการติดตามตรวจสอบว่าความกระชับกําลังทั้งคู่มีอยู่หรือไม่และรายงานการทํางานผิดปกติใด ๆ ที่อาจเกิดขึ้น.
