Bently Nevada 330980-71-CN 3300 XL NSv ระบบแลกเปลี่ยนความใกล้ชิด

เบนท์ลี่ เนวาดา330980-71-CN 3300 XL NSv ระบบแปลงความใกล้ชิด

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คําอธิบาย:

การใช้หลักของ 3300 XL NSv Transducer System คือสําหรับพื้นที่ที่คอนเตอร์บอร์การจํากัดการมองด้านข้างหรือมองหลังจํากัดการใช้ Bently Nevada 3300 และ 3300 XL 5 และ 8 มมมันยังเหมาะสมสําหรับการใช้งานเป้าหมายขนาดเล็ก เช่น การวัดการสั่นสะเทือนทางรัศมีบนแกนที่เล็กกว่า 51 มิลลิเมตร (2 นิ้ว) หรือตําแหน่งแกนบนเป้าหมายที่ราบเล็กกว่า 15 มิลลิเมตร (0.6 นิ้ว)มันถูกใช้เป็นหลักในการใช้งานต่อไปนี้บนเครื่องบรรจุหมุนที่มีฟิล์มของเหลวที่มีแกนเล็ก ๆ หรือการมองด้านข้างที่ลดลง:

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer Systemการปรับปรุงจากระบบ RAM 3300 เป็นระบบ 3300 XL NSv สามารถใช้โซนด์, สายขยาย และระบบติดตามที่มีอยู่พร้อมกับเซ็นเซอร์ใกล้เคียง 3300 XL NSvการปรับปรุงจาก 3000-ซีรีย์หรือ 7000-ซีรีย์ระบบแทรนสดูเซอร์ต้องเปลี่ยนสัญจร, สายขยายและเซ็นเซอร์ Proximitor ด้วยองค์ประกอบ NSv

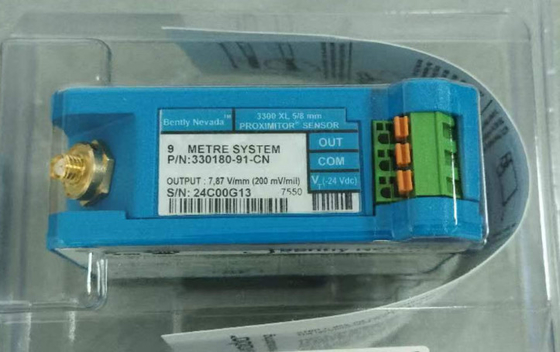

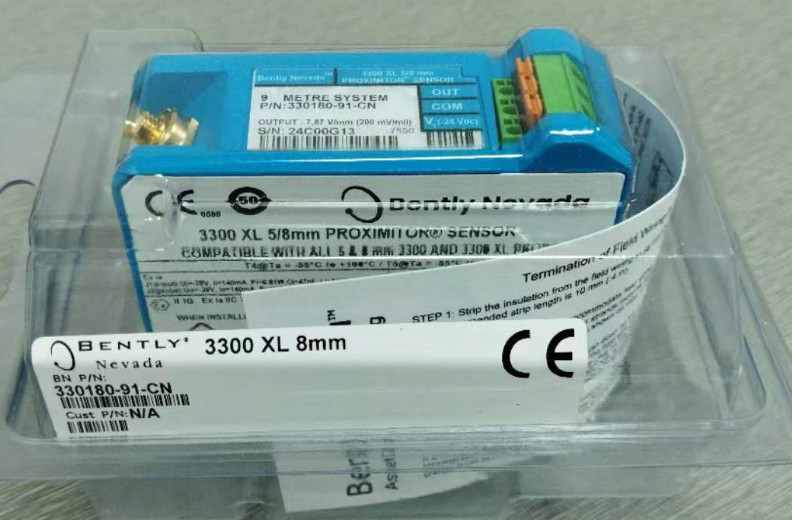

3300 XL NSv Proximitor Sensor มีลักษณะคล้ายกับที่พบใน 3300 XL 8 mm Proximitor Sensorการออกแบบบางของมันทําให้ผู้ใช้สามารถติดตั้งมันในทั้งการติดตั้ง DIN-rail ความหนาแน่นสูงหรือการปรับปรุงการติดตั้งแผ่นที่ดั้งเดิมมากขึ้นการปรับปรุงความต้านทาน RFI/EMI ทําให้เซ็นเซอร์ใกล้เคียง 3300 XL NSv สามารถได้รับการอนุมัติเครื่องหมาย CE ของยุโรปโดยไม่ต้องพิจารณาการติดตั้งพิเศษความคุ้มกัน RFI นี้ยังป้องกันสัญญาณวิทยุความถี่สูงที่อยู่ใกล้เคียงจากมีผลกระทบต่อระบบเครื่องแปลงสปริงล็อค เทอร์มินัลสตรีปบนเซนเซอร์ Proximitor ไม่ต้องการเครื่องมือการติดตั้งพิเศษและอํานวยความสะดวกต่อสายไฟสนามที่รวดเร็วและแข็งแกร่งมาก

โซนด์และสายขยาย 3300 NSv มีความสอดคล้องทางกลและทางไฟฟ้า และสามารถแลกเปลี่ยนกันได้กับสายขยายและสายขยาย 3300 RAM ของ Bently Nevada ก่อนหน้านี้โซน NSv มีความทนทานทางเคมีเพิ่มขึ้น เมื่อเทียบกับ โซน RAM 3300ซึ่งทําให้มันสามารถใช้ได้ในแอพพลิเคชั่นเครื่องปรับกระบวนการหลายอย่างคุณลักษณะการมองด้านข้างของ 3300 NSv โซนด์ยังเหนือกว่าของ 3000-ซีรีส์ 190 โซนด์เมื่อแกปปิ้ง 3300 NSv โซนด์ในระยะทางเดียวกันจากเป้าหมายโซนด์.

โซน 3300 NSv มีการจัดทําโครงการโซนที่แตกต่างกัน, รวมถึงเส้นโซน 1⁄4 -28, 3⁄8 -24, M8 X 1 และ M10 X 1 ที่ป้อมกันและไม่ป้อมกัน.โซน 3300 NSv มัดกลับมาเป็นมาตรฐานด้วย 3⁄8 -24 หรือ M10 X 1 threadsองค์ประกอบทั้งหมดของระบบแปลงมีทองเหลือง Plated ClickLoc Connectors. คลิกล็อก Connectors ล็อคลงในที่และป้องกันการเชื่อมต่อจากการปลดวิธี TipLocmolding ที่ได้รับสิทธิบัตรให้การเชื่อมโยงที่แข็งแรงระหว่างปลายของซอนด์และร่างกายซอนด์การออกแบบ CableLoc ที่ได้รับสิทธิบัตรจาก Bently Nevada ให้แรงดึง 220 N (50 ปอนด์) และเชื่อมเคเบิลโซนด์ไว้อย่างมั่นคงกับปลายโซนด์แผ่นป้องกันเครื่องเชื่อมแนะนําให้ใช้ในการเชื่อมต่อสายเคเบิลซอนด์-ต่อ, รวมถึงการเชื่อมต่อสายเคเบิลกับเซ็นเซอร์ Proximitor. เครื่องป้องกันตัวเชื่อมกันป้องกันของเหลวส่วนใหญ่จากการเข้าสู่ตัวเชื่อม ClickLoc และมีผลกระทบต่อสัญญาณไฟฟ้าอย่างไม่ดี ((2)
