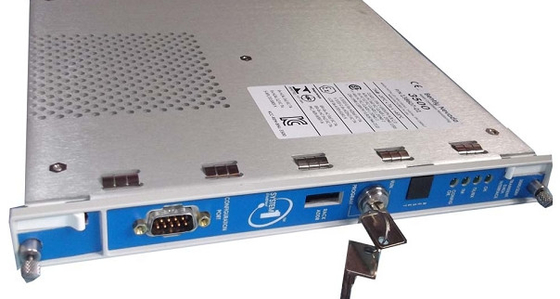

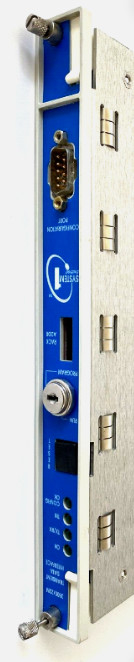

Bently Nevada 3500/22M 138607-01 โมดูลอินเตอร์เฟซข้อมูลชั่วคราวมาตรฐาน

เบนท์ลี่ เนวาดา3500/22M 138607-01 โมดูลอินเตอร์เฟซข้อมูลชั่วคราวมาตรฐาน

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คําอธิบาย:

อินเตอร์เฟซข้อมูลชั่วคราว 3500 (TDI) เป็นอินเตอร์เฟสระหว่างระบบติดตาม 3500 และซอฟต์แวร์บริหารเครื่องจักร System 1® ของ Bently NevadaTDI ผสมผสานความสามารถของ 3500/20 Rack Interface Module กับความสามารถในการรวบรวมข้อมูลของโปรเซสเซอร์การสื่อสาร เช่น TDXnet. TDI ทํางานในสล็อต RIM ของราค 3500 ร่วมกับจอ M (3500/40M, 3500/42M เป็นต้น)) เพื่อรวบรวมข้อมูลสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปการจับข้อมูลแบบสแตตติกเป็นมาตรฐานกับ TDI อย่างไรก็ตามการใช้ช่องเปิดดิสก์แบบตัวเลือกจะอนุญาตให้การจับข้อมูลแบบไดนามิกหรือระยะสั้นเช่นกันTDI ได้มีการปรับปรุงในหลายพื้นที่เมื่อเทียบกับโปรเซสเซอร์การสื่อสารก่อนหน้านี้นอกจากการรวมฟังก์ชันโปรเซสเซอร์การสื่อสารใน rack 3500.

TDI ให้ฟังก์ชันบางอย่างที่เหมือนกันกับเรคทั้งหมด แต่ TDI ไม่เป็นส่วนหนึ่งของเส้นทางการติดตามที่สําคัญและไม่มีผลต่อการทํางานที่เหมาะสมและปกติของระบบการติดตามทั้งหมดจําเป็นต้องมี TDI หรือ RIM หนึ่งตัวต่อเร็ก. TDI ใช้แค่สล็อตเดียวในราค และตั้งอยู่เสมอในสล็อต 1 (ข้างกับเครื่องพลังงาน)

สําหรับการใช้งาน Triple Modular Redundant (TMR) ระบบ 3500 ต้องการ TDI แบบ TMR นอกจากฟังก์ชัน TDI มาตรฐานทั้งหมดTMR TDI ยังทําการเปรียบเทียบช่องจอ. การตั้งค่า TMR 3500 ทําการติดตามการลงคะแนนด้วยการใช้การตั้งค่าที่ระบุในตัวเลือกของจอTMR TDI เปรียบเทียบผลการออกจากสาม (3) มอนิเตอร์ที่เหลือเกิน. หาก TMR สังเกตว่าข้อมูลจากหนึ่งในเครื่องจอเหล่านั้น ไม่เท่าเทียมกันอีกต่อไป (ภายในเปอร์เซ็นต์ที่ตั้งค่า) กับสองเครื่องที่เหลือมันจะติดป้ายตัวจอว่ามีความผิดพลาด และวางเหตุการณ์ในรายการเหตุการณ์ระบบ.

ใช้ในการวาง rack 3500 ในรูปแบบ RUN หรือ โปรแกรม รูปแบบ RUN ทําให้การทํางานปกติของ rack และล็อคการเปลี่ยนแปลงการตั้งค่าโปรแกรมโหมดอนุญาตให้การทํางานปกติของ rack และยังอนุญาตให้การตั้งค่า rack ท้องถิ่นหรือไกล. คีย์สามารถถอนออกจาก rack ในตําแหน่งใด ๆ, ยอมให้สวิตช์ยังคงอยู่ในตําแหน่ง RUN หรือโปรแกรมการล็อคสวิตช์ในตําแหน่ง RUN ช่วยให้คุณจํากัดการปรับปรุงราคที่ไม่ได้รับอนุญาตการล็อคสวิตช์ในตําแหน่งโปรแกรม

ราง 3500 จะแสดงให้เห็นเมื่อมันทํางานปกติ หรือเมื่อพบความผิดพลาดภายในราง ผู้ใช้สามารถเลือกตัวติดต่อที่ OPEN หรือ CLOSED เพื่อประกาศสถานการณ์ NOT OKรีเล่นี้ทํางานตลอดเวลาในระดับที่ใช้พลังงานปกติ.

ดิสก์นี้ใช้ในการเปิดจํานวนช่องทางของข้อมูลไดนามิกที่ TDI จะสนับสนุน; ข้อมูลไดนามิกหมายถึงความสามารถในการรวบรวมรูปคลื่น มีสองระดับของข้อมูลไดนามิก:จุดสภาพคงที่เป็นช่องทางที่รวบรวมข้อมูลรูปคลื่น ทั้งเนื่องจากคําสั่งของซอฟต์แวร์หรือเนื่องจากเหตุการณ์เตือน, และดังนั้นรองรับค่าปัจจุบัน, การจับรูปคลื่นที่กําหนดไว้, และการจับข้อมูลสัญญาณเตือน.จุดที่ผ่านมาให้ฟังก์ชันทั้งหมดของจุดที่มั่นคงด้วยความสามารถเพิ่มเติมของการรวบรวมรูปคลื่นเนื่องจากความแตกต่างของปารามิเตอร์ เช่น ความเร็วของเครื่อง.
