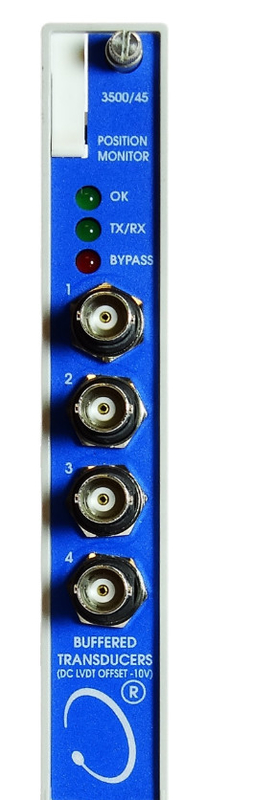

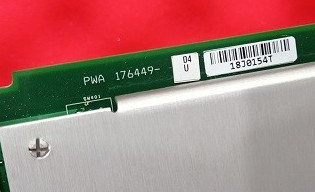

Bently Nevada 3500/45 176449-04 มอนิเตอร์ตําแหน่งรับข้อมูลจากตัวแปรความใกล้ชิด

เบนท์ลี่ เนวาดา3500/45 176449-04 มอนิเตอร์ตําแหน่งรับข้อมูลจากเครื่องแปรความใกล้ชิด

รายละเอียดสินค้า:

คําอธิบาย:

3500/45 Position Monitor เป็นอุปกรณ์ 4 ช่องที่ยอมรับข้อมูลจากเครื่องแปลงความใกล้ชิด, เครื่องแปลงตําแหน่งหมุน (RPT), DC Linear Variable Differential Transformers (DC LVDT),เครื่องแปลงความแตกต่างแบบแปรเปลี่ยนแบบเส้นตรง (AC LVDT), และตัววัดพลังงานหมุน มอนิโตรปรับสภาพการเข้าและเปรียบเทียบสัญญาณที่ปรับสภาพกับสัญญาณเตือนที่สามารถโปรแกรมได้โดยผู้ใช้

คุณสามารถโปรแกรมช่องทางแต่ละช่องทาง โดยใช้โปรแกรม 3500 Rack Configuration Software เพื่อทําหน้าที่ต่อไปนี้:

l ตําแหน่งแกน (แรงผลัก)

l การขยายความแตกต่าง

l การขยายความแตกต่างแบบสแตนดาร์ด Single Ramp

l การขยายความแตกต่างของพานเดียวที่ไม่มาตรฐาน

l การขยายความแตกต่างของรัมป์คู่

l การขยายความแตกต่างที่สมบูรณ์แบบ

l ตําแหน่งของวาล์ว

เป้าหมายหลักของ 3500/45 Position Monitor คือการให้บริการต่อไปนี้

การป้องกันเครื่องจักรโดยการเปรียบเทียบปริมาตรการติดตามอย่างต่อเนื่องกับปริมาตรการตั้งค่าสัญญาณเตือนที่ตั้งค่าเพื่อขับเคลื่อนสัญญาณเตือน

ข้อมูลเครื่องจักรที่จําเป็นสําหรับบุคลากรปฏิบัติการและบํารุงรักษา

ช่องทางแต่ละช่องทางขึ้นอยู่กับการตั้งค่า โดยทั่วไปเงื่อนไขสัญญาณเข้าของมันเพื่อผลิตปริมาตรต่าง ๆ ที่เรียกว่าตัวแปรที่วัดคุณสามารถตั้งค่าตั้งค่าเตือนสําหรับตัวแปรที่วัดเป็นกิจกรรมแต่ละตัว และค่าตั้งค่าอันตรายสําหรับตัวแปรที่วัดเป็นกิจกรรมใด ๆ สองตัว.

เมื่อเพิ่มเครื่องตรวจตําแหน่ง 3500/45 ไปยังระบบ 3500 ที่มีอยู่แล้ว ต้องมี firmware และซอฟต์แวร์ในรุ่นต่อไปนี้ หรือรุ่นใหม่กว่านี้

3500/20 RIM Firmware rev. G

3500 โปรแกรมการตั้งค่า 2.41

3500 การเก็บข้อมูล 2.20

3500 จอแสดงผล 1.20

3500/93 โมดูลอินเตอร์เฟซจอ 135799- 01

แฟร์มแวร์ rev. G

สําหรับ Valve Position ใช้ RPT คุณต้องมี 3500 Configuration Software 3.00 หรือสูงกว่า
