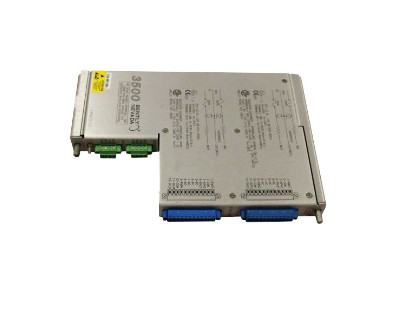

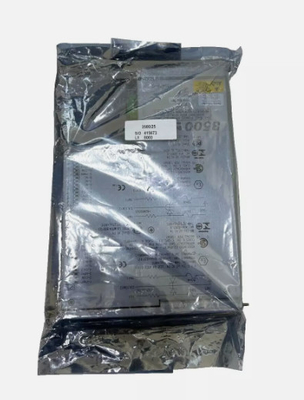

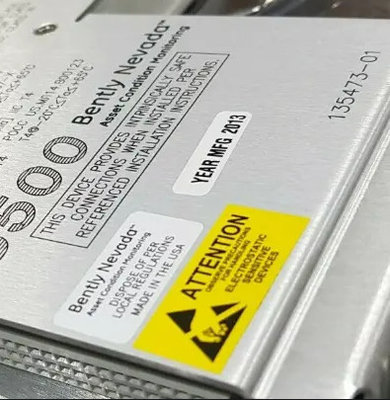

Bently Nevada 3500/25-01-03-00 135473-01 คีย์ฟาซอร์ โมดูล I/O ภายใน

เบนท์ลี่ เนวาดา3500/25-01-03-00 135473-01 คีย์ฟาซอร์ โมดูล I/O ป้องกันภายในที่มีปลายภายใน

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คําอธิบาย:

3500/25 Enhanced Keyphasor Module เป็นโมดูลขนาดครึ่งสูง 2 ช่อง ใช้ในการส่งสัญญาณ Keyphasor ไปยังโมดูลจอใน rack 3500 The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerระบบป้องกันเครื่องจักร 3500 สามารถรับสัญญาณ Keyphasor ได้ถึง 4 สัญญาณในระบบปกติ และถึง 8 สัญญาณ Keyphasor ในระบบคู่

(สัญญาณ keyphasor เป็นครั้งหนึ่งต่อการหมุนหรือ multiplevent-per-turn จักรวาลจาก shaft หมุนหรือเกียร์ ใช้ในการวัดเวลาที่แม่นยํา สามารถ 3500 โมดูลจอและภายนอก อุปกรณ์วินิจฉัยเพื่อวัดหมุนแกน ปริมาตรความเร็วและเวกเตอร์ เช่น การสั่นสะเทือน 1X อัมพลิทูดและเฟส)

โมดูล Keyphasor ที่พัฒนาขึ้น เป็นโมดูลระบบ 3500 ที่ปรับปรุงขึ้นมันให้ความสามารถในการประมวลผลสัญญาณ Keyphasor ที่ขยายมากกว่าการออกแบบก่อนหน้านี้ในขณะที่ยังคงมีความสอดคล้องด้านล่างที่สมบูรณ์แบบในแง่ของรูปแบบ, ติดต่อและทํางานกับโมดูล Keyphasor ที่มีอยู่เพื่อใช้ในระบบเก่า โมดูล Keyphasor, PWA 125792-01, ถูกเปลี่ยนโดยสิ้นเชิงโดยโมดูล 149369-01 ที่อัพเดท

เมื่อการเข้า Keyphasor ระบบจําเป็นสําหรับการใช้งาน Triple Modular Redundant (TMR) ระบบ 3500 ควรใช้ 2 โมดูล Keyphasor ในระบบนี้โมดูลทํางานพร้อมกันเพื่อให้สัญญาณ Keyphasor ทั้งหลักและรองไปยังโมดูลอื่น ๆ ใน rack.

โมดูล I/O Keyphasor ที่แยกออกถูกออกแบบมาสําหรับการใช้งานที่สัญญาณ Keyphasor ถูกผูกคู่กันกับอุปกรณ์หลายอย่าง และต้องการการแยกออกจากระบบอื่น เช่น ระบบควบคุม The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

ความตั้งใจของโมดูล I/O นี้เป็นหลักในการวัดความเร็วของ shaft และไม่ใช่ระยะแต่ I/O นี้นําไปสู่การเปลี่ยนแปลงระยะที่สูงกว่าเล็กน้อยกว่า I/O ที่ไม่แยกตัว.
