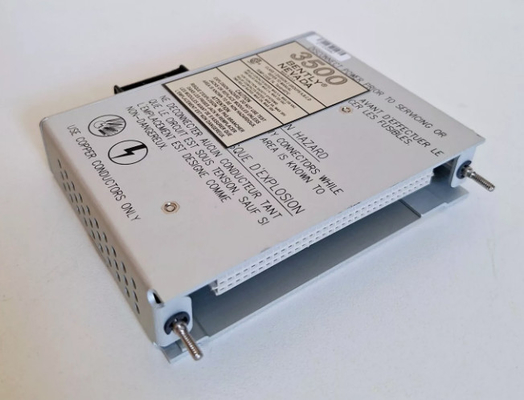

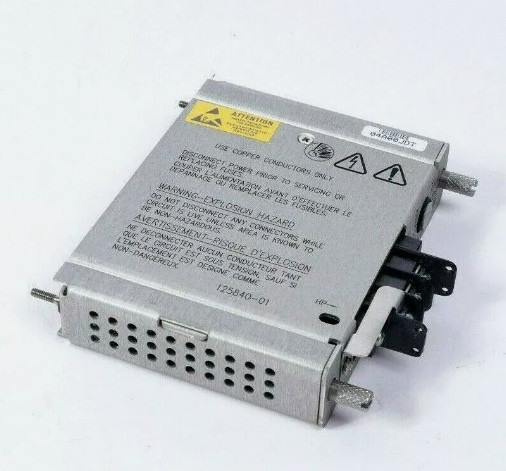

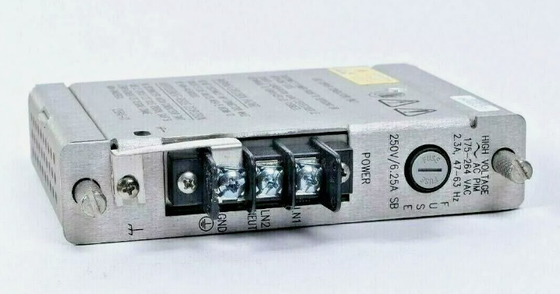

Bently Nevada 3500/15-02-02-00 125840-01 แหล่งไฟฟ้า โมดูลการใส่พลังงานแรงสูง (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 แหล่งไฟฟ้า โมดูลการใส่พลังงานแรงสูง (PIM)

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คําอธิบาย:

ระบบ 3500 ให้การติดตามต่อเนื่องออนไลน์ เหมาะสําหรับการใช้งานป้องกันเครื่องจักรและถูกออกแบบมาเพื่อตอบสนองความต้องการของมาตรฐาน API 670 ของสถาบันปิโตรเลียมอเมริกัน สําหรับระบบดังกล่าวการออกแบบระบบแบบโมดูเลอร์ที่ใช้รากประกอบด้วยองค์ประกอบดังต่อไปนี้

3500/05 กล่องเครื่องมือ (จําเป็น)

จํานวน 1 หรือ 2 เครื่องไฟฟ้า 3500/15 (จําเป็น)

โมดูล 3500/22M transient data interface (TDI) (จําเป็น)

หน่วยจอ 3500/XX หนึ่งหรือหลายหน่วย (จําเป็น)

หน่วยเรเล่ 3500/32M (4 ช่อง) หรือ 3500/33 (16 ช่อง) หนึ่งหรือหลายหน่วย (ไม่จําเป็น)

หนึ่งหรือสอง 3500/25 คีย์ฟาซอร์* โมดูล (ไม่จําเป็น)

โมดูล Gateway การสื่อสาร 3500/92 หนึ่งหรือหลาย Module (ไม่จําเป็น)

โมดูล input/output (I/O) (จําเป็น)

3500/94M VGA Display (ไม่จํากัด)

ป้องกันความปลอดภัยภายในหรือภายนอก หรือเครื่องกักกันไฟฟ้าไฟฟ้าสําหรับอุปกรณ์ในพื้นที่อันตราย (ไม่จําเป็น)

3500 ซอฟต์แวร์การตั้งค่าระบบ (จําเป็น) ส่วนประกอบระบบถูกอธิบายอย่างละเอียดในส่วนต่อไปนี้และในใบข้อมูลส่วนตัวของพวกเขา

เครื่องไฟฟ้า 3500 เป็นโมดูลสูงครึ่ง และต้องติดตั้งในสล็อตที่ออกแบบพิเศษอยู่ด้านซ้ายของราคราค 3500 สามารถบรรจุหนึ่งหรือสองปัจจัยพลังงาน (การผสมผสานใด ๆ ของ AC และ / หรือ dc) และใด ๆ ของปัจจัยพลังงานสามารถให้พลังงานกับราคเต็ม. หากติดตั้ง, การให้บริการที่สองทําหน้าที่เป็นสํารองสําหรับการให้บริการหลัก. เมื่อการให้บริการสองกําลังติดตั้งใน rack,การให้บริการในสล็อตด้านล่างทําหน้าที่เป็นการให้บริการหลัก และการให้บริการในสล็อตด้านบนทําหน้าที่เป็นการให้บริการสํารองการถอดหรือใส่โมดูลไฟฟ้าใด ๆ จะไม่ขัดขวางการทํางานของราค ตราบใดที่ไฟฟ้าที่สองถูกติดตั้ง3500 พลังงานไฟฟ้ารับความวัดการเข้าที่กว้างขวางและแปลงพวกเขาไปยังความวัดที่ยอมรับสําหรับการใช้งานโดยอื่น ๆ 3500 โมดูล. มี 3 รุ่นของเครื่องพลังงานพร้อมกับระบบป้องกันเครื่องจักร 3500 ซีรีส์ ดังนี้

• แรงไฟ AC

• แหล่งไฟฟ้าปริมาตรแรงสูง

• แหล่งไฟฟ้าแบบดันต่ํา

เครื่องไฟฟ้า 3500/15 สามารถสั่งได้สําหรับพลังงานเข้า AC หรือ DC, ให้ความสอดคล้องกับแหล่งระบายไฟฟ้าทั่วโลก. เครื่องกรองเสียงสายเป็นมาตรฐาน.Rack 3500 สามารถทํางานจากปัสดุเดียว, หรือไฟฟ้าสองสายสามารถใช้เพื่อให้มีส่วนเกินสําหรับสถานการณ์ที่ไม่สามารถทนต่อการหยุดไฟฟ้า

แหล่งไฟฟ้าคู่อยู่ที่ตําแหน่งด้านบนและด้านล่างของสล็อตราคซ้ายสุด แหล่งไฟฟ้าที่เหลือใช้สามารถใช้แหล่งไฟฟ้าแยกกันได้ เช่นพลังงานไฟฟ้าหลัก (ล่าง) สามารถทํางานได้ด้วยพลังงาน 120 Vac ในขณะที่พลังงานไฟฟ้าสํารอง (บน) สามารถใช้จากแหล่ง 24 Vdc ที่ไม่ขาดสาย.

แต่ละปั๊มพลังงานสามารถให้พลังงานกับเรคทั้งหมดและโมดูลของมันพลังงานไฟฟ้าด้านล่างทําหน้าที่เป็นพลังงานหลักสําหรับ rack ในขณะที่พลังงานด้านบนทําหน้าที่เป็นสํารองเตรียมพร้อมที่จะทํางานทันทีและอัตโนมัติในฐานะเครื่องให้พลังงานราฟหลัก โดยไม่หยุดการทํางานของราฟในกรณีที่เครื่องให้พลังงานราฟหลักล้มเหลว

โมดูล 3500/15 Power Supply มีฟังก์ชันการติดตามตนเองที่ทําให้มันสามารถกําหนดว่าความเข้มข้นการออกทั้งหมดของมันอยู่ในรายละเอียด.โมดูลประกาศนี้ผ่านไฟฟ้าสีเขียว OK LED บนแผ่นด้านหน้าของไฟฟ้า.
