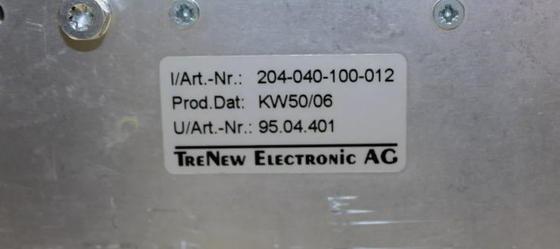

ABE040 204-040-100-012 ระบบ Rack 19 " Rack ความสูง 6U

ABE040 204-040-100-012รากระบบ 19 "รากความสูง 6U

รายละเอียดสินค้า:

คําอธิบาย:

VM MPS สามารถตั้งอยู่ในราคขนาด 19 นิ้ว (84TE) ความสูง 6U (6HE) ที่เรียกว่ารากระบบ VM600 มี 2 แบบของรากนี้คือ ABE040 และ ABE042 ซึ่งเหมือนกัน ยกเว้นตําแหน่งของรากที่ติดตั้ง

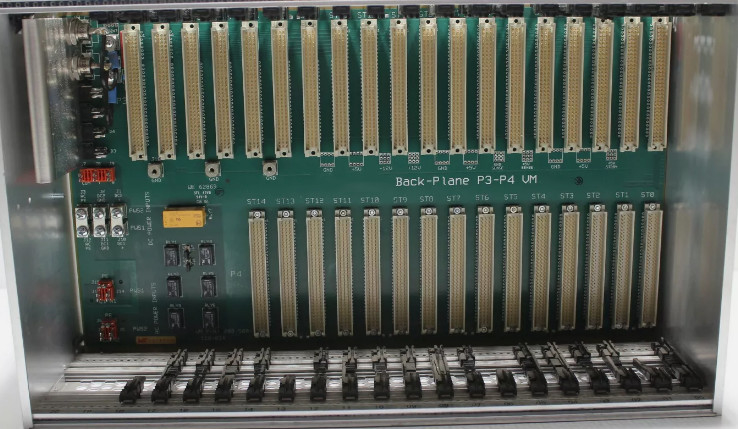

ABE040 มีกรงบัตรด้านหน้าและกรงบัตรด้านหลัง. กรงบัตรถูกแยกแยกโดยรังหลัง

รูปแบบของแผ่นหน้าและแผ่นหลังของราคขึ้นอยู่กับชนิดของบัตรที่ติดตั้งอยู่ในกรงบัตรสอง

การ์ดส่วนใหญ่ที่ติดตั้งในด้านหลังของราก 19 นิ้วมาตรฐาน (ABE04x) ใช้กลไกการล็อคออนไลน์เพื่อช่วยให้แน่ใจว่าการ์ดถูกติดตั้งในสล็อตที่ถูกต้อง (เช่นในสล็อตตรงหลังการ์ดประมวลผลที่เกี่ยวข้องในด้านหน้าของราค)รวมถึงบัตร IOC4T, IOC8T และ IRC4

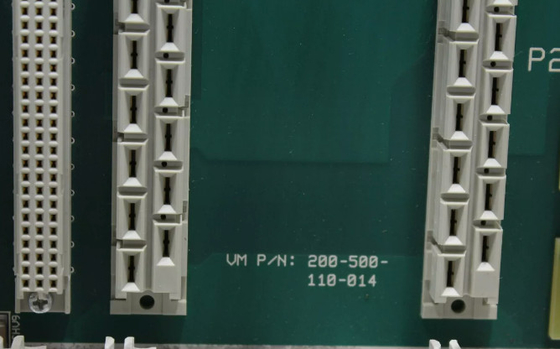

ใน racks ABE04x แต่ละสล็อตของ backplane มีลักษณะเป็นเอกลักษณ์, ไฮร์ดแวร์รหัสไบนารี 4 หลัก

การ์ดที่นํามาใช้กลไกการปิดคีย์อิเล็กทรอนิกส์นี้ มีธนาคารของ ไมโครสวิตช์ที่สามารถใช้ในการมอบหมายเลขสล็อตให้กับบัตร.รหัสนี้ถูกบันทึกไว้ในบันทึกการมอบหมายเลขสล็อต (ที่อยู่) บนบัตร (IOC4T, IOC8T หรือ IRC4)

การ์ดแต่ละใบจะเปรียบเทียบเลขสล็อตกับเลขสล็อตที่ติดสายแข็งที่รหัสอยู่บนแผ่นหลังของราค (rack) ผลของการเปรียบเทียบมักจะแสดงบน LED SLOT ERROR บนแผ่นการ์ด:

• ถ้ารหัสเหมือนกัน LED จะเป็นสีเขียว

• ถ้ารหัสไม่เหมือนกัน LED จะเป็นสีแดง
