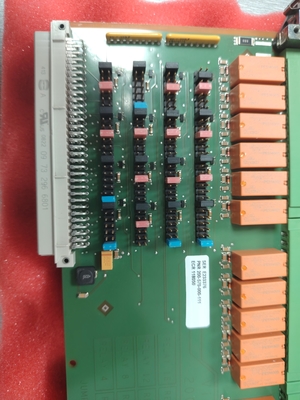

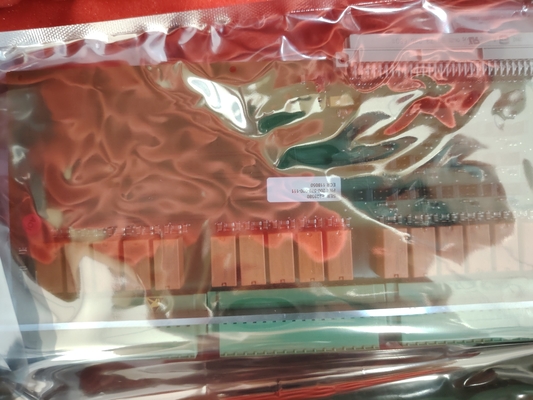

RLC16 200-570-101-013 การ์ดรีเล่ย์ในคลัง การ์ดระบบ ESD

RLC16 200-570-101-013การ์ดรีเล่ย์ในคลัง การ์ดระบบ ESD

รายละเอียดสินค้า:

คําอธิบาย:

พานีล RLC16 มีปลายสกรูสามสําหรับแต่ละ 16 รีเล่

• NC ติดต่อเรเล่ที่ปิดปกติ

• NO ∙ ติดต่อรีลเล่ย์ที่เปิดปกติ

• COM ️ สายต่อสลับร่วม

พฤติกรรมจริงของตัวเรเล่แต่ละตัวขึ้นอยู่กับกระโดดบนบัตร RLC16 ตัวอย่างเช่นตัวเรเล่สามารถตั้งค่าให้ใช้พลังงานปกติ (NE) หรือใช้พลังงานปกติ (NDE)

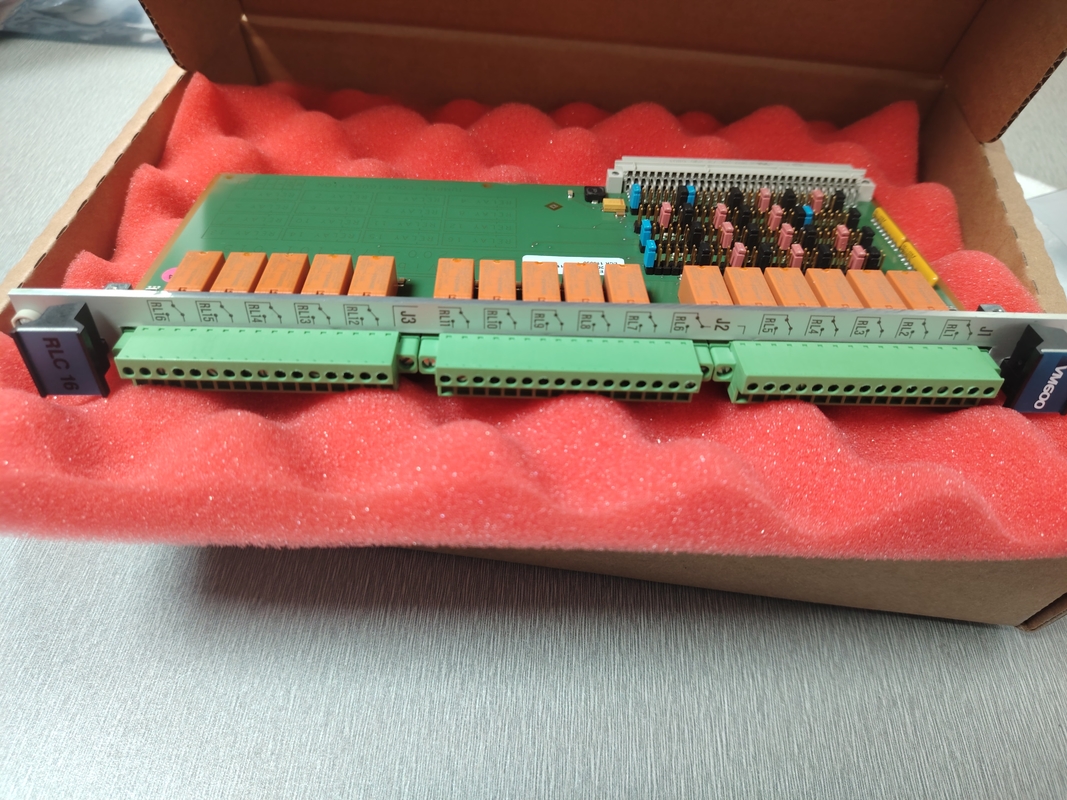

แผน RLC16 (ด้านหลังของราค) ประกอบด้วยสามแผ่นปลายที่ระบุว่า J1, J2 และ J3 แต่ละแผ่นประกอบด้วยซ็อตและเครื่องเชื่อมที่ประกอบด้วย 16 สกรูปลายปลายสกรูสามารถยอมรับสายไฟที่มีส่วนข้าม ≤ 1.5 มม.

แต่ละโซเคตและเครื่องเชื่อมคู่สามารถติดตั้งระบบกุญแจกล เพื่อป้องกันการเชื่อมไม่ถูกต้อง

RLC16 ใช้เพื่อเสริมตัวเรเล่ (ท้องถิ่น) บนบอร์ดบนบอร์ด IOC4T และบอร์ด IOC8T. เครื่องกระโดดบน RLC16 ต้องตั้งพร้อมกับการตั้งค่าบอร์ดเหล่านี้

การ์ด RLC16 ไม่มีกลไกการกั้นอิเล็กทรอนิกส์ใด ๆ เพื่อป้องกันการติดตั้งมันในสล็อตที่ผิดของ rack ระบบ VMนี่คือเพราะ RLC16 ไม่รวมถึงความฉลาดใด ๆ (คือ, มันไม่ได้ถูกโปรแกรมด้วยการตั้งค่า) และไม่ทํางานเป็นคู่บัตร (เช่น MPC4 / IOC4T หรือ AMC8 / IOC8T)

ถึงแม้ว่าการ์ด RLC16 จะสามารถติดตั้งได้ ในสล็อตทุกๆ รีคตําแหน่งสล็อตจริงของบัตร RLC16 ในระบบที่ตั้งค่าถูกกําหนดโดย Open Collector (OC) Bus และรายละเอียดอื่น ๆ ของ VM MPS.
