CMC16 200-530-025-014 การ์ดติดตามสภาพ ในคลัง

CMC16 200-530-025-014 การ์ดติดตามสภาพในคลัง

รายละเอียดสินค้า:

คําอธิบาย:

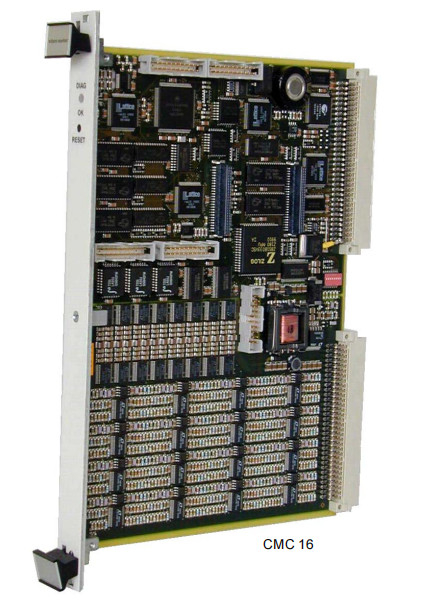

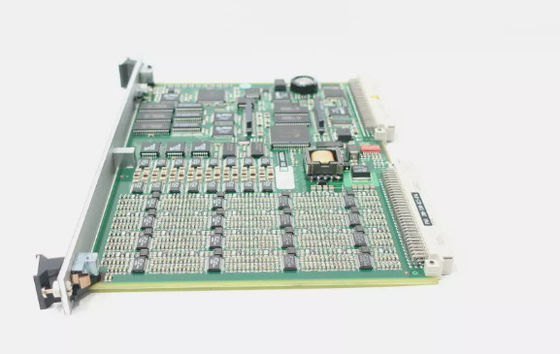

การ์ดติดตามสภาพ CMC 16 เป็นองค์ประกอบกลางในระบบติดตามสภาพ (CMS) ของ VM

หน่วยรับข้อมูลด้านหน้าที่ฉลาดนี้ (DAU) ใช้ร่วมกับโปรแกรม VM CMS เพื่อรับการวิเคราะห์และส่งผลให้กับคอมพิวเตอร์เจ้าภาพ ผ่านโมดูล CPU M ซีรีส์ VM600 พร้อมเครื่องควบคุม Ethernet หรือโดยตรงผ่านสายเชื่อมต่อลําดับ.

หน่วยเข้าสามารถเขียนโปรแกรมได้อย่างเต็มที่ และสามารถรับสัญญาณที่แสดงความเร็ว, เทียบระยะ, การสั่นสะเทือน (ความเร่ง, ความเร็วหรือการย้าย), ความดันแบบไดนามิก, rotor airgap และโปรไฟล์เสาสัญญาณไดนามิก หรือ สัญญาณเกือบสติกสัญญาณสามารถนําเข้าจากการ์ดป้องกันเครื่องจักร (MPC 4) ที่อยู่ใกล้เคียงกัน ผ่าน VM600 ราบัส และ Tacho Bus หรือภายนอกผ่านเครื่องเชื่อมปลายสกรูบน IOC 16Tโมดูล IOC 16T ยังสามารถปรับสัญลักษณ์และป้องกัน EMC และอนุญาตให้การเข้าถูกนําไปยัง CMC 16, ซึ่งรวมถึง 16 เครื่องกรองป้องกันการติดตามแบบโปรแกรมได้ และเครื่องแปลง Analog-to-Digital (ADC)การแปลงจากระดับเวลาเป็นระดับความถี่ (Fast Fourier Transform), การสกัดแบนด์, การแปลงหน่วย, การตรวจสอบขั้นต่ํา, และการสื่อสารกับระบบเจ้าภาพ

10 Output ที่มีให้บริการต่อช่องสามารถรวมถึง RMS, สูงสุด, สูงสุด-สูงสุด, สูงสุดจริง, ค่าสูงสุด-สูงสุดจริง, Gap, Smax, หรือวงจรที่สามารถตั้งค่าได้ใด ๆ โดยใช้สเปคตรที่ได้รับร่วมหรือไม่ร่วมกันการเร่ง (g), ความเร็ว (ใน / วินาที, มม / วินาที) และการย้าย (มิล, ไมครอน) สัญญาณได้รับการตอบสนองและสามารถแปลงเพื่อการแสดงให้กับมาตรฐานใด ๆ.,ตัวอย่างเช่น เพียงแต่ถ้าการเปลี่ยนแปลงของค่าเกินขั้นต่ําที่กําหนดไว้ก่อน คุณค่ายังสามารถมีค่าเฉลี่ยเพื่อการลดความเรียบง่ายหรือลดเสียง

CMC 16 รับและประมวลผลข้อมูลความละเอียดสูงที่บันทึกไว้ในระยะเวลาที่ถูกกําหนดไว้หรือในการตรวจจับสัญญาณเตือน (รูปคลื่น, สเปคตรและวงโคจร)ประเภทหน้าต่าง, รูปแบบการเฉลี่ยและจํานวนเฉลี่ยสามารถตั้งค่าได้อย่างเต็มที่ความสามารถยังมีอยู่ในการกระตุ้นการจับข้อมูลที่ใช้เวลานานกว่าหลายนาที โดยใช้ ช่องทาง Oscilloscope Modeโดยเฉพาะตอนเปิดเครื่อง

ลักษณะ

• 16 ช่องทางไดนามิกที่สามารถตั้งค่าได้เป็นตัวอย่าง
• 16 ฟิลเตอร์และ ADCs ปรับปรุงการปรับปรุงแบบปรับปรุงแบบตรงข้าม
• 4 ช่องแรกยังสามารถตั้งค่าเป็น input tacho
• 12 ช่องทางล่าสุดยังสามารถตั้งค่าเป็นค่ากระบวนการ
• สถาปัตยกรรม ME
• การจัดตัวอย่างแบบสynchronous และ asynchronous ที่สามารถตั้งค่าได้
• FFT ความละเอียดสูง 3200 เส้น
• 10 การออกแบบที่สามารถปรับแต่งได้อย่างเต็มที่ต่อช่องทาง ซึ่งสามารถเป็นช่วงความถี่ หรือการออกแบบที่ใช้ช่วงเวลา
• ระเบิดที่สามารถตั้งค่าได้ 6 ระเบิดต่อผลิตที่ผ่านการประมวลผล
• รายการ, รายการเตือน และ รายการยกเว้น
• การจัดเก็บพัสดุพัสดุในเครื่อง

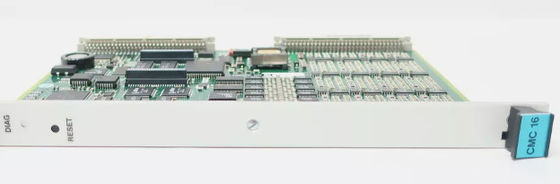

• การแสดงสถานะโดย LED 3 สีบนแผ่นหน้า
• การใส่ / การถอดการ์ดโดยตรงด้วยการตั้งค่าอัตโนมัติ
• ตัวเลือกการสื่อสาร Ethernet และ RS-4851 ซีเรียล
