GE IS215UCCAM03A Advanced Control Board Mark VI โมดูลควบคุม CPCI

GE IS215UCCAM03A Advanced Control Board Mark VI โมดูลควบคุม CPCI

รายละเอียดสินค้า:

คําอธิบาย:

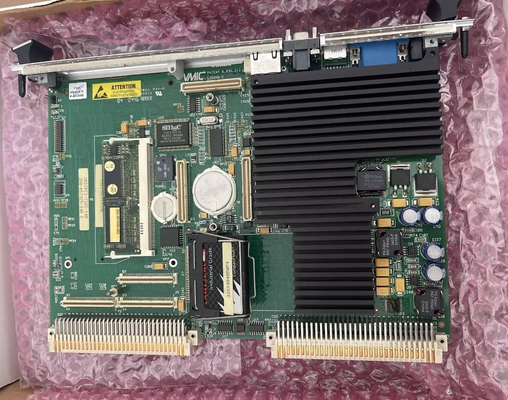

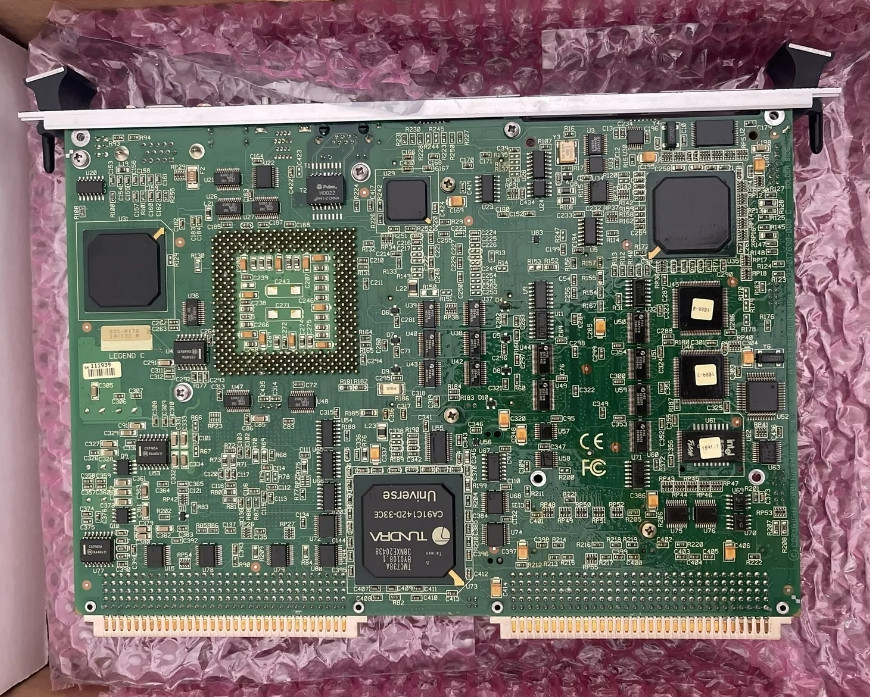

บอร์ดนี้คือบอร์ด IS215UCCAM03A เป็นหนึ่งในเครื่องควบคุม UCCx ที่ใช้เครื่องควบคุม UCCx เป็นเครื่องคอมพิวเตอร์ที่มีแผ่นเดียวที่เรียกว่า CompactPCI หรือ CPCIบอร์ดนี้เป็นส่วนหนึ่งของระบบ Mark VIe ผลิตโดย General Electric, แม้ว่ารุ่นเฉพาะนี้จะถือว่ามีความสอดคล้องกับรุ่นระบบ Mark VIeS ภายหลังเช่นกัน รุ่นนี้โดยพื้นฐานคือบอร์ด IS215UCCAH3 ร่วมกับ IS200EPMC128 MB ของความจําแฟลช, และ DRAM 128 MB ระบบควบคุมทัวบิน Mark VI ซีรี่ย์ที่รองรับอุปกรณ์ IS215UCCAM03A CompactPCI หน่วยการประกอบการเป็นบางส่วนของซีรีย์ผลิตภัณฑ์ GE Mark ที่อธิบายตัวเองเนื่องจากความจริงที่ว่ามันมีอยู่ด้วยการใช้งานที่สามารถทํางานได้ในระบบควบคุมและจัดการของก๊าซที่เข้ากันได้กับ General Electricรวมเครื่องขับเคลื่อนอัตโนมัติของอุปกรณ์เรือนลมและอุปกรณ์เรือนควายนี้ต้องถือว่าเป็นการปรับปรุงการใช้งานที่สมบูรณ์แบบบน Mark V ระบบควบคุมเทอร์ไบน์ที่มีอยู่ก่อนหน้านี้ซีรีส์ของชื่อซีรีส์ที่ขยายเต็มที่คล้ายกัน, เนื่องจากการใช้งานที่เป็นไปได้ของ Mark V Series มีอยู่ในสถานที่ทํางานที่จํากัดกว่าที่ใช้แก๊สและควายเท่านั้น

IS215UCCAM03A Compact PCI เป็นบอร์ดประมวลผลสล็อตเดียวที่มีชุดของรายละเอียดสินค้าที่เป็นเอกลักษณ์และสําคัญ. บอร์ดนี้มี LED หลายอันบนหน้าของบอร์ด.บางส่วนของ LED เหล่านี้; UDH Ethernet Status, Status, DC, Diag, IONet Ethernet, และ ON LED มี 3 สถานะสําหรับ UDH Ethernet LED มี Active LED ที่จะกระพริบ และมี Speed LEDซึ่งเป็นสีเขียวสําหรับ 100 BaseTX, และสีเหลืองสําหรับ 10 เบซ T. ตัวชี้วัด LED เหล่านี้มักถูกกระตุ้นโดยการสับสนของ IS215UCCAM03A รายละเอียดสิ่งแวดล้อมหรือความต้องการพลังงานPCB UCCA นี้แนะนําให้ทํางานในอุณหภูมิระหว่าง 0 ถึง 60 องศาเซลเซียสณ อุณหภูมิที่เหมาะสมในการเก็บรักษา ตั้งแต่ -45 ถึง 85 องศาเซลเซียส

ระยะความชื้นสําหรับรุ่นนี้ถูกกําหนดให้อยู่ที่ 5 ถึง 95% และมันมีความสูงในการทํางาน 0 ถึง 10,000 ฟุต กับความสูงในการเก็บของ 0 ถึง 40,000 ฟุตเหนือระดับทะเลในแง่ของแรงสกัดแรง input, IS215UCCAM03A ต้องการความกระชับกําลัง + 3.3 V dc, 3.5 A ทายาท, 4.25 A สูงสุดและ + 5 V dc, 150 mA ทายาท, 300 mA สูงสุดมีชุดของท่าเรือและโปรโตคอลนิติบุคลากร Specific สําหรับบอร์ด IS215UCCAM03A, ซึ่งแตกต่างกันไม่น้อย. ดังที่แสดงในแผนภูมิองค์ประกอบ IS215UCCA ด้านล่าง; อินเตอร์เฟซอีเทอร์เน็ต EPMC ประกอบด้วยสามพอร์ต, เครื่องเชื่อม RJ-45,และคู่สับเปลี่ยนของ 10BaseT และ 100BaseTX เครื่องเชื่อมภายในอินเตอร์เฟซอีเทอร์เน็ต EPMC มีโปรโตคอลที่ใช้ในการสื่อสารระหว่างแพ็ค I/O และคอนโทรเลอร์; โปรโตคอลเหล่านี้คือโปรโตคอล TCP/IP

IS215UCCAM03A เป็นโมดูลควบคุมที่ติดตั้งอยู่ในห้อง CPCI บอร์ดมี 5 ท่าทางการสื่อสารการเชื่อมต่อ Ethernet กับ UDH, และการเชื่อมต่อ RS-232C สําหรับการตั้งตั้ง. เครื่องควบคุมต้องมีการตั้งค่าด้วยที่อยู่ TCP/IP ก่อนที่จะเชื่อมต่อกับ UDH Ethernet.การออกแบบสําหรับระบบควบคุมที่มีประสิทธิภาพสูง, โมดูลควบคุม GE IS215UCCAM03A CPCI ให้บริการการบูรณาการอย่างต่อเนื่องและเพิ่มประสิทธิภาพการดําเนินงานในอุตสาหกรรมอัตโนมัติ
