| สถานที่กำเนิด: | สวีเดน |
| ชื่อแบรนด์: | ABB |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | DSDO 115 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | inquiry |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 10 ชิ้นต่อวัน |
| ชื่อ: | บอร์ดออกแบบดิจิตอล ABB DSDO 115 57160001-NF | รุ่น: | DSDO 115 |
|---|---|---|---|
| แพ็คเกจ: | มาตรฐาน | การรับประกัน: | 12 เดือน |
| น้ำหนักรวม: | 0.4กก | ขนาดบรรจุ: | 32.4*22.5*2.2 ซม. |
| เวลานํา: | 1~3 วัน | คุณภาพ: | แบรนด์ 100% |
| ชื่อสินค้า: | บอร์ดเอาต์พุตดิจิตอล | สต็อค: | มี |
| เน้น: | บอร์ดเอาต์พุตดิจิทัล 57160001-NF,บอร์ดผลิตดิจิตอล ABB |
||

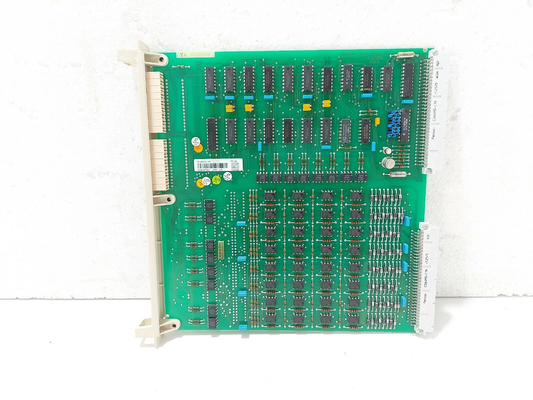

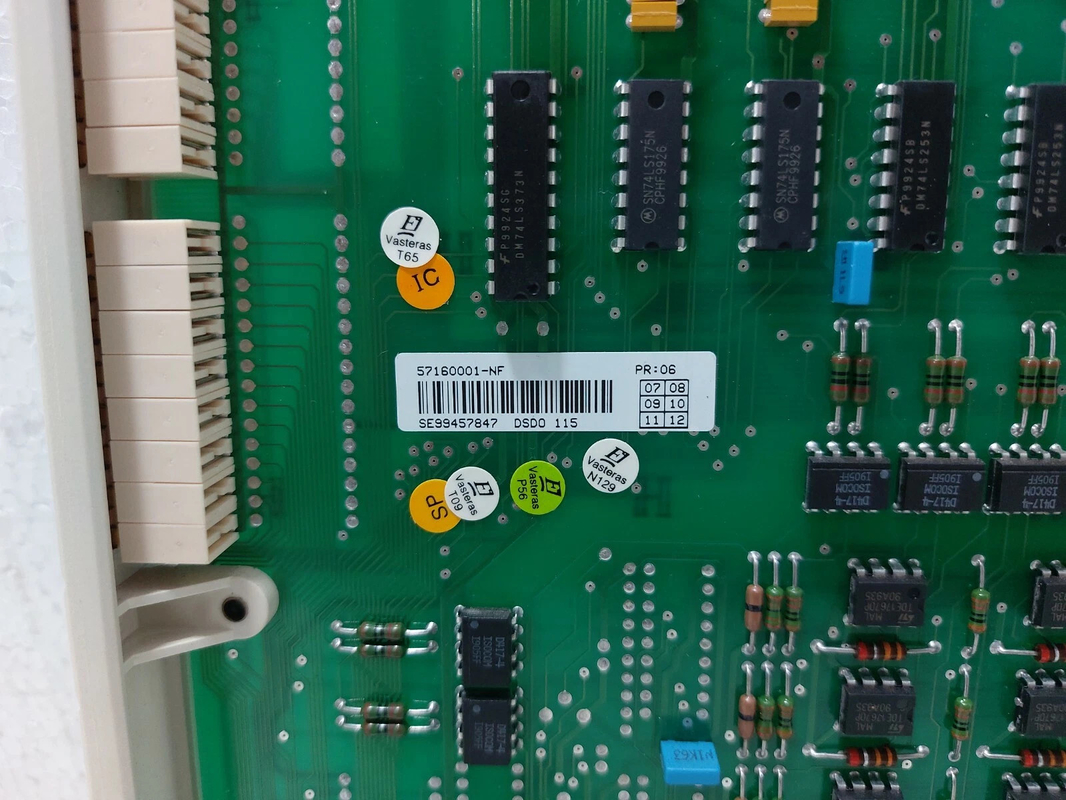

ABB DSDO 115 57160001-NF บอร์ดเอาต์พุตดิจิตอล
รายละเอียดสินค้า:
| ชื่อแบรนด์ | ABB |
| รุ่น | DSDO 115 |
| รหัสสินค้า | 57160001-NF |
| แคตตาล็อก | ABB Advant OCS |
| แหล่งกำเนิด | สวีเดน (SE) |
| ขนาด | 32.4*22.5*2.2 ซม. |
| น้ำหนัก | 0.4 กก. |
| HS Code | 8537101190 |
| การชำระเงิน | T/T |
| ราคาขาย | $1000 |
| การรับประกัน | 12 เดือน |
| ระยะเวลาในการจัดส่ง | 3-5 วันทำการ |
ข้อมูลเพิ่มเติม:
| ประเภทบอร์ด | คำอธิบาย | หน่วยเชื่อมต่อ | สายเคเบิล |
| DSDO 115 | 32 ช่องสัญญาณ, 24 V d.c. | 4 x DSTD 108 / DSTD 108L(1) หน่วยเชื่อมต่อเหล่านี้ให้เอาต์พุตรีเลย์ 8 ตัวต่อตัว, 24 - 250 V a.c./ d.c. สูงสุด 3 A | DSTK 226L3 |
| DSDO 115 | 32 ช่องสัญญาณ, 24 V d.c. | ตัวเลือกด้านล่างให้การเชื่อมต่อแบบ object oriented กับ DSDI 110A และ DSDO 115, แรงดันไฟฟ้าอินพุตพิกัดต่างๆ: 24 V d.c. DSTD 145 120 V a.c. DSTD 147 230 V a.c. DSTD 148 หน่วยเชื่อมต่อเหล่านี้มีเอาต์พุตรีเลย์ 8 ตัวต่อตัว, 24 - 250 V a.c./ d.c. สูงสุด 3 A. | DSTK 226L5 DSTK 226L5 DSTK 226L5 |
| DSDO 115 | 32 ช่องสัญญาณ, 24 V d.c., ป้องกันไฟฟ้าลัดวงจร, เอาต์พุตทรานซิสเตอร์, สูงสุด 150 mA | DSTD 110A / DSTD 190 | DSTK 221L3 |
คำอธิบาย:
S100 I/O คือกลุ่มบอร์ดอินพุตและเอาต์พุตที่อยู่ใน I/O subrack I/O subrack สื่อสารกับ controller subrack โดยใช้ Bus Extension ไปยัง S100 I/O มี Bus Extension ไปยัง S100 I/O แบบเดี่ยวและแบบซ้ำซ้อน Bus Extension ไปยัง S100 I/O แบบซ้ำซ้อนต้องมีโมดูลประมวลผลแบบซ้ำซ้อน มีส่วนขยายบัสไฟฟ้าและออปติคัล โปรดดูภาพรวมการนำเสนอส่วนขยายบัสในส่วนที่ 1.7.7 การสื่อสาร หรือเอกสารแยกต่างหากที่กล่าวถึง
ข้อมูลในส่วนนี้แบ่งตามหมวดหมู่ต่างๆ ของบอร์ดและแบ่งย่อยออกเป็นประเด็นหลัก, มีให้ประเภทบอร์ดและสัญญาณไดอะแกรมบล็อก.
เกี่ยวกับหน่วยเชื่อมต่อและสายเคเบิลภายในที่ใช้ในแอปพลิเคชันที่เป็นอันตรายและ HART โปรดดูเอกสารแยกต่างหาก
อินพุตดิจิตอล, ประเด็นหลัก
• อินพุตดิจิตอลทั้งหมดถูกแยกด้วยออปโตจากศักยภาพของระบบ อาจมีการจัดกลุ่มช่องสัญญาณเกี่ยวกับการแยก โปรดดูข้อมูลที่ให้ไว้พร้อมกับประเภทบอร์ดและประเภทหน่วยเชื่อมต่อจริง
• คุณสามารถเลือกโหมดการอัปเดตฐานข้อมูลได้ทั้งโดยการขัดจังหวะหรือโดยการสแกน โดยปกติแล้วจะเลือกเวลาวงจรการสแกนจากช่วง 10 ms ถึง 2 s
• บอร์ดบางรุ่นมีส่วนขยายพัลส์ ตัวอย่างเช่น เพื่อหลีกเลี่ยงการสแกนปุ่มกดอย่างรวดเร็ว
• สัญญาณอินพุตถูกกรองบนบอร์ดอินพุตเพื่อระงับผลกระทบจากการรบกวนทางไฟฟ้าหรือการสัมผัสที่กระดอน เวลาการกรองถูกตั้งค่าเป็น 5 ms หรือกำหนดค่าได้ขึ้นอยู่กับประเภทบอร์ดที่เลือก
• ประเภทบอร์ดที่เสนอการสแกนที่ควบคุมด้วยการขัดจังหวะเหมาะสมที่สุดในการรับเหตุการณ์ที่ติดแท็กเวลา
ลิงก์ Datasheet: REP57160001-NF.pdf
