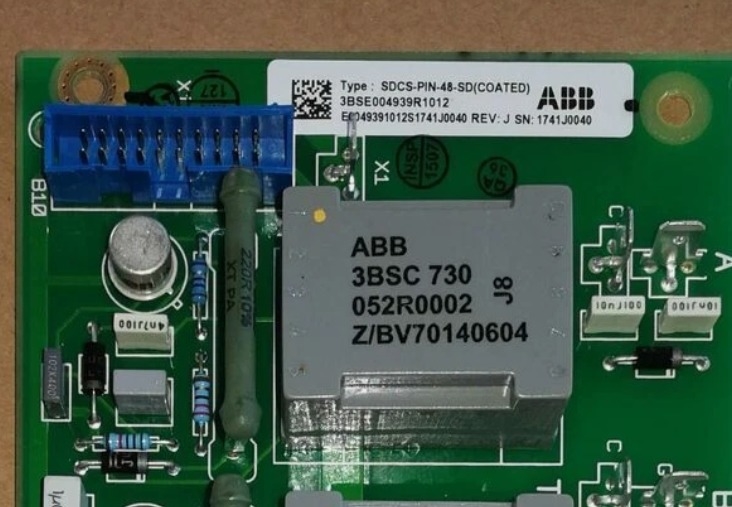

บอร์ดพัลส์ทรานส์ฟอร์เมอร์ SDCS-PIN48-SD 3BSE004939R1012 ABB

SDCS-PIN48-SD 3BSE004939R1012 ABB PULSE TRANSFORMER BOARD

รายละเอียดสินค้า:

คำอธิบาย:

SDCS-PIN-48-SD เป็นบอร์ดหม้อแปลงพัลส์ที่ผลิตโดย ABB

หม้อแปลงพัลส์ถูกสร้างขึ้นตามระดับพลังงาน, ค่าความเหนี่ยวนำ, พิกัดแรงดันไฟฟ้า, ความถี่ในการทำงาน, ขนาด, ความต้านทาน, ช่วงความถี่ และความจุของขดลวด แทนที่จะเป็นปัจจัยเหล่านี้

องค์ประกอบภายนอก เช่น ความจุระหว่างขดลวด, ความจุของแต่ละขดลวด และแม้แต่ความต้านทาน มีอิทธิพลต่อช่วงความถี่และการปฏิบัติตามสัญญาณ

ปัจจัยภายนอกเหล่านี้มีผลกระทบในทางลบต่อการเกิน, การหย่อน, การแกว่งกลับ, และเวลาขึ้นและลง

ข้อดีของหม้อแปลงพัลส์:

การถ่ายโอนพลังงานสูง: หม้อแปลงพัลส์มีขนาดเล็กและมีความสามารถในการทำซ้ำได้ดีเยี่ยม ด้วยเหตุนี้ โดยทั่วไปแล้วจะมีเวลาขึ้นที่สั้น, ความกว้างของพัลส์ขนาดใหญ่ และประสิทธิภาพการถ่ายโอนพลังงานสูง นอกจากนี้ การซึมผ่านสูงของแกนเฟอร์ไรต์,

ซึ่งช่วยให้สามารถถ่ายโอนพลังงานสูงภายในหม้อแปลงได้ ช่วยลดค่าความเหนี่ยวนำการรั่วไหล

จำนวนขดลวดที่มากขึ้น: หม้อแปลงพัลส์โดยทั่วไปมีขดลวดมากกว่าสองขดลวด ทำให้สามารถขับเคลื่อนทรานซิสเตอร์หลายตัวพร้อมกันได้ ซึ่งช่วยลดการเปลี่ยนแปลงเฟสหรือความล่าช้าใดๆ

หม้อแปลงพัลส์มีการแยกทางไฟฟ้า (galvanic isolation) ระหว่างขดลวด ซึ่งป้องกันไม่ให้กระแสไฟรั่วไหลผ่าน คุณสมบัตินี้ยังช่วยให้มีศักยภาพในการทำงานที่แตกต่างกันสำหรับวงจรขับเคลื่อนหลักและวงจรขับเคลื่อนทุติยภูมิ

สำหรับหม้อแปลงอิเล็กทรอนิกส์ขนาดเล็ก การแยกสามารถสูงถึง 4 kV ในขณะที่สำหรับการใช้งานกำลังไฟสูงมาก อาจสูงถึง 200 kV

ในกรณีที่ส่วนประกอบหนึ่งเป็นอันตรายต่อการสัมผัสเนื่องจากมีแรงดันไฟฟ้าสูงไหลผ่าน คุณสมบัติการแยกทางไฟฟ้ายังเป็นไปตามข้อกำหนดด้านความปลอดภัย
