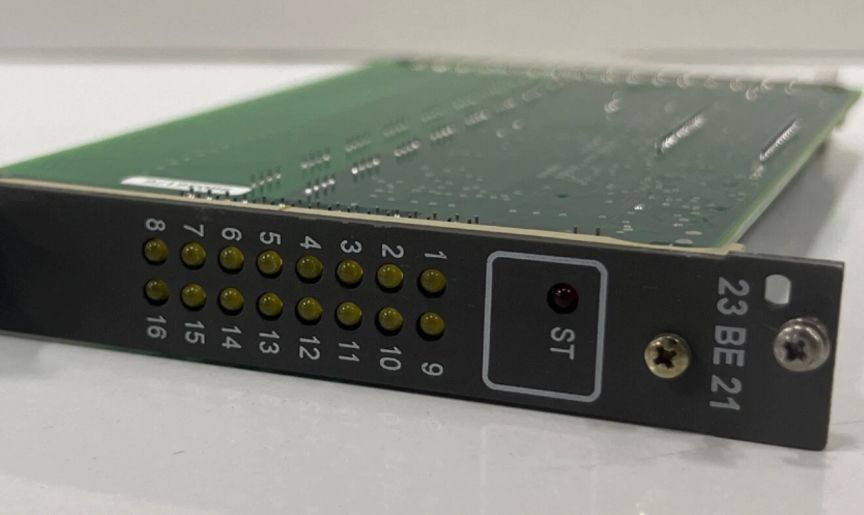

23BE21 1KGT004900R5012 ABB บอร์ดอินไบนารี

23BE21 1KGT004900R5012 ABB บอร์ดอินพุตไบนารี

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลอินพุตไบนารี 23BE21 มีอินพุตแยกทางไฟฟ้า 16 ช่อง รองรับสัญญาณกระบวนการไบนารีได้สูงสุด 16 สัญญาณ การสแกนและการประมวลผลอินพุตมีเวลาละเอียดสูงถึง 1 มิลลิวินาที

สัญญาณอินพุตสามารถกำหนดให้กับฟังก์ชันการประมวลผลตามกฎการกำหนดค่า

โมดูลอนุญาตให้ใช้แรงดันไฟฟ้าในการประมวลผล 24 ถึง 60 V DC อินพุตทั้งหมดมีไฟ LED แสดงสัญญาณ โมดูลมีวงจรส่งกลับร่วมสำหรับทุกๆ 8 อินพุต

โมดูล 23BE23 สามารถประมวลผลสัญญาณประเภทต่อไปนี้หรือชุดค่าผสม:

– ข้อมูลจุดเดียว (SPI) ที่มีตราประทับเวลา 16 รายการ

– ข้อมูลสองจุด (DPI) ที่มีตราประทับเวลา 8 รายการ

– ค่าที่วัดได้แบบดิจิทัล 8 บิต (DMI8) 2 รายการ

– ค่าที่วัดได้แบบดิจิทัล 16 บิต (DMI16) 1 รายการ

– ผลรวมรวม 16 รายการ (สูงสุด 120 Hz) (ITI)

– ข้อมูลตำแหน่งขั้นตอน 8 บิต (STI) 2 รายการ

– อินพุตสตริงบิต 8 บิต (BSI8) 2 รายการ

– อินพุตสตริงบิต 16 บิต (BSI16) 1 รายการ

– หรือชุดค่าผสมของสัญญาณประเภทเหล่านี้

ไมโครคอนโทรลเลอร์บนโมดูลจัดการงานที่สำคัญด้านเวลาทั้งหมดสำหรับฟังก์ชันการประมวลผลแบบพารามิเตอร์ นอกจากนี้ยังสื่อสารแบบโต้ตอบกับบัส RTU I/O

ข้อมูลการกำหนดค่าและพารามิเตอร์การประมวลผลทั้งหมดถูกโหลดโดยหน่วยสื่อสารผ่านบัส RTU I/O
