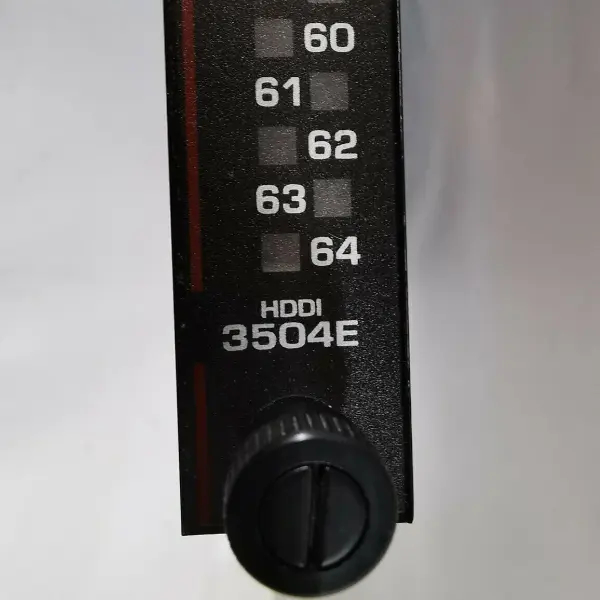

โมดูลอินพุตดิจิตอลความหนาแน่นสูง 3504E Triconex

3504E Invensys Triconex โมดูลอินพุตดิจิตอลความหนาแน่นสูง

รายละเอียดสินค้า:

คำอธิบาย:

แต่ละโมดูลอินพุตดิจิตอล (DI) 64 จุดมีสามช่องสัญญาณแยก ซึ่งประมวลผลข้อมูลอินพุตทั้งหมดไปยังโมดูลอย่างอิสระ ไมโครโปรเซสเซอร์บนแต่ละช่องสัญญาณจะสแกนแต่ละจุดอินพุต รวบรวมข้อมูล และส่งไปยังโปรเซสเซอร์หลักตามต้องการ จากนั้นข้อมูลอินพุตจะถูกโหวตที่โปรเซสเซอร์หลักก่อนที่จะประมวลผลเพื่อให้แน่ใจว่ามีความสมบูรณ์สูงสุด

โมดูลอินพุตดิจิตอลทั้งหมดรองรับการวินิจฉัยอย่างต่อเนื่องและสมบูรณ์สำหรับแต่ละช่องสัญญาณ ความล้มเหลวในช่องสัญญาณใดๆ จะเปิดใช้งานตัวบ่งชี้ความผิดพลาด ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซี โมดูล TMR รับประกันว่าจะทำงานได้อย่างถูกต้องเมื่อเกิดความผิดพลาดเพียงครั้งเดียว และอาจทำงานได้อย่างถูกต้องเมื่อเกิดความผิดพลาดหลายครั้งบางประเภท

โมดูลอินพุตดิจิตอลทั้งหมดรองรับโมดูล hotspare และต้องใช้แผงขั้วต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยัง backplane Tricon แต่ละโมดูลถูกล็อกทางกลเพื่อป้องกันการติดตั้งที่ไม่ถูกต้องในแชสซี

โมดูลอินพุตดิจิตอลความหนาแน่นสูงรุ่น 3504E ตรวจสอบความสามารถของ Tricon ในการตรวจจับการเปลี่ยนแปลงไปยังสถานะตรงข้ามอย่างต่อเนื่อง ในโมดูล TMR นี้ เส้นทางสัญญาณที่สำคัญทั้งหมดจะถูกทำซ้ำ 100 เปอร์เซ็นต์เพื่อความปลอดภัยที่รับประกันและความพร้อมใช้งานสูงสุด แต่ละช่องสัญญาณจะปรับสภาพสัญญาณอย่างอิสระระหว่างภาคสนามและ Tricon
