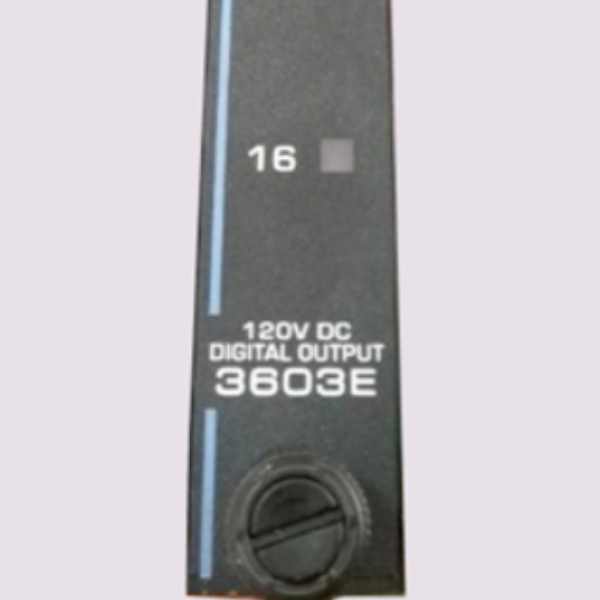

โมดูลเอาต์พุตดิจิตอล Triconex 3603E สถาปัตยกรรม TMR

3603E โมดูลเอาต์พุตดิจิตอล Invensys Triconex

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลเอาต์พุตดิจิตอล (DO) TMR รับสัญญาณเอาต์พุตจากโปรเซสเซอร์หลักในแต่ละสามช่องทาง

จากนั้นสัญญาณแต่ละชุดสามชุดจะถูกโหวตโดยวงจรเอาต์พุตแบบ quadruplicated พิเศษบนโมดูล วงจรจะสร้างสัญญาณเอาต์พุตที่โหวตแล้วหนึ่งสัญญาณและส่งต่อไปยังการสิ้นสุดภาคสนาม วงจรโหวตแบบ quadruplicated ให้ความซ้ำซ้อนหลายรายการสำหรับเส้นทางสัญญาณที่สำคัญทั้งหมด รับประกันความปลอดภัยและความพร้อมใช้งานสูงสุด

โมดูลเอาต์พุตดิจิตอล TMR แต่ละโมดูลมีวงจร voltage-loopback ซึ่งตรวจสอบการทำงานของสวิตช์เอาต์พุตแต่ละตัวโดยไม่ขึ้นอยู่กับการมีอยู่ของโหลดและกำหนดว่ามีข้อผิดพลาดแฝงอยู่หรือไม่ ความล้มเหลวของแรงดันไฟฟ้าภาคสนามที่ตรวจพบเพื่อให้ตรงกับสถานะที่สั่งการของจุดเอาต์พุตจะเปิดใช้งานตัวบ่งชี้การเตือน LOAD/FUSE

นอกจากนี้ ยังมีการวินิจฉัยอย่างต่อเนื่องในแต่ละช่องทางและวงจรของโมดูลเอาต์พุตดิจิตอล TMR

ความล้มเหลวของการวินิจฉัยใดๆ ในช่องทางใดๆ จะเปิดใช้งานตัวบ่งชี้ Fault ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซีอีกที ตัวบ่งชี้ Fault เพียงแค่ระบุข้อผิดพลาดของช่องทาง ไม่ใช่ความล้มเหลวของโมดูล โมดูลรับประกันว่าจะทำงานอย่างถูกต้องเมื่อมีข้อผิดพลาดเพียงครั้งเดียวและอาจดำเนินการต่อไป
ทำงานอย่างถูกต้องด้วยข้อผิดพลาดหลายประเภท
