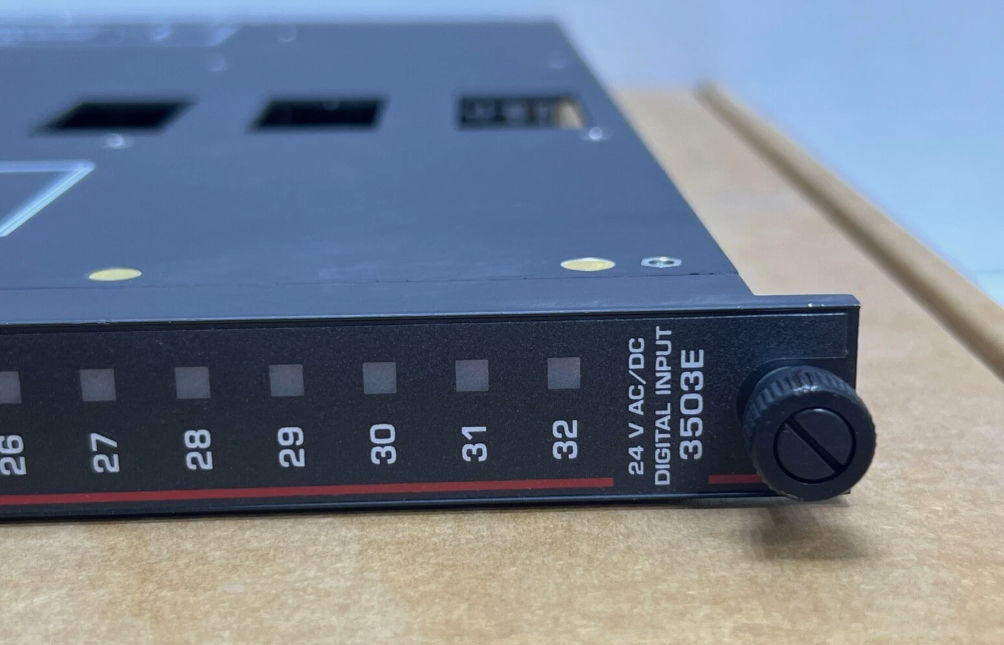

3503E Invensys Triconex หน่วยเข้าดิจิตอล

3503E Invensys Triconex Digital Input Modules

รายละเอียดสินค้า:

คำอธิบาย:

แต่ละโมดูลอินพุตดิจิทัล (DI) TMR มีสามช่องสัญญาณอินพุตแยก ซึ่งประมวลผลข้อมูลอินพุตทั้งหมดไปยังโมดูลอย่างอิสระ ไมโครโปรเซสเซอร์ในแต่ละช่องสัญญาณจะสแกนแต่ละจุดอินพุต รวบรวมข้อมูล และส่งไปยังโปรเซสเซอร์หลักตามต้องการ จากนั้นข้อมูลอินพุตจะถูกโหวตที่โปรเซสเซอร์หลักก่อนที่จะประมวลผลเพื่อให้แน่ใจว่ามีความสมบูรณ์สูงสุด เส้นทางสัญญาณที่สำคัญทั้งหมดถูกทำซ้ำ 100 เปอร์เซ็นต์เพื่อความปลอดภัยที่รับประกันและความพร้อมใช้งานสูงสุด

แต่ละช่องสัญญาณจะปรับสภาพสัญญาณอย่างอิสระและให้การแยกแสงระหว่างภาคสนามและ Tricon

โมดูลอินพุตดิจิทัล TMR ทั้งหมดรองรับการวินิจฉัยอย่างต่อเนื่องและสมบูรณ์สำหรับแต่ละช่องสัญญาณ ความล้มเหลวของการวินิจฉัยใดๆ ในช่องสัญญาณใดๆ จะเปิดใช้งานตัวบ่งชี้ข้อผิดพลาดของโมดูล ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซี ตัวบ่งชี้ข้อผิดพลาดของโมดูลชี้ไปที่ข้อผิดพลาดของช่องสัญญาณ ไม่ใช่ความล้มเหลวของโมดูล

โมดูลรับประกันว่าจะทำงานอย่างถูกต้องเมื่อมีข้อผิดพลาดเพียงครั้งเดียว และอาจทำงานต่อไปได้ตามปกติเมื่อมีข้อผิดพลาดหลายประเภท รุ่น 3505E สามารถทดสอบตัวเองเพื่อตรวจจับสภาวะติด-ON ที่วงจรไม่สามารถบอกได้ว่าจุดใดเปลี่ยนเป็นสถานะ OFF เนื่องจาก
ระบบความปลอดภัยส่วนใหญ่ถูกตั้งค่าด้วยความสามารถในการลดพลังงานเพื่อทริกเกอร์ ความสามารถในการตรวจจับจุด OFF เป็นคุณสมบัติที่สำคัญ ในการทดสอบสำหรับติด-ON
อินพุต สวิตช์ภายในวงจรอินพุตจะถูกปิดเพื่อให้วงจรแยกแสงอ่านอินพุตเป็นศูนย์ (OFF) ข้อมูลการอ่านล่าสุดจะถูกตรึงไว้ในโปรเซสเซอร์การสื่อสาร I/O ขณะที่การทดสอบกำลังทำงาน

โมดูลอินพุตดิจิทัล TMR ทั้งหมดรองรับความสามารถในการสำรองข้อมูลแบบร้อน และต้องใช้แผงขั้วต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยังแบคเพลน Tricon แต่ละโมดูลถูกล็อกทางกลเพื่อป้องกันการติดตั้งที่ไม่ถูกต้องในแชสซีที่กำหนดค่าไว้
