3511 Invensys Triconex พลัสอินไพร์มโมดูล

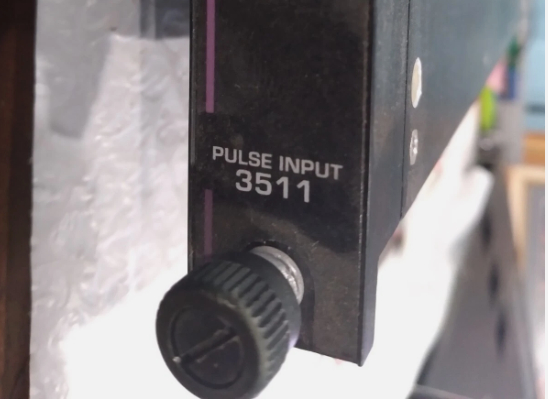

3511 Invensys Triconex Pulse Input Module

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลอินพุตพัลส์ (PI) 3511 มีอินพุตความถี่สูงที่ไวมากแปดช่องสัญญาณ ได้รับการปรับให้เหมาะสมสำหรับการใช้งานกับเซ็นเซอร์ความเร็วแม่เหล็กที่ไม่ขยายสัญญาณซึ่งใช้กันทั่วไปกับอุปกรณ์หมุน เช่น กังหันหรือคอมเพรสเซอร์ โมดูลจะตรวจจับการเปลี่ยนแปลงแรงดันไฟฟ้าจากอุปกรณ์อินพุตตัวแปลงสัญญาณแม่เหล็ก โดยสะสมไว้ในช่วงเวลาที่เลือก (การวัดอัตรา)

จำนวนที่ได้จะถูกใช้เพื่อสร้างความถี่หรือ RPM ซึ่งจะถูกส่งไปยังโปรเซสเซอร์หลัก จำนวนพัลส์ถูกวัดด้วยความละเอียด 1 ไมโครวินาที โมดูล PI มีช่องสัญญาณอินพุตแยกสามช่องสัญญาณ แต่ละช่องสัญญาณอินพุตประมวลผลข้อมูลอินพุตทั้งหมดไปยังโมดูลอย่างอิสระและส่งข้อมูลไปยังโปรเซสเซอร์หลัก ซึ่งจะลงคะแนนข้อมูลเพื่อให้มั่นใจถึงความสมบูรณ์สูงสุด

แต่ละโมดูลให้การวินิจฉัยอย่างต่อเนื่องที่สมบูรณ์ในแต่ละช่องสัญญาณ ความล้มเหลวของการวินิจฉัยใดๆ ในช่องสัญญาณใดๆ จะเปิดใช้งานตัวบ่งชี้ข้อผิดพลาด
ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซี ตัวบ่งชี้ข้อผิดพลาดเพียงแค่ระบุข้อผิดพลาดของช่องสัญญาณ ไม่ใช่ความล้มเหลวของโมดูล โมดูลรับประกันว่าจะทำงานอย่างถูกต้องเมื่อมีข้อผิดพลาดเพียงครั้งเดียว และอาจยังคงทำงานได้อย่างถูกต้องเมื่อมีข้อผิดพลาดหลายประเภท

โมดูลอินพุตพัลส์รองรับโมดูล hotspare

ลักษณะอินพุต (AC coupled, balanced differential)
อัตราการอัปเดต 25 ms, ทั่วไป
อิมพีแดนซ์ (โหลด) > 8 KW, 20 KW ทั่วไป
ช่วงโหมดทั่วไป -100 VDC ถึง +100 VDC peak-to-peak
ช่วงโหมดปกติ 1.5 V ถึง 200 V peak-to-peak
การป้องกัน Overrange ±150 VDC, ต่อเนื่อง
Hysteresis 150 มิลลิโวลต์, ทั่วไป
รูปร่างคลื่น ไซน์, สี่เหลี่ยม, พัลส์ ฯลฯ
Duty Cycle 10% ถึง 90%
ความถี่ 20 Hz ถึง 20,000 Hz
ช่วงกระแสไฟ 0-20 mA (250-ohm shunt)
