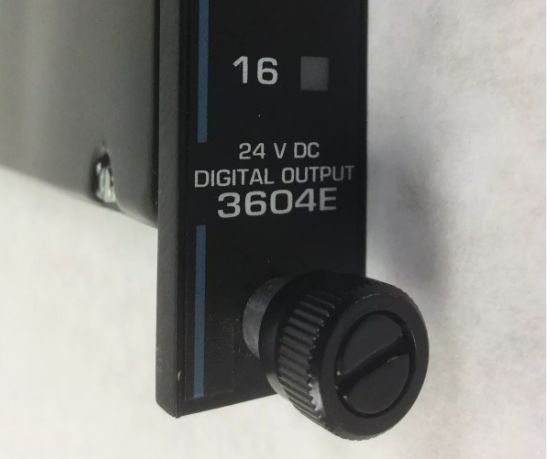

โมดูลเอาต์พุตดิจิตอล 3604E Invensys TRICONEX

3604E Invensys TRICONEX โมดูลเอาต์พุตดิจิตอล

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลเอาต์พุตดิจิตอล (DO) 3604E TMR รับสัญญาณเอาต์พุตจากโปรเซสเซอร์หลักในแต่ละสามช่องสัญญาณ จากนั้นแต่ละชุดของสามสัญญาณจะถูกโหวตโดยวงจรเอาต์พุตแบบพิเศษสี่เท่าบนโมดูล วงจรจะสร้างสัญญาณเอาต์พุตที่ถูกโหวตหนึ่งสัญญาณและส่งต่อไปยังการสิ้นสุดภาคสนาม วงจรโหวตแบบสี่เท่าให้ความซ้ำซ้อนหลายครั้งสำหรับเส้นทางสัญญาณที่สำคัญทั้งหมด รับประกันความปลอดภัยและความพร้อมใช้งานสูงสุด

โมดูลเอาต์พุตดิจิตอล TMR แต่ละโมดูลมีวงจรวนซ้ำแรงดันไฟฟ้าซึ่งตรวจสอบการทำงานของสวิตช์เอาต์พุตแต่ละตัวโดยไม่ขึ้นอยู่กับการมีอยู่ของโหลดและกำหนดว่ามีข้อบกพร่องแฝงอยู่หรือไม่ ความล้มเหลวของแรงดันไฟฟ้าภาคสนามที่ตรวจพบเพื่อให้ตรงกับสถานะที่สั่งการของจุดเอาต์พุตจะเปิดใช้งานตัวบ่งชี้สัญญาณเตือน LOAD/FUSE

นอกจากนี้ ยังมีการวินิจฉัยอย่างต่อเนื่องในแต่ละช่องสัญญาณและวงจรของโมดูลเอาต์พุตดิจิตอล TMR ความล้มเหลวของการวินิจฉัยใดๆ ใน
ช่องสัญญาณจะเปิดใช้งานตัวบ่งชี้ข้อผิดพลาด ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซีอีกที ตัวบ่งชี้ข้อผิดพลาดเพียงแค่ระบุข้อผิดพลาดของช่องสัญญาณ ไม่ใช่
ความล้มเหลวของโมดูล โมดูลรับประกันว่าจะทำงานอย่างถูกต้องเมื่อมีข้อผิดพลาดเพียงครั้งเดียวและอาจยังคงทำงานได้อย่างถูกต้องเมื่อมีข้อผิดพลาดหลายประเภท
