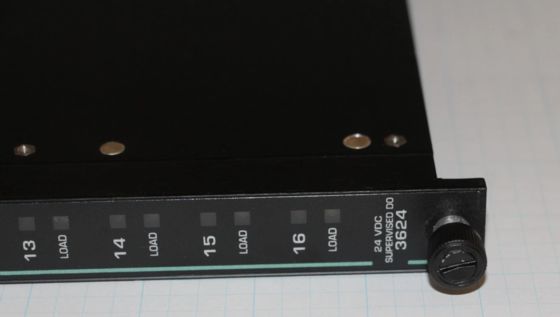

Invensys Triconex 3624 หน่วยผลิตดิจิตอลที่ควบคุม

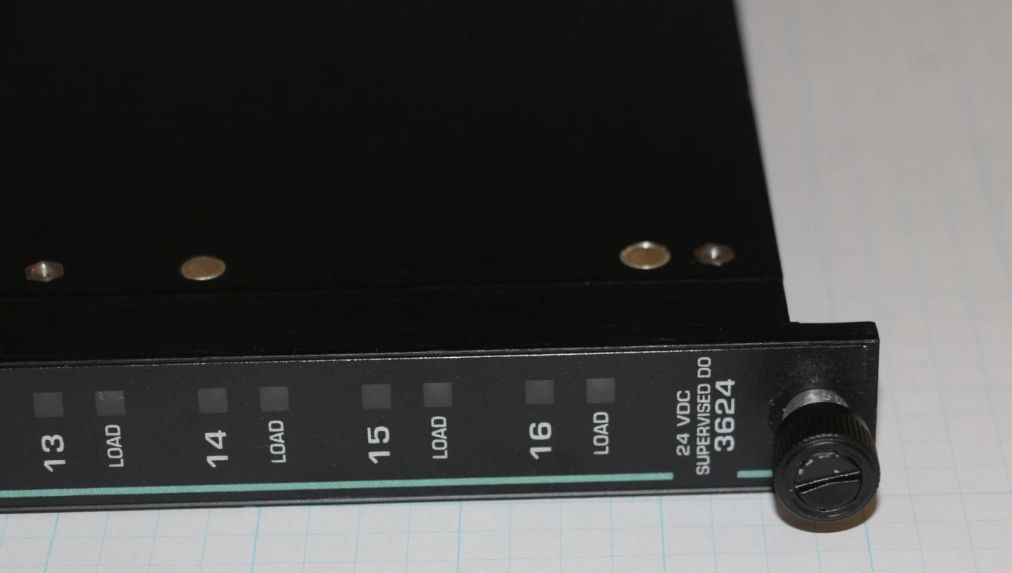

3624 Invensys Triconex Supervised Digital Output Module

รายละเอียดสินค้า:

คำอธิบาย:

ออกแบบมาสำหรับโปรแกรมควบคุมที่สำคัญที่สุด โมดูลเอาต์พุตดิจิทัลที่มีการควบคุม (SDO) ตอบสนองความต้องการของระบบที่เอาต์พุตยังคงอยู่ใน
สถานะเดียวเป็นระยะเวลานาน (ในบางแอปพลิเคชัน เป็นเวลาหลายปี) โมดูล SDO จะรับสัญญาณเอาต์พุตจากโปรเซสเซอร์หลักในแต่ละสามช่องสัญญาณ จากนั้นสัญญาณแต่ละชุดสามชุดจะถูกลงคะแนนโดยสวิตช์เอาต์พุตแบบ quadruplicated ที่ทนทานต่อความผิดพลาดอย่างสมบูรณ์ ซึ่งองค์ประกอบต่างๆ คือทรานซิสเตอร์กำลังไฟ เพื่อให้สัญญาณเอาต์พุตที่ลงคะแนนหนึ่งสัญญาณถูกส่งไปยังการสิ้นสุดภาคสนาม

โมดูล SDO แต่ละโมดูลมีวงจรวนซ้ำแรงดันไฟฟ้าและกระแสไฟฟ้าควบคู่ไปกับการวินิจฉัยออนไลน์ที่ซับซ้อนซึ่งตรวจสอบการทำงานของเอาต์พุตแต่ละรายการ
สวิตช์ วงจรภาคสนาม และการมีอยู่ของโหลด การออกแบบนี้ให้ความครอบคลุมความผิดพลาดอย่างสมบูรณ์โดยไม่จำเป็นต้องมีอิทธิพลต่อสัญญาณเอาต์พุต
โมดูลเหล่านี้เรียกว่า “มีการควบคุม” เนื่องจากความครอบคลุมความผิดพลาดขยายไปถึงปัญหาภาคสนามที่อาจเกิดขึ้น กล่าวอีกนัยหนึ่ง วงจรภาคสนามได้รับการควบคุมโดยโมดูล SDO เพื่อให้สามารถตรวจจับข้อผิดพลาดภาคสนามต่อไปนี้ได้:

• การสูญเสียพลังงานหรือฟิวส์ขาด

• โหลดเปิดหรือหายไป

• ไฟฟ้าลัดวงจรภาคสนามส่งผลให้โหลดได้รับพลังงานผิดพลาด

• โหลดลัดวงจรในสถานะที่ไม่มีพลังงาน

การไม่สามารถตรวจจับแรงดันไฟฟ้าภาคสนามในจุดเอาต์พุตใดๆ จะเปิดใช้งานตัวบ่งชี้สัญญาณเตือนพลังงาน การไม่สามารถตรวจจับการมีอยู่ของโหลดจะเปิดใช้งานตัวบ่งชี้สัญญาณเตือนโหลด โมดูล SDO ทั้งหมดรองรับโมดูลสำรองแบบร้อนและต้องใช้แผงขั้วต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยังแบคเพลน Tricon
