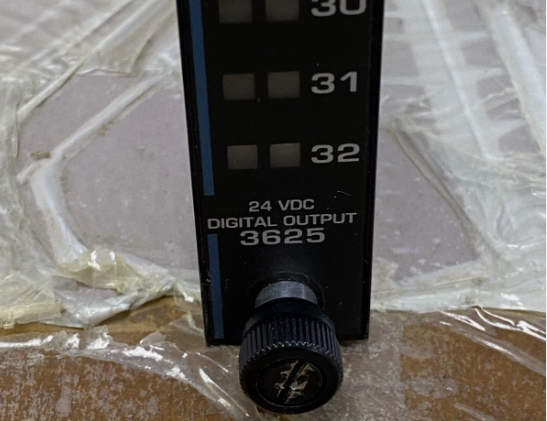

Invensys Triconex 3625 หน่วยออกแบบดิจิตอลที่ควบคุม

3625โมดูลเอาต์พุตดิจิทัลแบบควบคุม Invensys Triconex

รายละเอียดสินค้า:

คำอธิบาย:

ออกแบบมาสำหรับโปรแกรมควบคุมที่สำคัญที่สุด โมดูลเอาต์พุตดิจิทัลแบบควบคุม (SDO) ตอบสนองความต้องการของระบบที่มีเอาต์พุตอยู่ในสถานะเดียวเป็นระยะเวลานาน (ในบางแอปพลิเคชัน เป็นเวลาหลายปี) โมดูล SDO รับสัญญาณเอาต์พุตจากโปรเซสเซอร์หลักในแต่ละสามช่องสัญญาณ จากนั้นสัญญาณแต่ละชุดจะถูกลงคะแนนโดยสวิตช์เอาต์พุตแบบสี่เท่าที่ทนทานต่อความผิดพลาดอย่างสมบูรณ์ ซึ่งองค์ประกอบต่างๆ คือทรานซิสเตอร์กำลังไฟ เพื่อให้สัญญาณเอาต์พุตที่ลงคะแนนหนึ่งสัญญาณถูกส่งไปยังการสิ้นสุดภาคสนาม
โมดูล SDO แต่ละโมดูลมีวงจรวนซ้ำแรงดันไฟฟ้าและกระแสไฟฟ้าควบคู่ไปกับการวินิจฉัยออนไลน์ที่ซับซ้อนซึ่งตรวจสอบการทำงานของเอาต์พุตแต่ละรายการ

สวิตช์ วงจรภาคสนาม และการมีอยู่ของโหลด การออกแบบนี้ให้ความครอบคลุมความผิดพลาดอย่างสมบูรณ์โดยไม่จำเป็นต้องมีอิทธิพลต่อสัญญาณเอาต์พุต
โมดูลเหล่านี้เรียกว่า “ควบคุม” เนื่องจากความครอบคลุมความผิดพลาดขยายไปถึงปัญหาภาคสนามที่อาจเกิดขึ้น กล่าวอีกนัยหนึ่งคือ วงจรภาคสนามถูกควบคุมโดยโมดูล SDO เพื่อให้สามารถตรวจจับความผิดพลาดของภาคสนามต่อไปนี้ได้:
• การสูญเสียพลังงานหรือฟิวส์ขาด

• โหลดเปิดหรือหายไป

• ไฟฟ้าลัดวงจรภาคสนามส่งผลให้โหลดมีพลังงานผิดพลาด

• โหลดลัดวงจรในสถานะไม่มีพลังงาน

การไม่สามารถตรวจจับแรงดันไฟฟ้าภาคสนามบนจุดเอาต์พุตใดๆ จะเปิดใช้งานตัวบ่งชี้สัญญาณเตือนพลังงาน การไม่สามารถตรวจจับการมีอยู่ของโหลดจะเปิดใช้งานตัวบ่งชี้สัญญาณเตือนโหลด โมดูล SDO ทั้งหมดรองรับโมดูลสำรองแบบร้อน และต้องใช้แผงขั้วต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยังแบคเพลน Tricon
