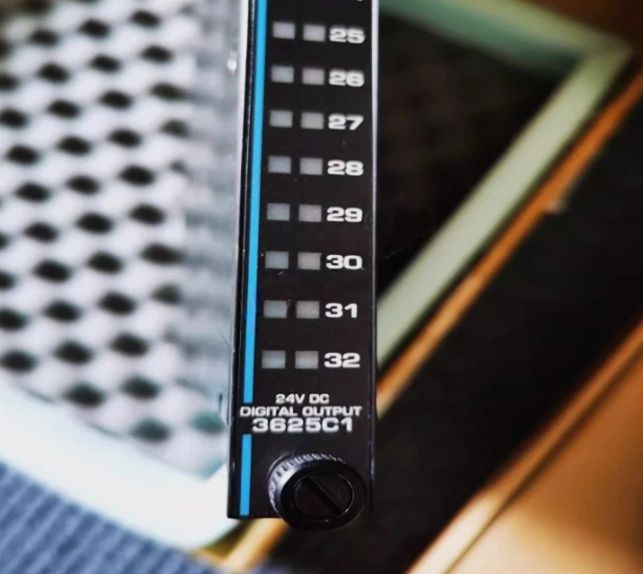

3625C1 โมดูลการออกแบบดิจิตอลที่ควบคุมโดย Triconex

3625C1 Invensys Triconex หน่วยผลิตดิจิตอลที่ควบคุม

รายละเอียดสินค้า:

คําอธิบาย:

ออกแบบมาสําหรับโปรแกรมควบคุมที่สําคัญที่สุด โมดูลการออกแบบดิจิตอลที่ควบคุม (SDO) ตอบโจทย์ความต้องการของระบบที่ออกแบบยังคงอยู่ในระยะเวลา
สภาพเดียวในระยะเวลาที่ยาวนาน (ในบางแอปพลิเคชั่นเป็นปี) โมดูล SDO รับสัญญาณออกจากโปรเซสเซอร์หลักในแต่ละช่อง 3 ช่องแต่ละชุดของสัญญาณสามครั้งจึงถูกโหวตโดยสวิทช์ออกแบบสี่เท่าที่มีความผิดพลาดเต็มที่, เพื่อให้สัญญาณออกเสียงหนึ่งถูกส่งไปยังจุดสิ้นสุดสนาม

แต่ละโมดูล SDO มีวงจรวงจรกระแสไฟฟ้าและกระแสปัจจุบัน พร้อมกับการวินิจฉัยออนไลน์ที่ซับซ้อนที่ตรวจสอบการทํางานของแต่ละผลิต
การออกแบบนี้ให้การครอบคลุมความผิดพลาดอย่างสมบูรณ์แบบ โดยไม่ต้องมีผลต่อสัญญาณออก
โมดูลถูกเรียกว่า "ตรวจสอบ" เพราะการครอบคลุมความผิดพลาดถูกขยายออกไปเพื่อรวมถึงปัญหาในสนามที่เป็นไปได้วงจรสนามถูกตรวจสอบโดยโมดูล SDO เพื่อสามารถตรวจพบความผิดพลาดสนามต่อไปนี้:

• เสีย พลังงาน หรือ ไฟฟิวส์ พัง

• เปิดหรือขาดภาระ

• สภาพสนามที่สั้น ทําให้แรงโหลดถูกใช้ผิดพลาด

• การใช้แรงสั้นในสภาพที่ขาดพลังงาน

การไม่ตรวจจับความกระชับของสนามในจุดออกใด ๆ จะทําให้ตัวชี้สัญญาณเตือนพลังงานทํางาน หากไม่สามารถตรวจสอบความพร้อมของภาระจะทําให้ตัวชี้สัญญาณเตือนภาระทํางานโมดูล SDO ทั้งหมดรองรับโมดูลอะไหล่ร้อนและต้องการแผ่นปลายภายนอก (ETP) ที่แยกแยกด้วยอินเตอร์เฟสเคเบิลกับ Tricon backplane
