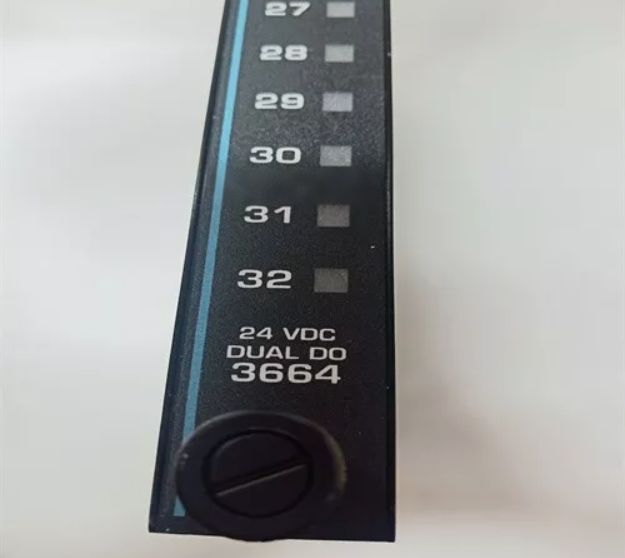

3664 Invensys Triconex โมดูลการออกแบบดิจิตอลสองแบบ

3664 Invensys Triconex โมดูลการออกแบบดิจิตอลสองแบบ

รายละเอียดสินค้า:

คําอธิบาย:

โมดูลการออกแบบดิจิตอลแบบสองแบบ (DDO) ได้รับสัญญาณออกจากโปรเซสเซอร์หลักตามเส้นทางคู่หรือลําดับเดียว และใช้กระบวนการการลงคะแนน 2 ใน 3 ครั้งเป็นตัวต่อตัวต่อสวิทช์แต่ละตัวสวิตช์ผลิตสัญญาณออกหนึ่งที่ต่อมาถูกส่งไปยังจุดสิ้นสุดสนามขณะที่วงจรออกแบบสี่เท่าบนโมดูล TMR ให้ความหลากหลายสําหรับเส้นทางสัญญาณสําคัญทั้งหมด วงจรแบบสองแบบให้ความหลากหลายเพียงพอเพื่อให้แน่ใจว่าการทํางานที่ปลอดภัย

โมดูลคู่ถูกปรับปรุงให้เหมาะสมกับโปรแกรมควบคุมที่มีความปลอดภัยที่สําคัญ ที่ค่าใช้จ่ายต่ําสําคัญกว่าการมีให้บริการสูงสุดโมดูลการออกแบบดิจิตอลแบบคู่มีวงจรวงจร voltage-loopback ที่ตรวจสอบการทํางานของสวิทช์การออกแต่ละตัว โดยอิสระจากการมีภาระ
และกําหนดว่าความผิดพลาดซ่อนอยู่. ความตึงเครียดสนามตรวจพบที่จะไม่ตรงกับภาวะที่สั่งของจุดออก
เครื่องแสดงสัญญาณเตือน LOAD/FUSE

นอกจากนี้การวินิจฉัยที่ดําเนินการถูกดําเนินการบนช่องทางและวงจรแต่ละช่องทางของโมดูลการออกแบบดิจิตอลแบบคู่ การวินิจฉัยใด ๆ ที่ล้มเหลวในช่องทางใด ๆ จะเปิดตัวตัวชี้แจงความผิดพลาดซึ่งในทางกลับกันจะเปิดสัญญาณสัญญาณเตือนชาสี. โมดูลคู่ทํางานอย่างถูกต้องในตัวของส่วนใหญ่ของความผิดพลาดเดียวและอาจทํางานอย่างถูกต้องกับบางชนิดของความผิดพลาดหลาย แต่ความผิดพลาดติด-OFF เป็นการยกเว้นหากหนึ่งของสวิทช์การออกมีความผิดพลาดติด-OFF, การออกจะไปสู่สภาวะ OFF และอาจเกิดปัญหาในการเปลี่ยนไปยังโมดูลอะไหล่ร้อน

โมดูลออกแบบดิจิตอลคู่สนับสนุนความสามารถของอะไหล่ร้อนที่อนุญาตการเปลี่ยนออนไลน์ของโมดูลผิดปกติ
ปุ่มปิดเพื่อป้องกันการติดตั้งที่ไม่ถูกต้องในชาสีที่ตั้งค่า

โมดูลการออกแบบดิจิตอลแบบสองแบบต้องการแผ่นปลายภายนอก (ETP) ที่แยกแยกด้วยอินเตอร์เฟสสายเคเบิลกับ Backplane ของ Tricon การออกแบบดิจิตอลถูกออกแบบมาเพื่อให้แหล่งของปัจจุบันเพื่ออุปกรณ์สนาม,ดังนั้นพลังงานสนามต้องเชื่อมต่อกับจุดออกทุกจุดบนจุดสิ้นสนาม
