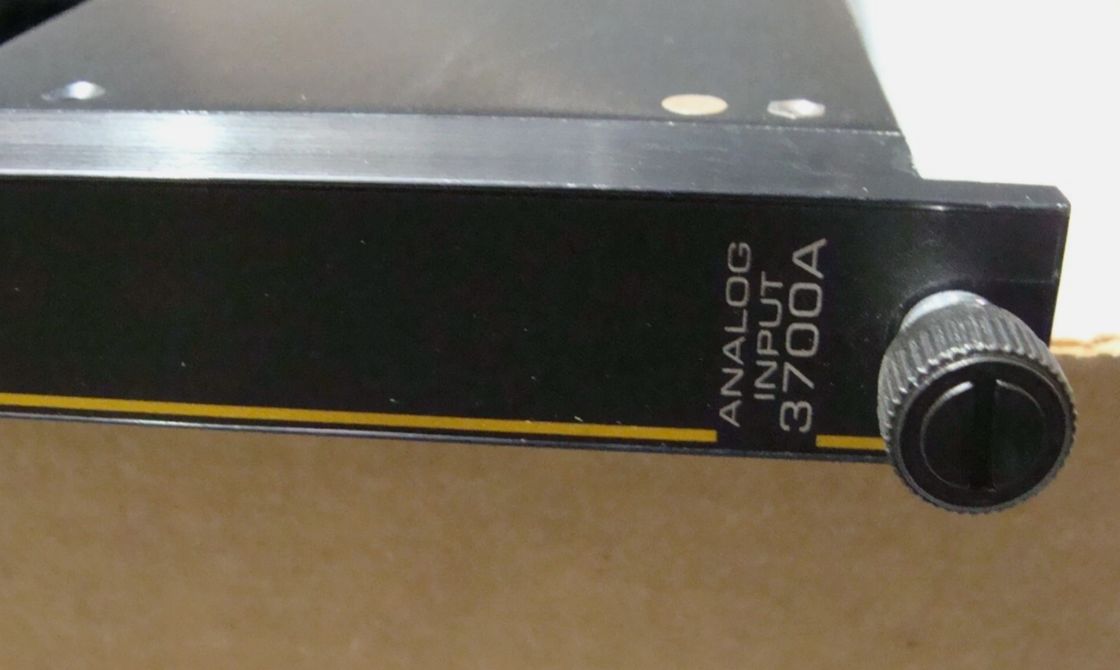

3700A Invensys Triconex แอนาล็อกอินไพท์โมดูล

3700A Invensys Triconex โมดูลอินพุตแบบอะนาล็อก

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลอินพุตแบบอะนาล็อก (AI) ประกอบด้วยช่องสัญญาณอินพุตอิสระสามช่อง แต่ละช่องสัญญาณอินพุตรับสัญญาณแรงดันไฟฟ้าที่แปรผันจากแต่ละจุด แปลงเป็นค่าดิจิทัล และส่งค่าไปยังโมดูลประมวลผลหลักสามโมดูลตามต้องการ

ในโหมด TMR ค่าหนึ่งจะถูกเลือกโดยใช้อัลกอริธึมการเลือกค่ากลางเพื่อให้แน่ใจว่าข้อมูลถูกต้องสำหรับการสแกนแต่ละครั้ง การตรวจจับแต่ละจุดอินพุตจะดำเนินการในลักษณะที่ป้องกันความล้มเหลวเพียงครั้งเดียวในช่องสัญญาณหนึ่งช่องสัญญาณจาก โมดูลอินพุตแบบอะนาล็อกต้องใช้แผงขั้วต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยังแบคเพลน Tricon แต่ละโมดูลถูกล็อกทางกลไกเพื่อการติดตั้งที่เหมาะสมในแชสซี Tricon ส่งผลกระทบต่อช่องสัญญาณอื่น โมดูลอินพุตแบบอะนาล็อกแต่ละโมดูลรองรับการวินิจฉัยอย่างต่อเนื่องและสมบูรณ์สำหรับแต่ละช่องสัญญาณ ความล้มเหลวของการวินิจฉัยใดๆ ในช่องสัญญาณใดๆ จะเปิดใช้งานตัวบ่งชี้ข้อผิดพลาดสำหรับโมดูล ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซี

ตัวบ่งชี้ข้อผิดพลาดของโมดูลเพียงแค่รายงานข้อผิดพลาดของช่องสัญญาณ ไม่ใช่ความล้มเหลวของโมดูล—โมดูลสามารถทำงานได้อย่างถูกต้องโดยมีช่องสัญญาณเสียมากถึงสองช่อง โมดูลอินพุตแบบอะนาล็อกรองรับความสามารถในการสำรองข้อมูลแบบร้อน ซึ่งช่วยให้สามารถเปลี่ยนโมดูลที่ผิดพลาดได้ทางออนไลน์
