โมดูลเอาต์พุตแบบอะนาล็อก Invensys Triconex 3805E

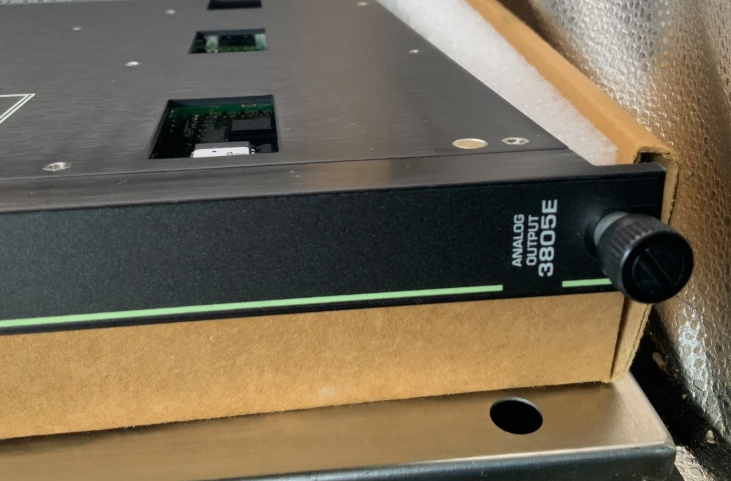

3805E โมดูลเอาต์พุตอะนาล็อก Invensys Triconex

รายละเอียดสินค้า:

คำอธิบาย:

โมดูลเอาต์พุตอะนาล็อก (AO) รับสัญญาณเอาต์พุตจากโมดูลประมวลผลหลักในแต่ละสามช่องสัญญาณ จากนั้นข้อมูลแต่ละชุดจะถูกโหวตและเลือกช่องสัญญาณที่ดีเพื่อขับเคลื่อนเอาต์พุตทั้งแปด โมดูลจะตรวจสอบเอาต์พุตปัจจุบันของตัวเอง (เป็นแรงดันไฟฟ้าอินพุต) และรักษาการอ้างอิงแรงดันไฟฟ้าภายในเพื่อให้ข้อมูลการสอบเทียบตัวเองและข้อมูลสุขภาพของโมดูล แต่ละช่องสัญญาณบนโมดูลมีวงจรลูปแบ็คปัจจุบันซึ่งตรวจสอบความถูกต้องและการมีอยู่ของสัญญาณอะนาล็อกโดยไม่ขึ้นอยู่กับการมีอยู่ของโหลดหรือการเลือกช่องสัญญาณ การออกแบบโมดูลป้องกันไม่ให้ช่องสัญญาณที่ไม่ถูกเลือกขับสัญญาณอะนาล็อกไปยังภาคสนาม

นอกจากนี้ ยังมีการวินิจฉัยอย่างต่อเนื่องในแต่ละช่องสัญญาณและวงจรของโมดูล ความล้มเหลวของการวินิจฉัยใดๆ จะปิดใช้งานช่องสัญญาณที่ผิดพลาดและเปิดใช้งานตัวบ่งชี้ข้อผิดพลาด ซึ่งจะเปิดใช้งานสัญญาณเตือนแชสซี ตัวบ่งชี้ข้อผิดพลาดของโมดูลเพียงระบุข้อผิดพลาดของช่องสัญญาณ ไม่ใช่ความล้มเหลวของโมดูล โมดูลยังคงทำงานได้อย่างถูกต้องโดยมีช่องสัญญาณล้มเหลวมากถึงสองช่องสัญญาณ การตรวจจับวงจรเปิดมีให้โดยตัวบ่งชี้ LOAD ซึ่งจะเปิดใช้งานหากโมดูลไม่สามารถขับกระแสไปยังเอาต์พุตหนึ่งรายการขึ้นไป

โมดูลมีแหล่งจ่ายไฟลูปสำรองพร้อมตัวบ่งชี้พลังงานและฟิวส์แต่ละตัวที่เรียกว่า PWR1 และ PWR2 ผู้ใช้ต้องจัดหาแหล่งจ่ายไฟลูปภายนอกสำหรับเอาต์พุตอะนาล็อก โมดูลเอาต์พุตอะนาล็อกแต่ละตัวต้องใช้กระแสไฟสูงสุด 1 แอมป์ @ 24-42.5 โวลต์ ตัวบ่งชี้ LOAD จะเปิดใช้งานหากตรวจพบวงจรเปิดในจุดเอาต์พุตหนึ่งจุดขึ้นไป PWR1 และ PWR2 จะเปิดอยู่หากมีไฟลูป
