| สถานที่กำเนิด: | สหรัฐอเมริกา |
| ชื่อแบรนด์: | Woodward |
| ได้รับการรับรอง: | COO |
| หมายเลขรุ่น: | 5466-348 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | inquiry |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 5-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | 10 ชิ้นต่อวัน |
| ชื่อผลิตภัณฑ์: | 5466-348 Woodward NetCon 5000B SIO โมดูล | รุ่นผลิตภัณฑ์: | 5466-348 |
|---|---|---|---|
| การรับประกัน: | 12 เดือน | เวลานำ: | 8-5 วันทำงาน |
| การจัดส่งโดย: | DHL, TNT หรือ EMS, FedEx, UPS | คลังสินค้า: | มีอยู่ |
| น้ำหนักขั้นต้น: | 0.8kg | ขนาดบรรจุภัณฑ์: | 11.8 "x 7.9" x 9.9 "(30 ซม. x 20 ซม. x 25 ซม.) |

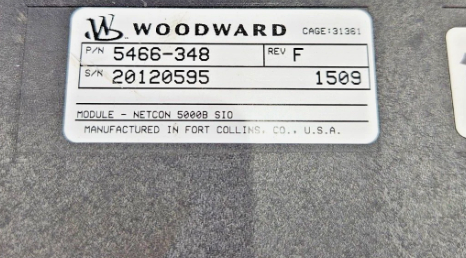

โมดูล Woodward NetCon 5466-348
รายละเอียดสินค้า:
| ชื่อแบรนด์ | Woodward |
| รุ่น | 5466-348 |
| สภาพ | ใหม่ |
| น้ำหนักรวม/น้ำหนักขนส่ง | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุภัณฑ์ | 6.4" x 6.4" x 4.8" (16 ซม. x 16 ซม. x 12 ซม.) |
| ประเทศต้นกำเนิด/ประเทศต้นฉบับ | สหรัฐอเมริกา (USA) |
| ระยะเวลารอคอย | มีสินค้าในสต็อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | T/T |
| ราคาขาย | สอบถาม |
| สี | ขึ้นอยู่กับผลิตภัณฑ์ |
| การรับประกัน | 12 เดือน |
| ระยะเวลารอคอย | 5-8 วันทำการ |
| พันธมิตรขนส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อมูลเพิ่มเติม:
| ไม่มี | ไม่มี |
คำอธิบาย:
โมดูล Actuator Driver นี้รับข้อมูลดิจิทัลจาก CPU และสร้างสัญญาณตัวขับเคลื่อนแอคชูเอเตอร์แบบสัดส่วนสี่สัญญาณ สัญญาณเหล่านี้เป็นสัดส่วนและมีช่วงสูงสุด 0 ถึง 25 mAdc หรือ 0 ถึง 200 mAdc รูปที่ 10-5 เป็นไดอะแกรมบล็อกของโมดูล Actuator Driver แบบสี่ช่องสัญญาณ ระบบเขียนค่าเอาต์พุตไปยังหน่วยความจำแบบ dual-port ผ่านอินเทอร์เฟซ VME-bus
ไมโครคอนโทรลเลอร์ปรับขนาดค่าโดยใช้ค่าคงที่การสอบเทียบที่เก็บไว้ใน EEPROM และกำหนดเวลาเอาต์พุตให้เกิดขึ้นในเวลาที่เหมาะสม ไมโครคอนโทรลเลอร์ตรวจสอบแรงดันไฟฟ้าและกระแสไฟขาออกของแต่ละช่องสัญญาณและแจ้งเตือนระบบถึงข้อผิดพลาดของช่องสัญญาณและโหลด ระบบสามารถ
ปิดใช้งานไดรเวอร์กระแสไฟแยกกัน หากตรวจพบข้อผิดพลาดที่ป้องกันไม่ให้โมดูลทำงาน ไม่ว่าจะโดยไมโครคอนโทรลเลอร์หรือระบบ ไฟ LED FAULT จะสว่างขึ้น
10.3.3—การติดตั้ง
โมดูลเลื่อนเข้าไปในตัวนำการ์ดในแชสซีของตัวควบคุมและเสียบเข้ากับเมนบอร์ด โมดูลถูกยึดเข้าที่ด้วยสกรูสองตัว หนึ่งตัวที่ด้านบนและอีกตัวที่ด้านล่างของแผงด้านหน้า นอกจากนี้ ที่ด้านบนและด้านล่างของโมดูลยังมีที่จับสองอัน ซึ่งเมื่อสลับ (ผลักออกด้านนอก) จะเลื่อนโมดูลออกไปไกลพอที่จะทำให้บอร์ดหลุดออกจากขั้วต่อเมนบอร์ด
10.3.4—การอ้างอิง FTM
ดูบทที่ 13 สำหรับข้อมูลการเดินสายไฟภาคสนามที่สมบูรณ์สำหรับโมดูล Actuator Channel FTM สี่ช่องสัญญาณ ดูภาคผนวก A สำหรับการอ้างอิงข้ามหมายเลขชิ้นส่วนสำหรับโมดูล FTM และสายเคเบิล
10.3.5—การแก้ไขปัญหา
แต่ละโมดูล I/O มีไฟ LED แสดงข้อผิดพลาดสีแดง ซึ่งระบุสถานะของโมดูล ไฟ LED นี้จะช่วยในการแก้ไขปัญหาหากโมดูลมีปัญหา ไฟ LED สีแดงค้างแสดงว่าตัวควบคุมแอคชูเอเตอร์ไม่ได้สื่อสารกับโมดูล CPU ไฟ LED สีแดงกะพริบแสดงถึงปัญหาภายในโมดูล และแนะนำให้เปลี่ยนโมดูล
