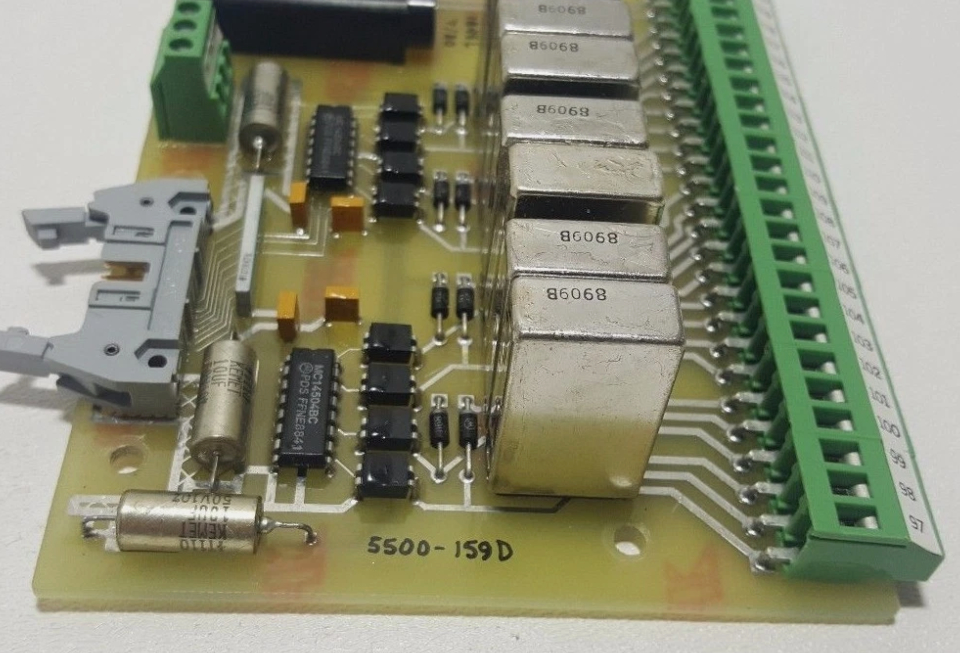

5500-159D บอร์ดควบคุมการถ่ายทอดวู้ดเวิร์ด

5500-159D บอร์ดควบคุมรีเล่ยวู้ดเวิร์ด

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คําอธิบาย:

คู่มือนี้อธิบายเครื่องควบคุมดิจิตอล Woodward Peak 150 สําหรับอุปกรณ์เรือนหอม และโปรแกรมมือถือ (9905-292) ที่ใช้ในการโปรแกรมมัน  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

ภาพ 2-1 เป็นภาพลักษณะของเครื่องควบคุม Peak 150 ส่วนประกอบการควบคุม Peak 150 ทั้งหมดอยู่ในห้อง NEMA 4X เดียว สามารถติดตั้งในภายในหรือภายนอกได้การเข้าถึงส่วนประกอบภายในคือผ่านประตูทางขวา-hinged ที่ถูกถือปิดโดยหกสกรูติดขนาดประมาณของห้องพักคือ 19 x 12 x 4 นิ้ว (ประมาณ 483 x 305 x 102 มม.)หลุมหนึ่งมีกว้างประมาณ 25 มิลลิเมตร (1 นิ้ว), และอีกหลุมหนึ่งมีความกว้างประมาณ 38 มิลลิเมตร (1.5 นิ้ว). หลุมเหล่านี้ยอมรับช่องจุลไฟสัญลักษณ์อังกฤษหรือเมตร.

องค์ประกอบภายในทั้งหมดมีคุณภาพอุตสาหกรรม ส่วนประกอบประกอบประกอบด้วย CPU (หน่วยประมวลผลกลาง) ความทรงจําของมัน แหล่งไฟฟ้าสวิทชิ่ง ทุกรีเล่ วงจรเข้าออกทั้งหมดและวงจรการสื่อสารทั้งหมดสําหรับจอหน้าประตู, คีย์พานด์สัมผัส การสื่อสารทางไกล RS-232, RS-422, และ RS-485 Modbus

การติดตั้ง พื้นที่ควบคุม Peak 150 แบบมาตรฐานต้องติดตั้งตั้งตั้งบนผนังหรือรากขนาด 19" (483 มม) ให้มีพื้นที่พอสําหรับการเปิดฝาและการเข้าถึงสายไฟหนึ่งข้างขวา และหนึ่งข้างซ้ายอนุญาตการติดตั้งที่มั่นคง

การเชื่อมต่อไฟฟ้า การเชื่อมต่อไฟฟ้าทั้งหมดจะต้องทําผ่านช่องเปิดสองช่องในด้านล่างของห้องเข้าสู่บล็อกปลายภายในห้องส่งสายไฟฟ้าปัจจุบันต่ําทุกสายผ่านท่าสายไฟฟ้าขนาดใหญ่. นําสายไฟฟ้ากระแสไฟฟ้าสูงทุกสายผ่านพอร์ตสายไฟฟ้าขนาดเล็ก การเชื่อมต่อไฟฟ้าสําหรับ MPU แต่ละตัวและสําหรับตัวขับเคลื่อนแต่ละตัวจะต้องถูกป้องกันแยกกัน เรายังแนะนําการป้องกันแยกกันสําหรับการเข้า mA แต่ละตัวการเข้าติดต่อสามารถรวมกันภายในเคเบิลหลากสายนําเดียวที่มีการป้องกันทั้งหมดหนึ่ง. ปรางควรถูกเชื่อมต่อเฉพาะที่ Peak 150 การควบคุม.

• บอร์ดควบคุมรีเล่
• สนามเดียว
• 8-RELAY ARRAY
• สายปลายสกรูแคลมป์
• 250 V 1 A FUSE RATING
