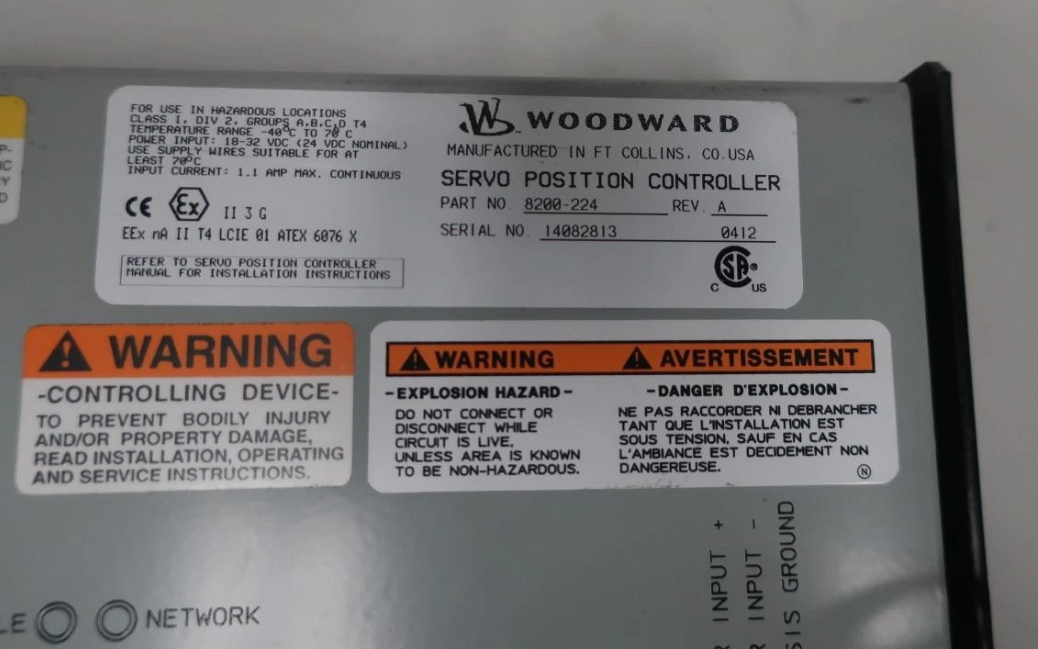

8200-224 คอนโทรลเลอร์ตำแหน่ง Woodward Servo

8200-224 Woodward Servo Position Controller

รายละเอียดสินค้า:

ข้อมูลเพิ่มเติม:

คำอธิบาย:

8200-226 เป็นรุ่นล่าสุดของ SPC (Servo Position Controller) ซึ่งมาแทนที่รุ่น 8200-224 และ 8200-225 SPC จะวางตำแหน่งแอคทูเอเตอร์ไฮดรอลิกหรือนิวเมติกตามสัญญาณความต้องการตำแหน่งที่ได้รับจากตัวควบคุม SPC จะวางตำแหน่งแอคทูเอเตอร์แบบขดลวดเดี่ยวโดยใช้อุปกรณ์ป้อนกลับตำแหน่งแบบเดี่ยวหรือคู่ สัญญาณความต้องการตำแหน่งสามารถส่งไปยัง SPC ผ่าน DeviceNet, 4–20 mA หรือทั้งสองอย่าง โปรแกรมซอฟต์แวร์ที่ทำงานบนคอมพิวเตอร์ส่วนบุคคล (PC) ช่วยให้ผู้ใช้สามารถกำหนดค่าและปรับเทียบ SPC ได้อย่างง่ายดาย

เครื่องมือบริการ SPC ใช้สำหรับกำหนดค่า ปรับเทียบ ปรับ เปลี่ยนแปลง ตรวจสอบ และแก้ไขปัญหา SPC เครื่องมือบริการทำงานบนพีซีและสื่อสารกับ SPC ผ่านการเชื่อมต่อแบบอนุกรม ตัวเชื่อมต่อพอร์ตแบบอนุกรมคือซ็อกเก็ต sub-D 9 พิน และใช้สายเคเบิลแบบตรงเพื่อเชื่อมต่อกับพีซี Woodward มีชุดอะแดปเตอร์ USB เป็น Serial 9 พิน หากจำเป็นสำหรับคอมพิวเตอร์ใหม่ที่ไม่มีตัวเชื่อมต่อแบบอนุกรม 9 พิน (P/N 8928-463)

ชุดนี้ประกอบด้วยอะแดปเตอร์ USB, ซอฟต์แวร์ และสายเคเบิลอนุกรม 1.8 ม. (6 ฟุต) (ดูบทที่ 4 สำหรับคำแนะนำในการติดตั้ง SPC Service Tool) SPC ถูกกำหนดค่าโดยใช้ตัวแก้ไขไฟล์การกำหนดค่าของ SPC Service Tool เพื่อสร้างไฟล์ที่ถูกโหลดลงใน SPC จากนั้น SPC Service Tool ยังสามารถอ่านการกำหนดค่าที่มีอยู่จาก SPC ลงในตัวแก้ไขไฟล์การกำหนดค่าได้

ครั้งแรกที่ SPC เชื่อมต่อกับแอคทูเอเตอร์ จะต้องปรับเทียบกับทรานสดิวเซอร์ป้อนกลับตำแหน่งของแอคทูเอเตอร์ ผู้ใช้จะได้รับคำแนะนำตลอดกระบวนการปรับเทียบโดยเครื่องมือบริการ การปรับเทียบยังสามารถดำเนินการได้โดยตัวควบคุมผ่านลิงก์ DeviceNet สามารถดูขั้นตอนการปรับเทียบได้ในไฟล์ช่วยเหลือ GAP™

SPC ต้องการแหล่งจ่ายไฟแรงดันไฟฟ้า 18 ถึง 32 Vdc โดยมีความจุกระแสไฟสูงสุด 1.1 A หากใช้แบตเตอรี่สำหรับพลังงานในการทำงาน จำเป็นต้องมีเครื่องชาร์จแบตเตอรี่เพื่อรักษาระดับแรงดันไฟฟ้าที่เสถียร ควรป้องกันสายไฟด้วยฟิวส์ 5 A, 125 V ที่สามารถทนต่อกระแสไฟกระชาก 20 A, 100 ms เมื่อเปิดเครื่อง
