| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | COC |
| หมายเลขรุ่น: | X20AI4632 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |

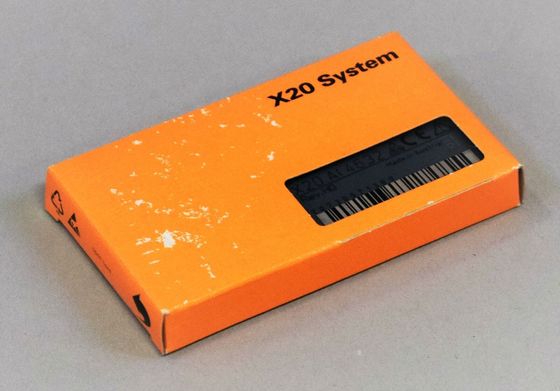

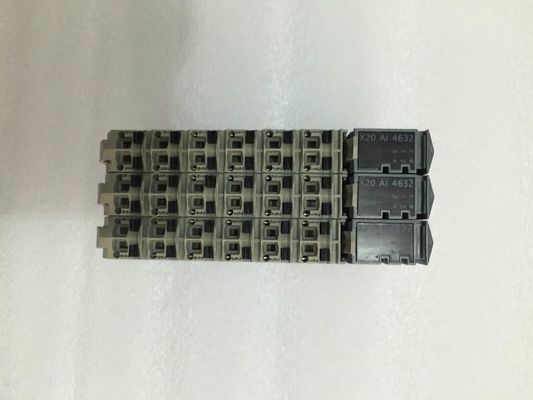

| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20AI4632 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูล I/O | รสบัส: | 0.01 วัตต์ |
| I/O ภายใน: | 1.5 วัตต์ | การรับประกัน: | 1 ปี |
| เน้น: | X20AI4632,20MA B&R X20 ระบบ PLC,โมดูล BR PLC I/O |
||
หมายเลขวัสดุ:
X20AI4632
โมดูลนี้มีอินพุต 4 ช่องพร้อมความละเอียดตัวแปลงดิจิตอล 16 บิตสามารถเลือกระหว่างสัญญาณกระแสและแรงดันไฟโดยใช้ขั้วต่างๆ
| รหัส B&R | 0x1BA1 |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน I/O ต่อช่องสัญญาณ สถานะการทำงาน สถานะโมดูล |
| การวินิจฉัย | |
| โมดูลทำงาน/ผิดพลาด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| อินพุต | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| ประเภทช่อง | ใช่ ใช้ซอฟต์แวร์ |
| การใช้พลังงาน | |
| รสบัส | 0.01 วัตต์ |
| I/O ภายใน | 1.5 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ใบรับรอง | |
| CE | ใช่ |
| UKCA | ใช่ |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | อุณหภูมิ:บี(0 - 55 องศาเซลเซียส) ความชื้น:บี(สูงสุด 100%) การสั่นสะเทือน:บี(4 กรัม) อีเอ็มซี:บี(สะพานและดาดฟ้าเปิด) |
| LR | ENV1 |
| KR | ใช่ |
| ABS | ใช่ |
| EAC | ใช่ |
| KC | ใช่ |
| ป้อนข้อมูล | ±10 V หรือ 0 ถึง 20 mA ผ่านขั้วต่อต่างๆ |
| ประเภทอินพุต | อินพุตส่วนต่าง |
| ความละเอียดของตัวแปลงดิจิตอล | |
| แรงดันไฟฟ้า | ±15 บิต |
| หมุนเวียน | 15 บิต |
| เวลาในการแปลง | 50 μs สำหรับอินพุตทั้งหมด |
| รูปแบบเอาต์พุต | INT |
| รูปแบบเอาต์พุต | |
| แรงดันไฟฟ้า | INT 0x8001 - 0x7FFF / 1 LSB = 0x0001 = 305.176 µV |
| หมุนเวียน | INT 0x0000 - 0x7FFF / 1 LSB = 0x0001 = 610.352 nA |
| อิมพีแดนซ์อินพุตในช่วงสัญญาณ | |
| แรงดันไฟฟ้า | 20 MΩ |
| หมุนเวียน | - |
| โหลด | |
| แรงดันไฟฟ้า | - |
| หมุนเวียน | <400 Ω |
| การป้องกันอินพุต | ป้องกันการเดินสายไฟด้วยแรงดันไฟ |
| สัญญาณอินพุตที่อนุญาต | |
| แรงดันไฟฟ้า | แม็กซ์±30 V |
| หมุนเวียน | แม็กซ์±50 mA |
| เอาต์พุตของค่าดิจิตอลระหว่างโอเวอร์โหลด | |
| Undershoot | |
| แรงดันไฟฟ้า | 0x8001 |
| หมุนเวียน | 0x0000 |
| โอเวอร์ชูต | |
| แรงดันไฟฟ้า | 0x7FFF |
| หมุนเวียน | 0x7FFF |
| ขั้นตอนการแปลง | SAR |
| ตัวกรองสัญญาณเข้า | ฮาร์ดแวร์ - ตัวกรองความถี่ต่ำผ่านอันดับสาม / ความถี่ตัด 10 kHz |
| แม็กซ์ข้อผิดพลาด | |
| แรงดันไฟฟ้า | |
| ได้รับ | 0.08% |
| ออฟเซ็ต | 0.01% |
| หมุนเวียน | |
| ได้รับ | 0.08% |
| ออฟเซ็ต | 0.02% |
| แม็กซ์ได้รับดริฟท์ | |
| แรงดันไฟฟ้า | 0.01%/°C |
| หมุนเวียน | 0.01%/°C |
| แม็กซ์ชดเชยดริฟท์ | |
| แรงดันไฟฟ้า | 0.001%/°C |
| หมุนเวียน | 0.002%/°C |
| การปฏิเสธโหมดทั่วไป | |
| กระแสตรง | 70 เดซิเบล |
| 50 Hz | 70 เดซิเบล |
| ช่วงโหมดทั่วไป | ±12 V |
| Crosstalk ระหว่างช่อง | <-70 เดซิเบล |
| ความไม่เชิงเส้น | |
| แรงดันไฟฟ้า | <0.01% |
| หมุนเวียน | <0.015% |
| แรงดันฉนวนระหว่างช่องสัญญาณและบัส | 500 Vเอฟเฟ่ |
| การแยกไฟฟ้า | ช่องแยกจากรถบัส ช่องไม่ได้แยกจากช่อง |
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | |
| 0 ถึง 2000 m | ไม่มีข้อจำกัด |
| >2000 ม. | ลดอุณหภูมิแวดล้อมลง 0.5°C ต่อ 100 m |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| Derating | ดูหัวข้อ "การลดอันดับ" |
| พื้นที่จัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ขนส่ง | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | สั่งซื้อขั้วต่อเทอร์มินัล X20TB12 1x แยกต่างหาก สั่งซื้อโมดูลบัส 1x X20BM11 แยกต่างหาก |
| ขว้าง | 12.5+0.2มม |
