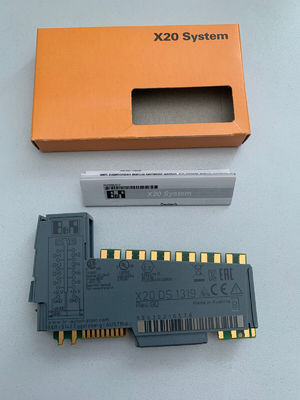

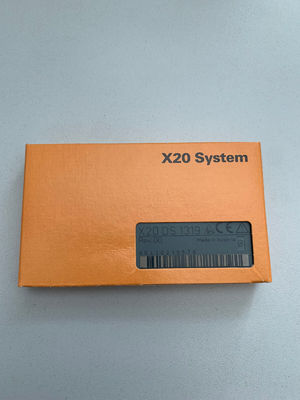

| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20DS1319 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูล I/O | รหัสประจำตัว: | 0x2547 |
| I/O ภายใน: | 1.5 วัตต์ | ขนาดเคาน์เตอร์: | 16/32-บิต |
| แรงดันไฟฟ้าขาเข้า: | 24 VDC -15% / +20% | การรับประกัน: | 1 ปี |
| เน้น: | X20DS1319 B&R X20 PLC,1.5W B&R X20ระบบ PLC,24VDC B&Rอัตโนมัติบมจ. |
||
โมดูลนี้เป็นโมดูลตัวประมวลผลสัญญาณดิจิตอลมัลติฟังก์ชั่นสามารถใช้งานได้อย่างยืดหยุ่นมากสำหรับงานที่หลากหลายที่เกี่ยวข้องกับการประมวลผลสัญญาณดิจิตอลหรือการสร้างสัญญาณดิจิตอลตัวอย่างการใช้งานหลักสองประการ ได้แก่ การควบคุมสเตจเอาต์พุตสเต็ปด้วยสัญญาณพัลส์และทิศทาง หรือใช้เป็นการจำลองตัวเข้ารหัสในแอปพลิเคชันนี้ ตัวอย่างเช่น อินเวอร์เตอร์ความถี่หรือแกนเซอร์โวที่มีฟังก์ชันติดตามความเร็วสามารถติดตามแกนหลักจริงหรือเสมือนได้
คุณลักษณะที่จำเป็นเพิ่มเติมคือฟังก์ชันการประทับเวลาของโมดูลอนุญาตให้สร้างเส้นโค้งทางลาดเคาน์เตอร์แทบไม่ขึ้นกับรอบเวลาของบัสระหว่างการจำลองตัวเข้ารหัส เป็นต้นเฉพาะค่าตัวนับเป้าหมายและช่วงเวลาที่ควรจะไปถึงเท่านั้นที่จะถูกโอนโมดูลจะสร้างค่าตัวนับที่สอดคล้องกันโดยอัตโนมัติในเวลาที่เหมาะสม แม่นยำในความละเอียดระดับไมโครวินาทีและเป็นอิสระจากนาฬิกาบัส
| โมดูล I/O | ช่องสัญญาณอินพุตดิจิตอล 4 ช่อง, ช่องดิจิตอล 4 ช่องที่กำหนดค่าเป็นอินพุตหรือเอาต์พุตได้, คู่ตัวนับสากล 1 คู่ (2 ตัวนับเหตุการณ์, ตัวนับ AB หรือตัวนับขึ้น/ลง), เครื่องกำเนิดการเคลื่อนไหวเชิงเส้น (A/B, ทิศทาง/ความถี่) พร้อมพัลส์อ้างอิงสูงสุดสองตัว , ตัวเข้ารหัสสัมบูรณ์ SSI, โมเมนต์สัมพัทธ์หรือโมเมนต์สัมบูรณ์ของขอบอินพุตที่มีความละเอียด μs, I/O ที่กระตุ้นเวลา, การสุ่มตัวอย่าง I/O |
| รหัส B&R | 0x2547 |
| ตัวบ่งชี้สถานะ | ฟังก์ชัน I/O ต่อช่องสัญญาณ สถานะการทำงาน สถานะโมดูล |
| การวินิจฉัย | |
| โมดูลทำงาน/ผิดพลาด | ใช่ ใช้ไฟ LED แสดงสถานะและซอฟต์แวร์ |
| ผลลัพธ์ | ใช่ ใช้ไฟแสดงสถานะ LED |
| การใช้พลังงาน | |
| รสบัส | 0.01 วัตต์ |
| I/O ภายใน | 1.5 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคทูเอเตอร์ (ตัวต้านทาน) [W] | - |
| ประเภทของสายสัญญาณ | ต้องใช้สายป้องกันสำหรับสายสัญญาณทั้งหมด |
| ใบรับรอง | |
| CE | ใช่ |
| UKCA | ใช่ |
| ATEX | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | cCSAus 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I ดิวิชั่น 2 กลุ่ม ABCD, T5 |
| DNV | อุณหภูมิ:บี(0 - 55 องศาเซลเซียส) ความชื้น:บี(สูงสุด 100%) การสั่นสะเทือน:บี(4 กรัม) อีเอ็มซี:บี(สะพานและดาดฟ้าเปิด) |
| LR | ENV1 |
| KR | ใช่ |
| ABS | ใช่ |
| EAC | ใช่ |
| KC | ใช่ |
| ปริมาณ | 1 |
| เอ็นโค้ดเดอร์เอาท์พุต | 24 V, ไม่สมมาตร (A/B, ทิศทาง/ความถี่) |
| ขนาดเคาน์เตอร์ | 16/32 บิต |
| ปริมาณ | 4 + 4 กำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| แรงดันไฟฟ้าขาเข้า | 24 VDC -15% / +20% |
| กระแสไฟเข้าที่ 24 VDC | ประมาณ1.3 mA |
| วงจรอินพุต | จม |
| ตัวกรองสัญญาณเข้า | |
| ฮาร์ดแวร์ | ≤2 µs |
| ซอฟต์แวร์ | - |
| ความต้านทานอินพุต | 18.4 kΩ |
| ฟังก์ชั่นเพิ่มเติม | ตัวเข้ารหัสสัมบูรณ์ SSI คู่ตัวนับสากล ฟังก์ชันสลักสำหรับคู่ตัวนับสากล |
| ความถี่อินพุต | 100 kHz |
| เกณฑ์การสลับ | |
| ต่ำ | <5 VDC |
| สูง | >15 VDC |
| ลักษณะโอเวอร์โหลดของตัวเข้ารหัสพาวเวอร์ซัพพลาย | ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด |
| แรงดันฉนวนระหว่างช่องสัญญาณและบัส | 500 Vเอฟเฟ่ |
| ปริมาณ | 1 |
| ขนาดเคาน์เตอร์ | สูงสุด 32 บิตขึ้นอยู่กับตัวเข้ารหัส |
| แม็กซ์อัตราการถ่ายโอน | 125 กิโลบิต/วินาที |
| เอ็นโค้ดเดอร์พาวเวอร์ซัพพลาย | โมดูล-ภายใน สูงสุด600 mA |
| แรงดันไฟฟ้าที่กำหนด | 24 V ไม่สมมาตร |
| ปริมาณ | 1 |
| โหมดการทำงาน | 2x ตัวนับเหตุการณ์, ตัวนับขึ้น/ลง, ตัวนับ AB |
| อินพุตตัวเข้ารหัส | 24 V ไม่สมมาตร |
| ขนาดเคาน์เตอร์ | 16/32 บิต |
| ความถี่อินพุต | แม็กซ์100 kHz |
| การประเมิน | |
| เคาน์เตอร์ AB | 4x |
| เคาน์เตอร์จัดงาน | 2x |
| ขึ้น/ลงเคาน์เตอร์ | 2x |
| รูปแบบสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| เอ็นโค้ดเดอร์พาวเวอร์ซัพพลาย | โมดูล-ภายใน สูงสุด600 mA |
| ปริมาณ | มากถึง 4 การกำหนดค่าเป็นอินพุตหรือเอาต์พุตโดยใช้ซอฟต์แวร์ |
| ตัวแปร | ดัน / ดึง / ดัน - ดึง |
| แรงดันไฟฟ้าที่กำหนด | 24 VDC |
| แรงดันไฟสลับ | 24 VDC -15% / +20% |
| กระแสไฟขาออกที่กำหนด | 0.1 A |
| รวมกระแสเล็กน้อย | 0.4 A |
| วงจรเอาท์พุต | อ่างล้างจานและ/หรือแหล่งที่มา |
| การป้องกันเอาต์พุต | การปิดระบบระบายความร้อนในกรณีที่เกิดกระแสเกินหรือไฟฟ้าลัดวงจร การป้องกันแบบบูรณาการสำหรับการสลับโหลดอุปนัย |
| สถานะการวินิจฉัย | การตรวจสอบเอาต์พุต |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | แม็กซ์25 µA |
| แรงดันตกค้าง | <0.9 V ที่ 0.1 A กระแสไฟที่ระบุ |
| กระแสไฟลัดวงจรสูงสุด | <10 อา |
| เปิดเครื่องในกรณีที่ปิดเครื่องเกินหรือไฟฟ้าลัดวงจร | ประมาณ10 ms (ขึ้นอยู่กับอุณหภูมิโมดูล) |
| การสลับล่าช้า | |
| 0 → 1 | <2 ไมโครวินาที |
| 1 → 0 | <2 ไมโครวินาที |
| เปลี่ยนความถี่ | |
| โหลดตัวต้านทาน | แม็กซ์125 kHz |
| โหลดอุปนัย | ดูหัวข้อ "การสลับโหลดอุปนัย" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | แรงดันไฟสลับ + 0.6 VDC |
| ฟังก์ชั่นเพิ่มเติม | นาฬิกาสำหรับตัวเข้ารหัสสัมบูรณ์ SSI เครื่องกำเนิดการเคลื่อนไหวเชิงเส้น |
| การแยกไฟฟ้า |
ช่องแยกจากรถบัส
ช่องไม่ได้แยกจากช่อง
|
| การวางแนวการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| การติดตั้งระดับความสูงเหนือระดับน้ำทะเล | |
| 0 ถึง 2000 m | ไม่มีข้อจำกัด |
| >2000 ม. | ลดอุณหภูมิแวดล้อมลง 0.5°C ต่อ 100 m |
| ระดับการป้องกันตาม EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| Derating | - |
| พื้นที่จัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ขนส่ง | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่ควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่ควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่ควบแน่น |
| บันทึก | สั่งซื้อขั้วต่อเทอร์มินัล X20TB12 1x แยกต่างหาก สั่งซื้อโมดูลบัส 1x X20BM11 แยกต่างหาก |
| ขว้าง | 12.5+0.2มม |
