| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | X67BC8321.L12 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| แบรนด์สินค้า: | บีแอนด์อาร์ | รุ่นสินค้า: | X67BC8321.L12 |
|---|---|---|---|
| ประเภทสินค้า: | ตัวควบคุมบัส | อินพุต/เอาต์พุต: | ดิจิตอล 16 ช่อง |
| แหล่งจ่ายไฟ I/O: | 24 VDC | ขนาด: | 53*155*42 มม |
| น้ำหนัก: | 350g | การรับประกัน: | 1 ปี |
| เน้น: | X67BC8321.L12,B&R ระบบ X67 |
||

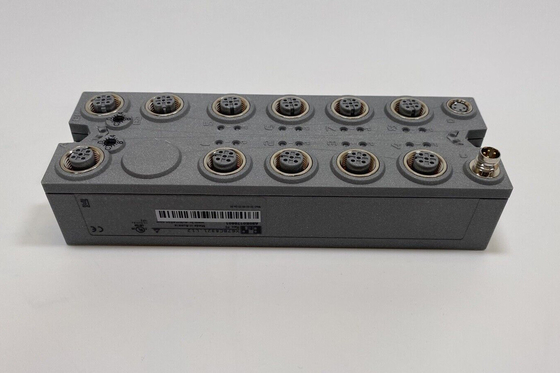

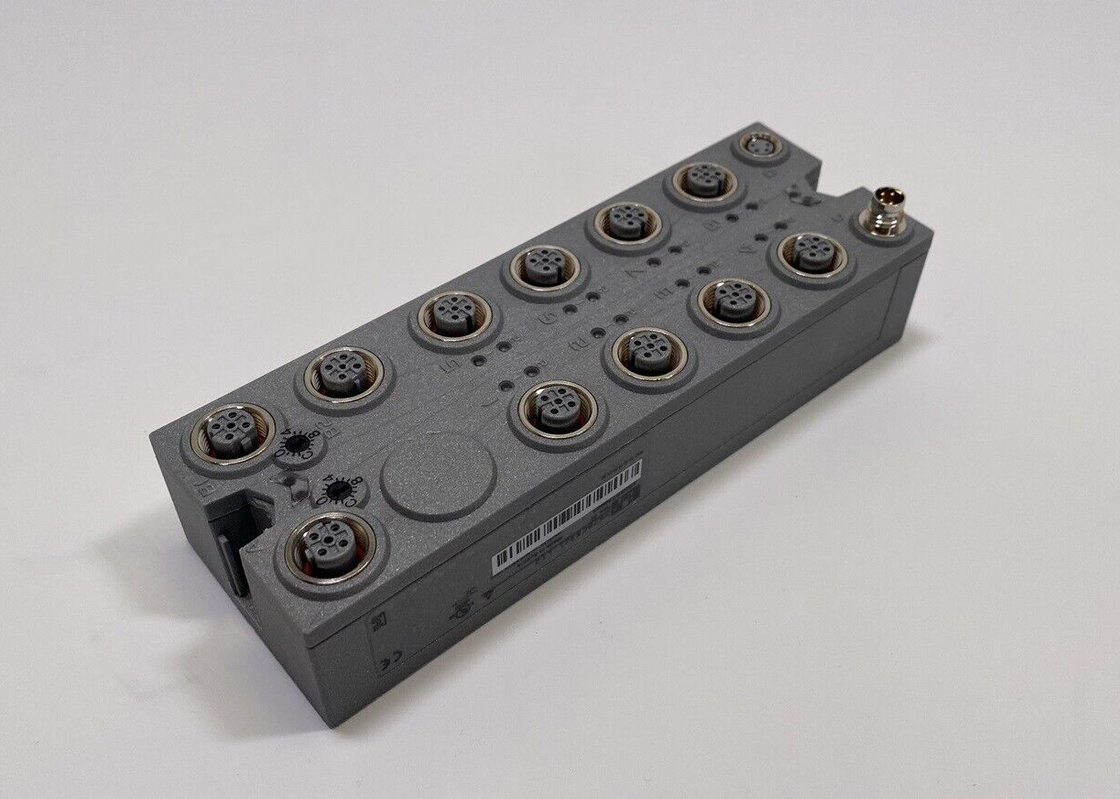

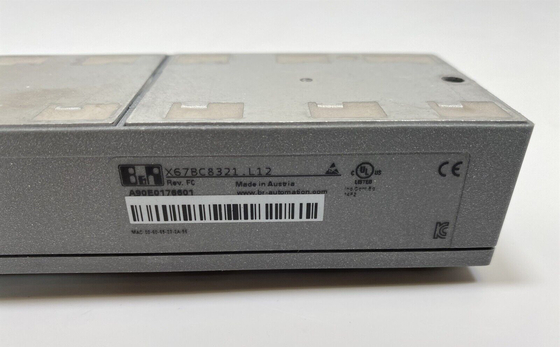

X67BC8321.L12
ตัวควบคุมบัสทำให้สามารถเชื่อมต่อโหนด X2X Link I/O กับ POWERLINK ได้นอกจากนี้ยังเป็นไปได้ที่จะใช้งานวงจร X2X Link แบบซิงโครนัส 1:1 หรือซิงโครนัสกับ POWERLINK โดยใช้พรีสเกลเลอร์
สามารถเชื่อมต่อโหนด X2X Link I/O เพิ่มเติม (โมดูล X67 หรือโมดูลอื่นๆ ที่ใช้ X2X Link) ได้โดยใช้การเชื่อมต่อ X2X Link ในตัวในเชิงกลไก POWERLINK เชื่อมต่อผ่านตัวเชื่อมต่ออีเทอร์เน็ต M12 แบบ D-coded มาตรฐานระดับ IP67
POWERLINK เป็นโปรโตคอลมาตรฐานสำหรับ Fast Ethernet ที่มีคุณสมบัติเรียลไทม์อย่างหนักกลุ่มมาตรฐาน POWERLINK (EPSG) ช่วยให้มั่นใจว่ามาตรฐานยังคงเปิดอยู่และได้รับการพัฒนาอย่างต่อเนื่อง::www.ethernet-powerlink.org.
| ตัวควบคุมบัส | โหนดควบคุม POWERLINK (V1/V2) |
| อินพุต/เอาต์พุต | ช่องดิจิตอล 16 ช่อง กำหนดค่าเป็นอินพุตหรือเอาต์พุตได้โดยใช้ซอฟต์แวร์ อินพุตพร้อมฟังก์ชันเพิ่มเติม |
| แรงดันฉนวนระหว่างแชนเนลและบัส | 500 โวลต์ผล |
| แรงดันไฟฟ้าที่กำหนด | 24 โวลต์ |
| รหัสประจำตัว B&R | |
| ตัวควบคุมบัส | 0xA90E |
| โมดูล I/O ภายใน | 0x1A1D |
| แหล่งจ่ายไฟเซ็นเซอร์/แอคชูเอเตอร์ | 0.5 กระแสรวม |
| ไฟแสดงสถานะ | ฟังก์ชัน I/O ต่อช่องสัญญาณ แรงดันไฟฟ้า ฟังก์ชันบัส |
| การวินิจฉัย | |
| ผลลัพธ์ | ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ |
| แหล่งจ่ายไฟ I/O | ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ |
| ประเภทการเชื่อมต่อ | |
| ฟิลด์บัส | M12 รหัส D |
| ลิงค์ X2X | M12 รหัส B |
| อินพุต/เอาต์พุต | 8x M12 รหัส A |
| แหล่งจ่ายไฟ I/O | M8, 4 พิน |
| กำลังขับ | แหล่งจ่ายไฟ 15 W X2X Link สำหรับโมดูล I/O |
| การใช้พลังงาน | |
| ฟิลด์บัส | 4.2 ว |
| I/O ภายใน | 2.5 ว |
| แหล่งจ่ายไฟ X2X Link | 24.3 W ที่กำลังขับสูงสุดสำหรับโมดูล I/O ที่เชื่อมต่อ |
| ใบรับรอง | |
| ส.ศ | ใช่ |
| ยูเคซีเอ | ใช่ |
| เอเท็กซ์ | โซน 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - สูงสุด60°ซ TÜV 05 ATEX 7201X |
| ยูแอล | คูลัส E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | ส.ค.ส. 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I, ดิวิชั่น 2, กลุ่ม ABCD, T5 |
| อีเอซี | ใช่ |
| เค.ซี | ใช่ |
| ฟิลด์บัส | โหนดควบคุม POWERLINK (V1/V2) |
| พิมพ์ | ประเภทที่ 2 |
| ตัวแปร | 2x M12 อินเทอร์เฟซ (ฮับ), 2x ขั้วต่อหญิงบนโมดูล |
| ความยาวเส้น | สูงสุด100 ม. ระหว่าง 2 สถานี (ความยาวส่วน) |
| อัตราการถ่ายโอน | 100 เมกะบิต/วินาที |
| โอนย้าย | |
| ชั้นทางกายภาพ | 100BASE-TX |
| ฮาล์ฟดูเพล็กซ์ | ใช่ |
| ฟูลดูเพล็กซ์ | ไม่ |
| การเจรจาอัตโนมัติ | ใช่ |
| Auto-MDI/MDIX | ใช่ |
| ความล่าช้าในการแพร่กระจายฮับ | 0.96 ถึง 1 µs |
| นาที.รอบเวลา | |
| ฟิลด์บัส | 200 μs |
| ลิงค์ X2X | 200 μs |
| สามารถซิงโครไนซ์ระหว่างระบบบัสได้ | ใช่ |
| แรงดันไฟฟ้าที่กำหนด | 24 โวลต์ |
| ช่วงแรงดันไฟฟ้า | 18 ถึง 30 โวลต์ |
| การป้องกันแบบบูรณาการ | การป้องกันการกลับขั้ว |
| การใช้พลังงาน | |
| แหล่งจ่ายไฟเซ็นเซอร์/แอคชูเอเตอร์ | สูงสุด12 ว |
| แรงดันไฟฟ้า | แหล่งจ่ายไฟ I/O ลบแรงดันตกเพื่อป้องกันไฟฟ้าลัดวงจร |
| แรงดันตกสำหรับการป้องกันการลัดวงจรที่ 0.5 A | สูงสุด2 โวลต์ |
| สรุปปัจจุบัน | สูงสุด0.5 ก |
| ป้องกันการลัดวงจร | ใช่ |
| ลักษณะการป้อนข้อมูลตาม EN 61131-2 | พิมพ์ครั้งที่ 1 |
| แรงดันไฟฟ้าขาเข้า | 18 ถึง 30 โวลต์ |
| กระแสเข้าที่ 24 VDC | ประเภท4 ม |
| วงจรอินพุต | จม |
| ตัวกรองอินพุต | |
| ฮาร์ดแวร์ | ≤10 µs (ช่อง 1 ถึง 4) / ≤70 µs (ช่อง 5 ถึง 16) |
| ซอฟต์แวร์ | ค่าเริ่มต้น 0 ms กำหนดค่าได้ระหว่าง 0 ถึง 25 ms ในช่วงเวลา 0.2 ms |
| ความต้านทานอินพุต | ประเภท6 กิโลโอห์ม |
| ฟังก์ชั่นเพิ่มเติม | การนับเหตุการณ์ 50 kHz, การวัดเกท |
| เกณฑ์การสลับ | |
| ต่ำ | <5 โวลต์ |
| สูง | >15 โวลต์ |
| ปริมาณ | 2 |
| แบบฟอร์มสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| การประเมิน | ขอบด้านลบแต่ละด้าน ตัวนับวงจร |
| ความถี่อินพุต | สูงสุด50 กิโลเฮิรตซ์ |
| เคาน์เตอร์ 1 | อินพุต 1 |
| เคาน์เตอร์ 2 | อินพุต 3 |
| ความถี่เคาน์เตอร์ | สูงสุด50 กิโลเฮิรตซ์ |
| ขนาดเคาน์เตอร์ | 16 บิต |
| ปริมาณ | 1 |
| แบบฟอร์มสัญญาณ | ชีพจรคลื่นสี่เหลี่ยม |
| การประเมิน | ขอบบวก - ขอบลบ |
| ความถี่เคาน์เตอร์ | |
| ภายใน | 48 เมกะเฮิรตซ์, 3 เมกะเฮิรตซ์, 187.5 กิโลเฮิรตซ์ |
| ขนาดเคาน์เตอร์ | 16 บิต |
| ระยะเวลาของการหยุดชั่วคราวระหว่างพัลส์ | ≥100µs |
| ความยาวพัลส์ | ≥20µs |
| อินพุตที่รองรับ | อินพุต 2 หรืออินพุต 4 |
| ตัวแปร | FET การจัดหาปัจจุบัน |
| แรงดันไฟสลับ | แหล่งจ่ายไฟ I/O ลบแรงดันตกค้าง |
| กระแสไฟขาออกที่กำหนด | 0.5 ก |
| กระแสรวมที่ระบุ | 8 ก |
| วงจรเอาท์พุต | แหล่งที่มา |
| การป้องกันเอาต์พุต | การปิดระบบระบายความร้อนในกรณีที่กระแสไฟเกินหรือไฟฟ้าลัดวงจร การป้องกันในตัวสำหรับการสลับโหลดแบบเหนี่ยวนำ การป้องกันขั้วย้อนกลับของแหล่งจ่ายไฟขาออก |
| สถานะการวินิจฉัย | การตรวจสอบเอาต์พุตด้วยการหน่วงเวลา 10 ms |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | 5 µA |
| เปิดเครื่องหลังจากปิดโอเวอร์โหลด | ประมาณ10 ms (ขึ้นอยู่กับอุณหภูมิโมดูล) |
| แรงดันตกค้าง | <0.3 V ที่ 0.5 A กระแสไฟฟ้าเล็กน้อย |
| กระแสลัดวงจรสูงสุด | <12 ก |
| ความล่าช้าในการสลับ | |
| 0 → 1 | <400 µs |
| 1 → 0 | <400 µs |
| สลับความถี่ | |
| โหลดตัวต้านทาน | สูงสุด100 เฮิร์ต |
| โหลดอุปนัย | ดูส่วน "การสลับโหลดอุปนัย" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | 50 โวลต์ |
| การแยกทางไฟฟ้า |
แยกบัสจาก POWERLINK และช่องสัญญาณ
ช่องไม่แยกออกจากช่อง
|
| ทิศทางการติดตั้ง | |
| ใดๆ | ใช่ |
| ความสูงของการติดตั้งเหนือระดับน้ำทะเล | |
| 0 ถึง 2,000 ม | ไม่มีข้อจำกัด |
| >2000 ม | การลดอุณหภูมิโดยรอบ 0.5°C ต่อ 100 ม |
| ระดับการป้องกันตามมาตรฐาน EN 60529 | IP67 |
| อุณหภูมิ | |
| การดำเนินการ | -25 ถึง 60°C |
| ลด | - |
| พื้นที่จัดเก็บ | -40 ถึง 85°C |
| ขนส่ง | -40 ถึง 85°C |
| ขนาด | |
| ความกว้าง | 53 มม |
| ส่วนสูง | 155 มม |
| ความลึก | 42 มม |
| น้ำหนัก | 350 ก |
| แรงบิดสำหรับการเชื่อมต่อ | |
| ม.8 | สูงสุด0.4 นิวตันเมตร |
| เอ็ม 12 | สูงสุด0.6 นิวตันเมตร |
