| สถานที่กำเนิด: | ออสเตรีย |
| ชื่อแบรนด์: | B&R |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | X20DM9324 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1EA |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | ต้นฉบับ |
| เวลาการส่งมอบ: | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10EA |
| ชื่อผลิตภัณฑ์: | บีแอนด์อาร์ | รุ่นสินค้า: | X20DM9324 |
|---|---|---|---|
| ประเภทสินค้า: | โมดูล I/O | รหัสประจำตัวประชาชน: | 0x20B9 |
| I/O ภายใน: | 0.5 วัตต์ | ใบรับรอง: | ส.ศ |
| แรงดันไฟฟ้าที่กำหนด: | 24 โวลต์ | การรับประกัน: | 1 ปี |
| เน้น: | X20DM9324,X20 B&R Automation Plc,X20DM9324 โมดูลผสมดิจิตอล |
||

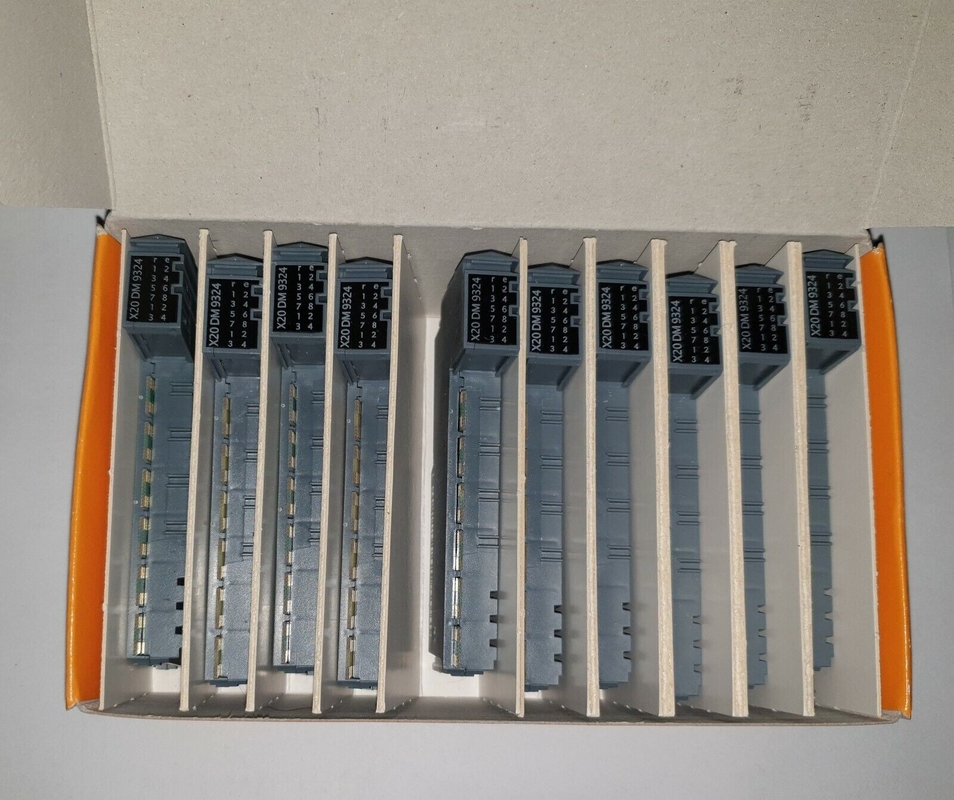

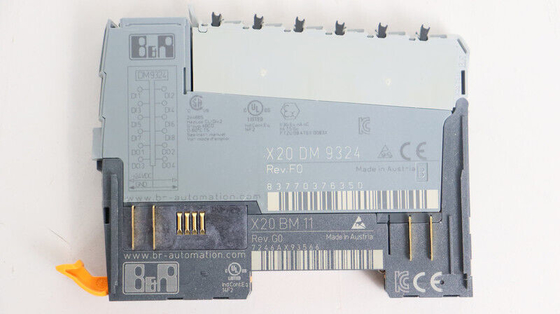

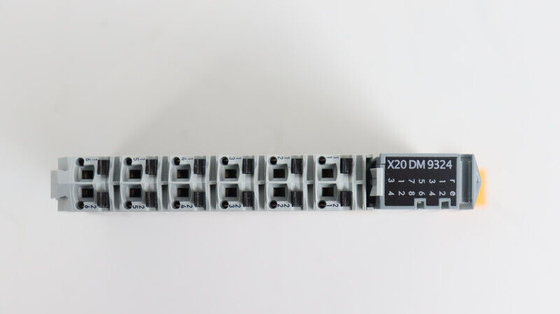

X20DM9324
โมดูลนี้มีอินพุต 8 ช่องและเอาต์พุต 4 ช่องสำหรับการเชื่อมต่อแบบ 1 สายอินพุตได้รับการออกแบบมาสำหรับการเชื่อมต่อซิงก์ เอาต์พุตสำหรับการเชื่อมต่อแหล่งที่มา
| โมดูล I/O | 8 อินพุตดิจิตอล 24 VDC สำหรับการเชื่อมต่อ 1 สาย, 4 เอาต์พุตดิจิตอล 24 VDC สำหรับการเชื่อมต่อ 1 สาย |
| แรงดันไฟฟ้าที่กำหนด | 24 โวลต์ |
| รหัสประจำตัว B&R | 0x20B9 |
| ไฟแสดงสถานะ | ฟังก์ชัน I/O ต่อแชนเนล สถานะการทำงาน สถานะโมดูล |
| การวินิจฉัย | |
| การรัน/ข้อผิดพลาดของโมดูล | ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ |
| ผลลัพธ์ | ใช่ โดยใช้ไฟแสดงสถานะ LED และซอฟต์แวร์ (สถานะข้อผิดพลาดของเอาต์พุต) |
| การใช้พลังงาน | |
| รสบัส | 0.21 วิ |
| I/O ภายใน | 0.5 วัตต์ |
| การกระจายพลังงานเพิ่มเติมที่เกิดจากแอคชูเอเตอร์ (ตัวต้านทาน) [W] | +0.21 |
| ใบรับรอง | |
| ส.ศ | ใช่ |
| ยูเคซีเอ | ใช่ |
| เอเท็กซ์ | โซน 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ดูคู่มือผู้ใช้ X20) FTZÚ 09 ATEX 0083X |
| ยูแอล | คูลัส E115267 อุปกรณ์ควบคุมอุตสาหกรรม |
| HazLoc | ส.ค.ส. 244665 อุปกรณ์ควบคุมกระบวนการ สำหรับสถานที่อันตราย คลาส I, ดิวิชั่น 2, กลุ่ม ABCD, T5 |
| อีเอซี | ใช่ |
| เค.ซี | ใช่ |
| ลักษณะการป้อนข้อมูลตาม EN 61131-2 | พิมพ์ครั้งที่ 1 |
| แรงดันไฟฟ้าขาเข้า | 24 โวลต์ -15% / +20% |
| กระแสเข้าที่ 24 VDC | ประเภท3.75 มิลลิแอมป์ |
| วงจรอินพุต | จม |
| ตัวกรองอินพุต | |
| ฮาร์ดแวร์ | ≤100µs |
| ซอฟต์แวร์ | ค่าเริ่มต้น 1 ms กำหนดค่าได้ระหว่าง 0 ถึง 25 ms โดยเพิ่มทีละ 0.2 ms |
| ประเภทการเชื่อมต่อ | การเชื่อมต่อแบบ 1 สาย |
| ความต้านทานอินพุต | ประเภท6.4 กิโลโอห์ม |
| เกณฑ์การสลับ | |
| ต่ำ | <5 โวลต์ |
| สูง | >15 โวลต์ |
| แรงดันฉนวนระหว่างแชนเนลและบัส | 500 โวลต์ผล |
| ตัวแปร | FET การจัดหาปัจจุบัน |
| แรงดันไฟสลับ | 24 โวลต์ -15% / +20% |
| กระแสไฟขาออกที่กำหนด | 0.5 ก |
| กระแสรวมที่ระบุ | 2 ก |
| ประเภทการเชื่อมต่อ | การเชื่อมต่อแบบ 1 สาย |
| วงจรเอาท์พุต | แหล่งที่มา |
| การป้องกันเอาต์พุต | การปิดระบบระบายความร้อนในกรณีที่กระแสไฟเกินหรือไฟฟ้าลัดวงจร (ดูค่า "กระแสไฟฟ้าลัดวงจรสูงสุด") ไดโอดอิสระภายในสำหรับการสลับโหลดอุปนัย (ดูหัวข้อ "การสลับโหลดอุปนัย") |
| สถานะการวินิจฉัย | การตรวจสอบเอาต์พุตด้วยการหน่วงเวลา 10 ms |
| กระแสไฟรั่วเมื่อปิดเอาต์พุต | 5 µA |
| รDS(เปิด) | 210 mΩ |
| กระแสลัดวงจรสูงสุด | <12 ก |
| เปิดสวิตช์ในกรณีที่โอเวอร์โหลดปิดหรือลัดวงจร | ประมาณ10 ms (ขึ้นอยู่กับอุณหภูมิโมดูล) |
| ความล่าช้าในการสลับ | |
| 0 → 1 | <300 µs |
| 1 → 0 | <300 µs |
| สลับความถี่ | |
| โหลดตัวต้านทาน | สูงสุด500 เฮิร์ต |
| โหลดอุปนัย | ดูส่วน "การสลับโหลดอุปนัย" |
| แรงดันเบรกเมื่อปิดโหลดอุปนัย | ประเภท50 โวลต์ |
| แรงดันฉนวนระหว่างแชนเนลและบัส | 500 โวลต์ผล |
| การแยกทางไฟฟ้า | ช่องทางแยกจากรถประจำทาง ช่องไม่แยกออกจากช่อง |
| ทิศทางการติดตั้ง | |
| แนวนอน | ใช่ |
| แนวตั้ง | ใช่ |
| ความสูงของการติดตั้งเหนือระดับน้ำทะเล | |
| 0 ถึง 2,000 ม | ไม่มีข้อจำกัด |
| >2000 ม | การลดอุณหภูมิโดยรอบ 0.5°C ต่อ 100 ม |
| ระดับการป้องกันตามมาตรฐาน EN 60529 | IP20 |
| อุณหภูมิ | |
| การดำเนินการ | |
| การวางแนวการติดตั้งในแนวนอน | -25 ถึง 60°C |
| การวางแนวการติดตั้งในแนวตั้ง | -25 ถึง 50°C |
| ลด | - |
| พื้นที่จัดเก็บ | -40 ถึง 85°C |
| ขนส่ง | -40 ถึง 85°C |
| ความชื้นสัมพัทธ์ | |
| การดำเนินการ | 5 ถึง 95% ไม่มีการควบแน่น |
| พื้นที่จัดเก็บ | 5 ถึง 95% ไม่มีการควบแน่น |
| ขนส่ง | 5 ถึง 95% ไม่มีการควบแน่น |
| บันทึก | สั่งซื้อ 1x เทอร์มินอลบล็อค X20TB12 แยกต่างหาก สั่งซื้อ 1x โมดูลบัส X20BM11 แยกต่างหาก |
| ขว้าง | 12.5+0.2มม |
